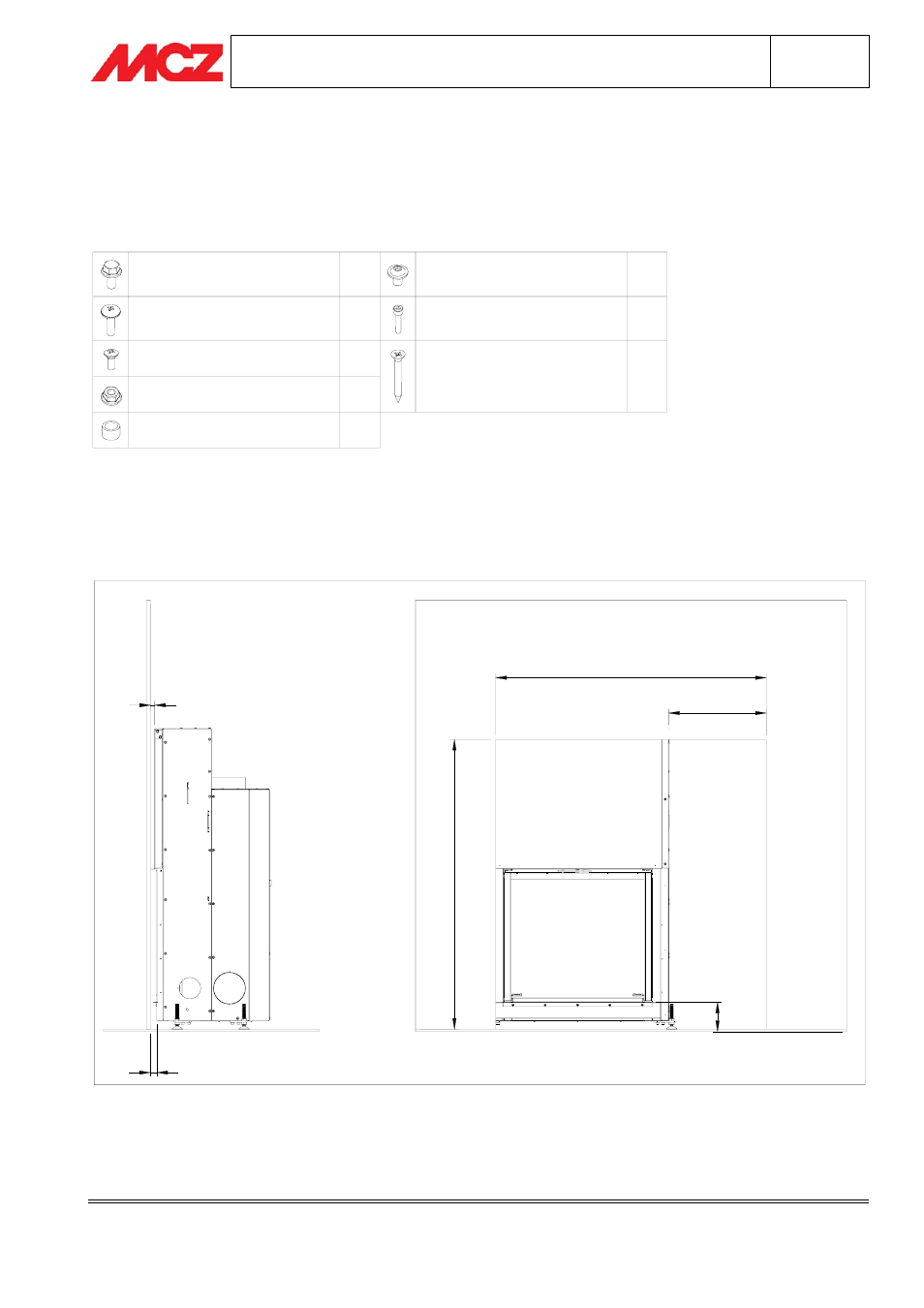

3. MONTAGE DER VERKLEIDUNG MATISSE
3.1. SCHRAUBEN-TABELLE
VITE AUTOPERFORANTE 4.2x16
RULLINO AGGANCIO
DADO FLANGIATO M5
VITE M4x10 UNI 7689
VITE M5x10 DIN 6921
N°6
N°5
N°4
N°19
N°6
N°2
VITE M5x8 ISO 7380
VITE M3x16 UNI 5931
VITE CARTONGESSO 3.9x35
N°2
N°10
3.2. VORBEREITUNG DER WAND
136
1255
1350
453
29
20
In der Wand muss eine Öffnung 1350 x 1255 mm frei gelassen werden. Darin muss der Heizkamin mit einem
Abstand von 453 mm rechts zwischen der Wandkante und dem Forma Puro75, einer Höhe von 136 mm vom
Boden zur Brennebene sowie einem rückwärtigen Abstand von 29 mm zwischen Wand und unterem Teil des
Kompaktofens aufgestellt werden.
