3.6. PHASE 5 – VORBEREITUNG DER ZWISCHENWAND

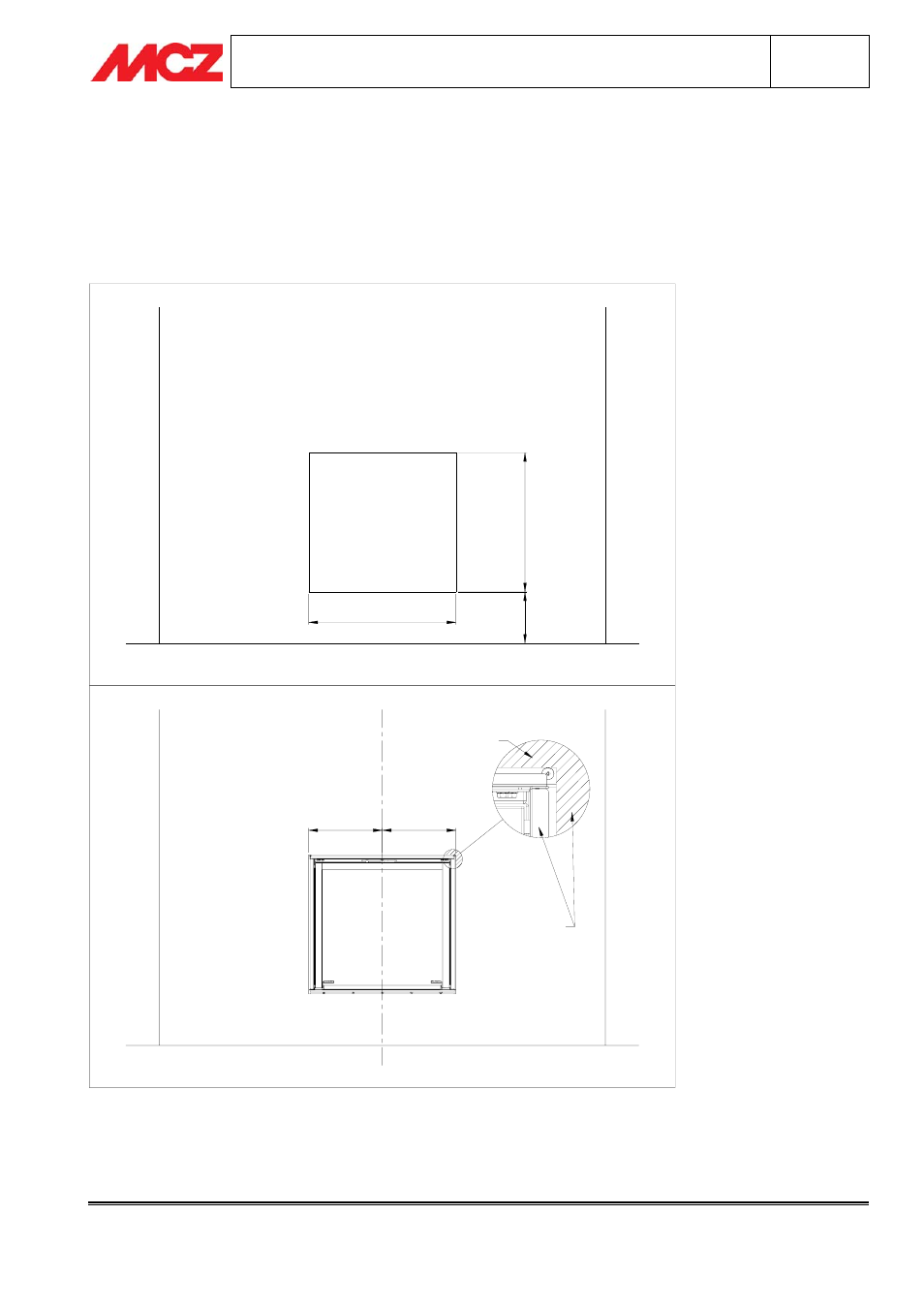

Die Einbauwand mit feuerfestem Material vorbereiten (beispielsweise feuerfester Gipskarton): Eine Öffnung mit
den Maßen 660X623 mm im Abstand von 230 mm zum Boden schaffen (siehe Zeichnung). Es ist empfehlenswert,
ein flaches Stahlblech (gleiches Material wie bei den Trägern im Gipskarton) innen im Nutzteil hinzuzufügen, um
die Halterung der Stahleinfassung (Element 5) zu befestigen. Das Blech auf der Ebene der Öffnung und im
Abstand von 95÷105 cm zum Boden positionieren (siehe Phase 6).
23
0
623
660
PARETE
A FILO
=
=
Die Wand so positionieren, dass die Öffnung mit dem Heizkamin auf einer Linie liegt und mit den Seiten, dem
unteren und dem oberen Profil bündig abschließt.
