INSTALLATIONS- UND GEBRAUCHSANLEITUNG
Kapitel 3
PASSE-PARTOUT LINEA FORMA PURO
Seite
7
Kapitel 3
Technischer Kundendienst - Alle Rechte von MCZ Spa vorbehalten
Vervielfältigung verboten

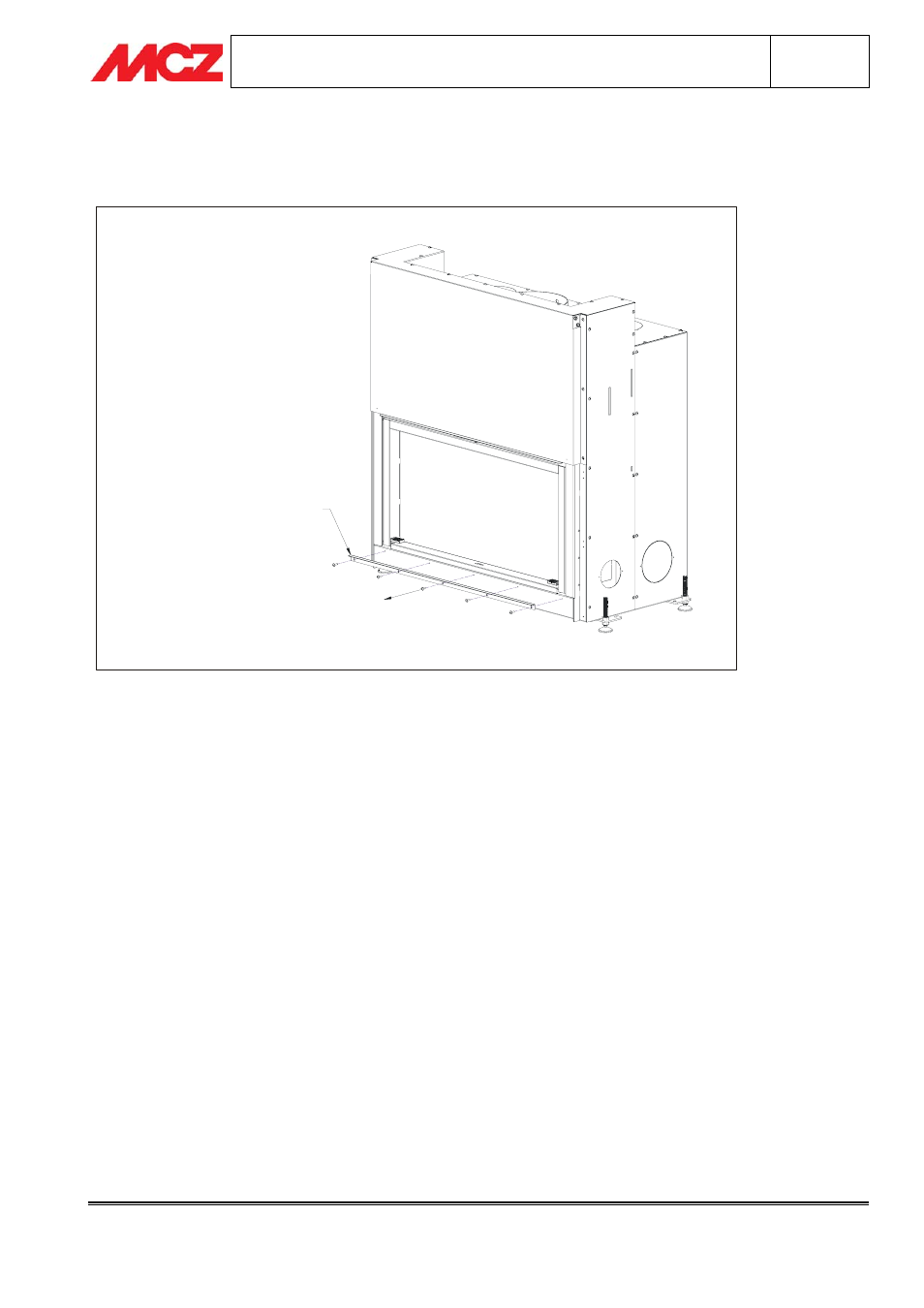

3.2. PHASE 1 – ENTFERNEN DES RANDABDECKPROFILS VON FORMA PURO
Vor der Montage der Passe-Partout-Einfassung muss das Randabdeckprofil des Kompaktofens Forma Puro
(65/75/95/115) wie in der Abbildung gezeigt entfernt werden.
PROFILO COPRIBORDO
FORMA PURO 95
(115,75,65)
3.3. PHASE 2 – MONTAGE DER VERKLEIDUNG PASSE-PARTOUT VON
FPURO65/FPURO75/FPURO95/FPURO115
Die Montage der Verkleidung Passe-Partout kann vor oder nach der Installation des Heizkamins (Forma Puro)
und des Anschlusses an den Rauchfang erfolgen: Denn die Verkleidung Passe-Partout wird am Kompaktofen
befestigt, mit dem sie fest verbunden bleibt.
Es ist dennoch empfehlenswert, zuerst den Kompaktofen unter Befolgung der Anweisungen im entsprechenden
Installations- und Betriebshandbuch zu installieren und eine kurze Abnahme durchführen, um dessen korrekten
Betrieb sicherzustellen. Nach dem Test mit positivem Ergebnis kann die Montage der Verkleidung vorgenommen
werden: Auf diese Weise werden Kratzer und Kerben, die während des Handlings und der Prüfung des
Kompaktmodells leicht entstehen können, vermieden.
Es ist dagegen unerlässlich, dass die Montage der Verkleidung Passe-Partout vor dem Einziehen der Wand
erfolgt, in die der Heizkamin eingebaut wird.
Die Verkleidung Passe-Partout so positionieren, dass sie mittig zur Ebene des Heizkamins ist. Die Höhe
regulieren, damit das untere Element der Einfassung bündig mit dem Unterteil der Tür abschließt (die Schlitze in
den Seiten der Verkleidung Passe-Partout ausnützen, die eine größere Einstellung erlauben, um die Bohrlöcher in
den Seiten des FP115(FP95/FP75/FP65) zu zentrieren).
Die Verkleidung mit den beigefügten Schrauben am Kompaktofen befestigen. Nach Beendigung der Montage
muss die Verkleidung Passe-Partout die Öffnung des Feuerraums des Heizkamins perfekt abdecken und eine
starre Struktur sein, die fest mit dem Kompaktofen verbunden ist.
