Advanced Contact Technology
www.multi-contact.com 3 / 4
1
2
3
4
5

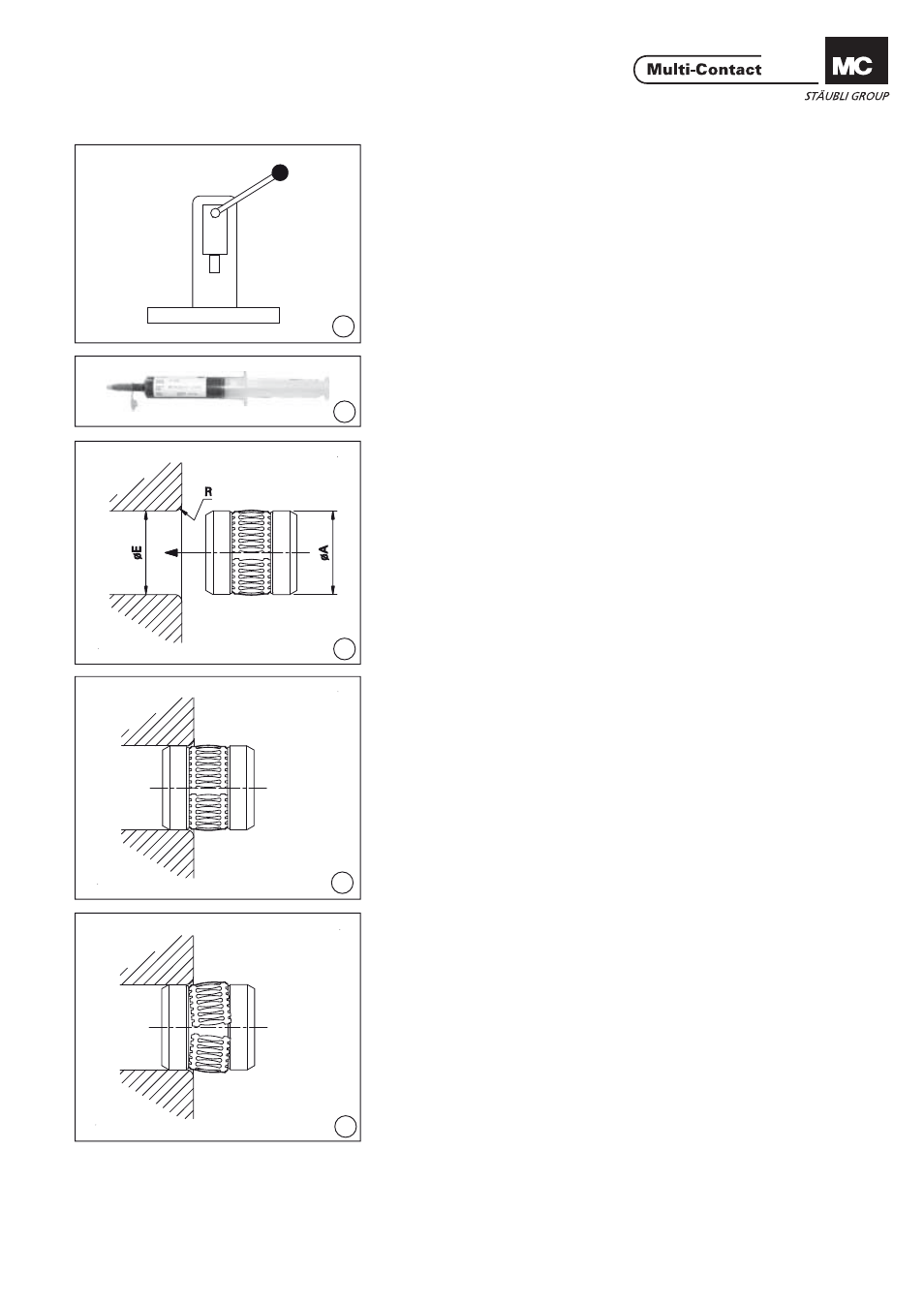

Notwendiges Werkzeug Tools required
(ill. 1)
Hydraulische Presse, Alternative:
Hammer mit Schlagstempel. (ill. 1)
Hydraulic press, alternative:
Hammer with stamp.
(ill. 2)
Schmiermittel
Klüberlectric KR44-402-50ML,
Bestell-Nr. 73.1056 (ill. 2)
Contact grease
Klüberlectric KR44-402-50ML,
Order No. 73.1056
(ill. 3)
Überprüfung des Bohrungsdurchmes-
sers: Bohrung Ø E = Ø A (ill. 3)
Checking the hole diameter:
Hole Ø E = Ø A
(ill. 4)
Die Buchse wird so tief wie möglich
von Hand unter leichtem Drehen in
die Bohrung eingebracht.
Buchse auf keinen Fall verkanten!
Der Kontaktlamellenring muss auf
dem ganzen Umfang fest in der vorge-
sehenen Nut sitzen. (ill. 4)
The sockets are inserted by hand with
a light twisting action as far as pos-
sible into the hole.
Under no circumstances should
the socket be tilted!
The Multilam band must be seated
over its complete circumference fi rmly
in the groove.
(ill. 5)
Unter keinen Umständen darf die
Randzähnung des MC Kontakt-
lamellenrings aus der Nut ragen. (ill. 5)
Under no circumstances should
the teeth of the MC Multilam band
project out over the groove.
+0.1
0
+0.1
0
