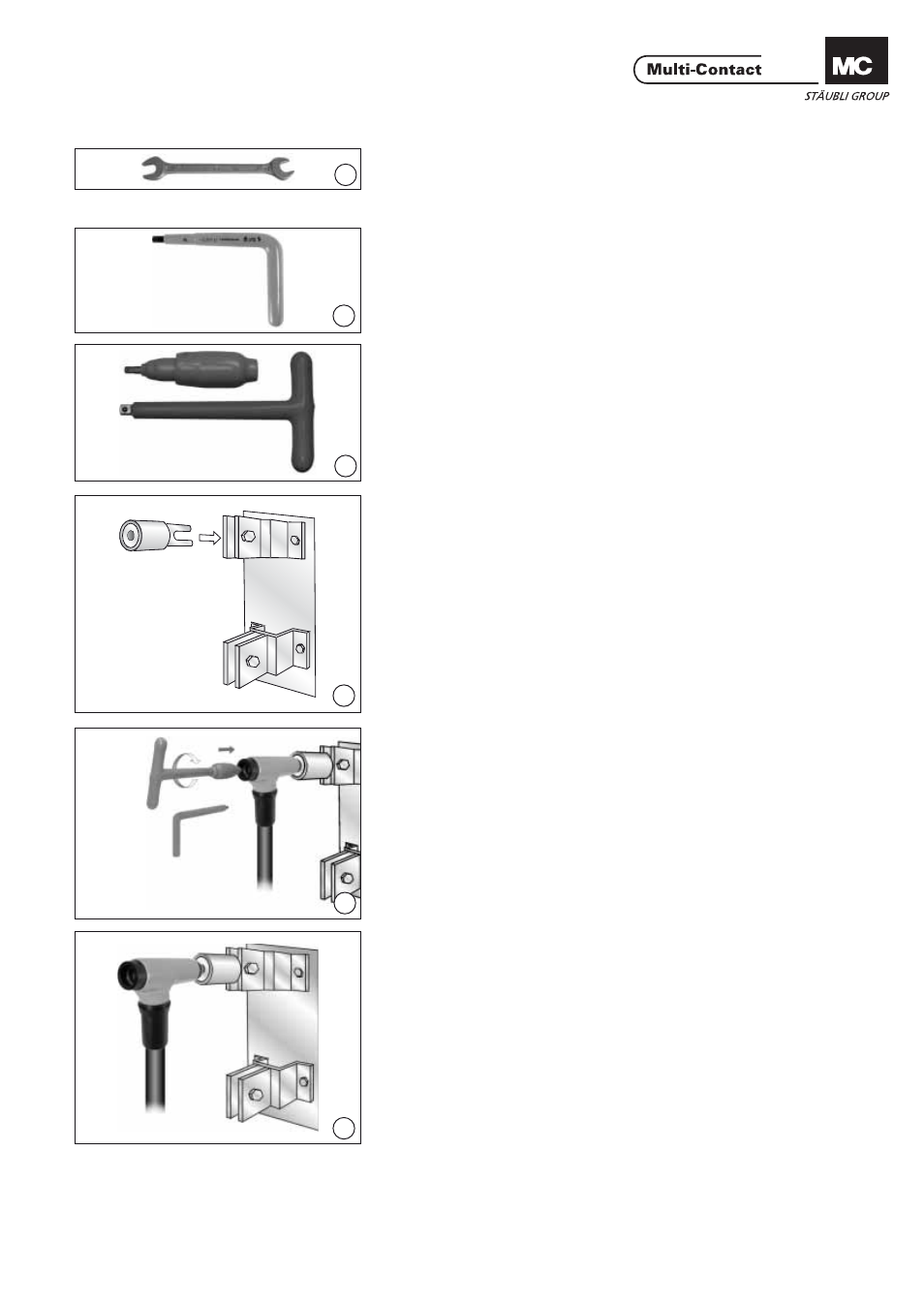

Notwendiges Werkzeug Tools required
(ill. 1)
Isolierter Gabelschlüssel. (ill. 1)
Insulated fork wrench.
(ill. 2)
6-kant Winkelschlüssel SW12, isoliert,
Bestell-Nr.: 19.5520 (ill. 2)
Hexagonal angle wrench SW12,
insulat ed, Order No. 19.5520
(ill. 3)
Isolierter 6-kant Schlüssel CLC mit
Drehmomentbegrenzer.
Bestell-Nr. 19.5509 (ill. 3)
Insulated hexagonal wrench CLC with
torque limiter. Order No. 19.5509
Verbindung Connection
(ill. 4)
Muttern der Klemmbacken mit dem
isolierten Gabelschüssel lösen. Siche-
rung mit Handgriff entfernen. Adapter
auf einer Klemmbacke montieren.
Muttern gut anziehen. (ill. 4)
Unscrew the nuts of the clamping jaw
with the insulated fork wrench. Re-
move fuse with handle. Fit adapter on
one clamping jaw. Tighten nuts fi rmly.
(ill. 5)
CV400 mit Hilfe des 6-kant Winkel-
schlüssels oder 6-kant Schlüssels mit
Drehmomentbegrenzer anschrauben.
Bei Verwendung des Drehmomentbe-
grenzers an diesem Drehen bis zum
Auslösen. (ill. 5)
Screw on CV400 using hexagonal
angle wrench or hexagonal wrench
with torque limiter. If using the
torque limite r, continue turning until it
release s.
(ill. 6)
Die Verbindung ist bereit. (ill. 6)
The connection is ready.
