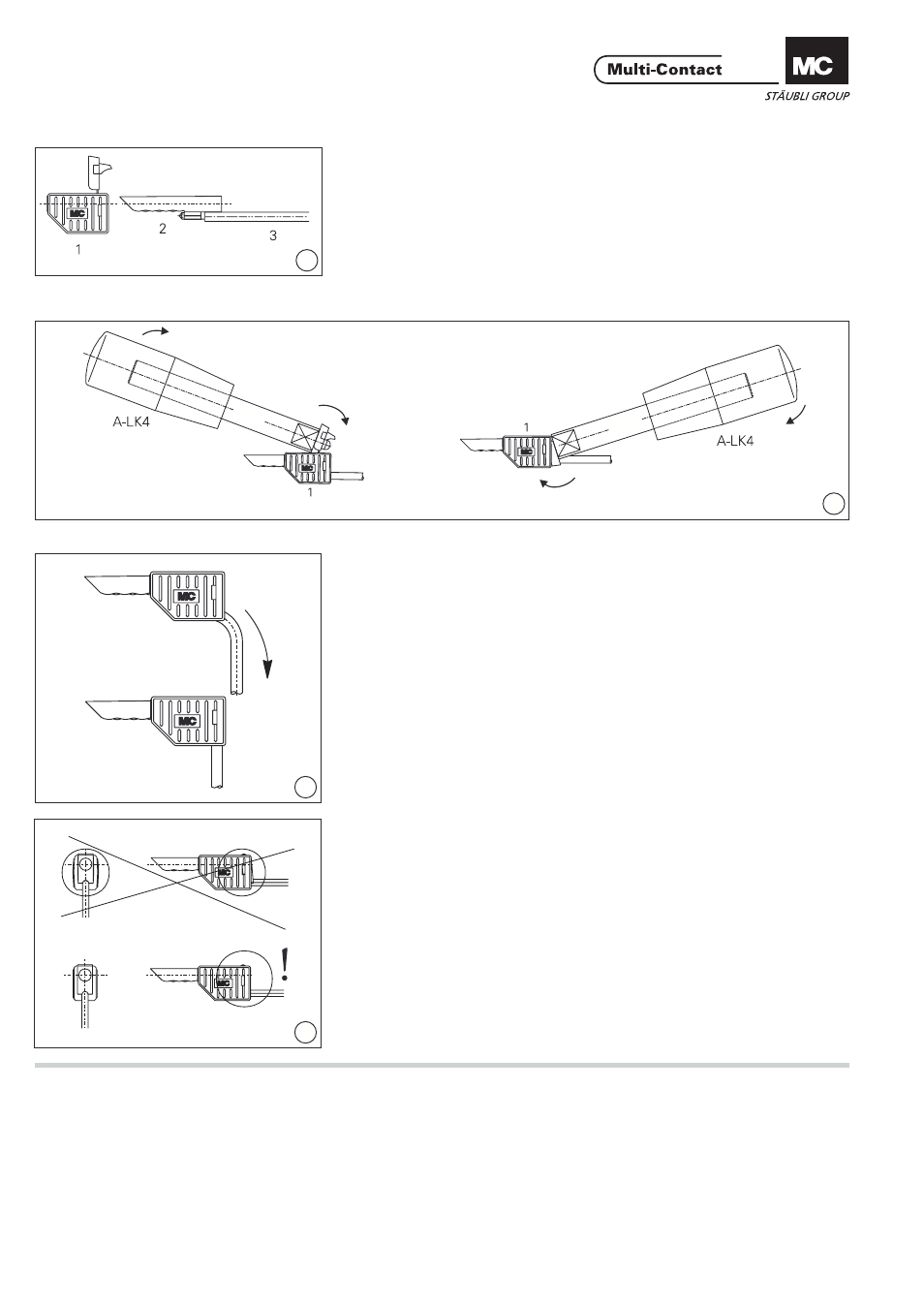

Zusammenbau Assembly
(ill. 6)
Stecker 2 (mit angelöteter Leitung
3) von hinten in Isolierteil 1 bis zum
Anschlag einstecken. (ill. 6)
Fully insert plug 2 (together with sol-
dered cable 3) into the insulator 1.
(ill. 7)
Hilfswerkzeug A-LK4 in die Verschlus-
sklappe von Isolierteil 1 einführe n.
Isolierteil-Verschluss bis zum Einrasten
eindrücken. (ill. 7)
Insert auxiliary tool A-LK4 into hinged
fastening cap.
Press and snap the fastening cap into
position.
(ill. 8)
Bei den Verbindungslei-tungen LK4-
B90..., die Leitung im 90° Winkel nach
unten in den Schlitz des Isolierteils
ziehen. (ill. 8)
Further, by the LK4-B90... connect-
ing lead, pull the cable down into the
right-angled position and into the
insulator cut-out.
(ill. 9)
Vollständige Einrastung optisch kont-
rollieren. (ill. 9)
Visually check the snap-in parts for
correct assembly.
