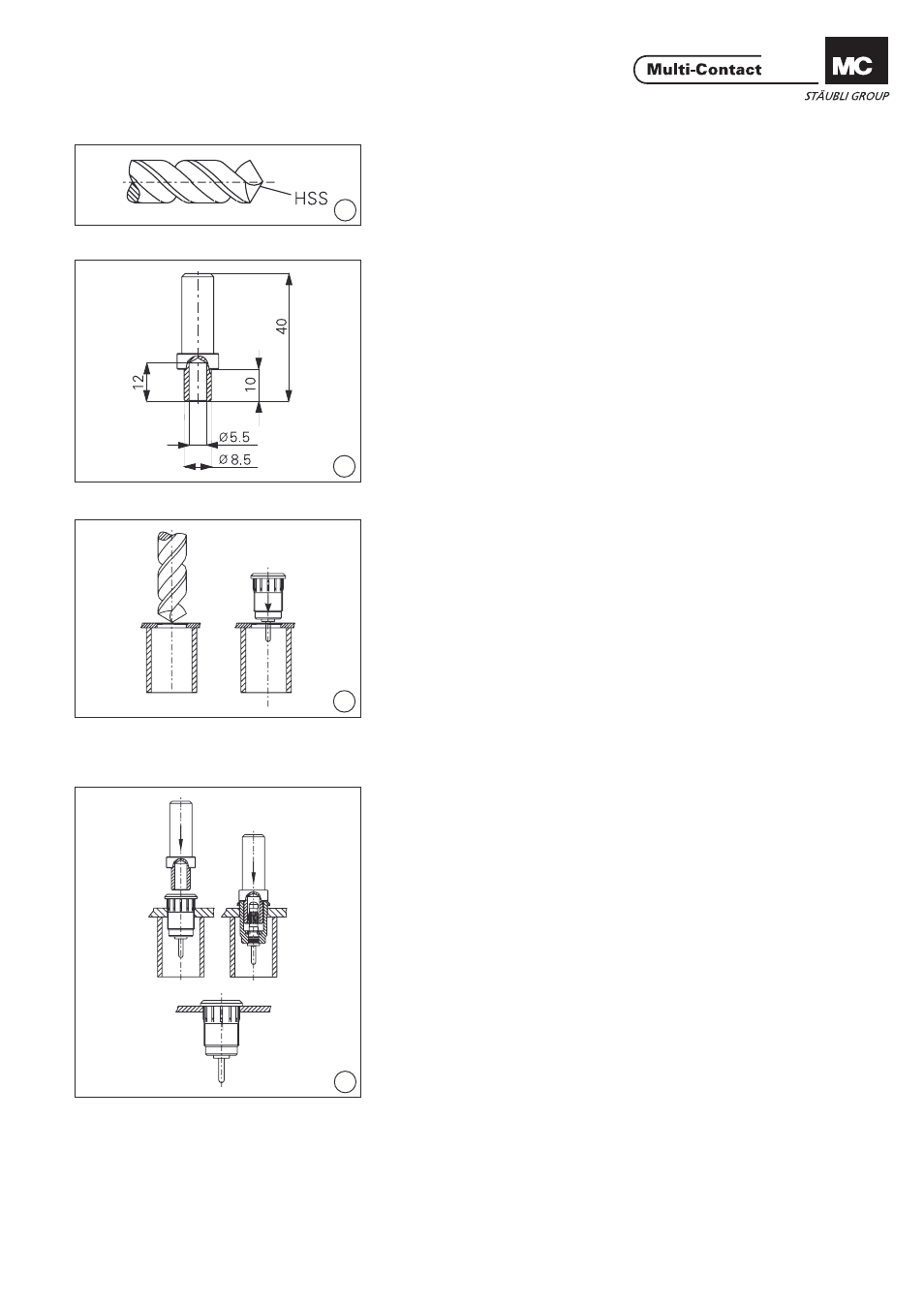

Notwendiges Werkzeug Tools required
(ill. 1)
Bohrer: Ø 12,2mm
Bestell-Nr. 25.0043 (ill. 1)
Drill: Ø 12,2mm
Order No. 25.0043
(ill. 2)
Montagebolzen MB4-ESD
Bestell-Nr. 25.0034 (ill. 2)
Mounting tool MB4-ESD
Order No. 25.0034
Montage Assembly
(ill. 3)
Fronttafel bohren und einseitig ansen-
ken. (ca. 0,5mm x 45°).
Als Aufl age der Fronttafel wird vor-
zugsweise ein Kunststoffrohr verwen-
det. Der Durchmesser des Aufl ageroh-
res richtet sich nach den gewählten
Lochabständen.
Bohrung: Ø 12,2mm ±0,1
Plattenstärke:
- Metallplatten: >1mm
- Kunststoffplatten: >2mm
Max. Buchsen-Ø: 14,5mm
(ill. 3)
Drill hole and then countesink the
front panel one side
(approx. 0,5mm x 45°)
As an assembly support for the front
panel, a plastic tube can be used. The
tube diameter depends upon the de-
sired distances between the sockets.
Drill hole: Ø 12,2mm ±0,1
Panel thickness:
- metal panels: >1mm
- plastic panels: >2mm
Max. socket diameter: 14,5mm
(ill. 4)
Buchse in Bohrung positionieren und
von Hand leicht einpressen.
Der weitere Einpressvorgang wird mit
einer Kniehebelpresse oder Tisch-
bohrmaschine mittels Montagebolzen
(MB4-ESD) vorgenommen. (ill. 4)
Place socket in the drill hole and
press-in by hand.
The pressing operation is made with
the mounting tool (MB4-ESD) and a
lever press or a bench drilling ma-
chine.
