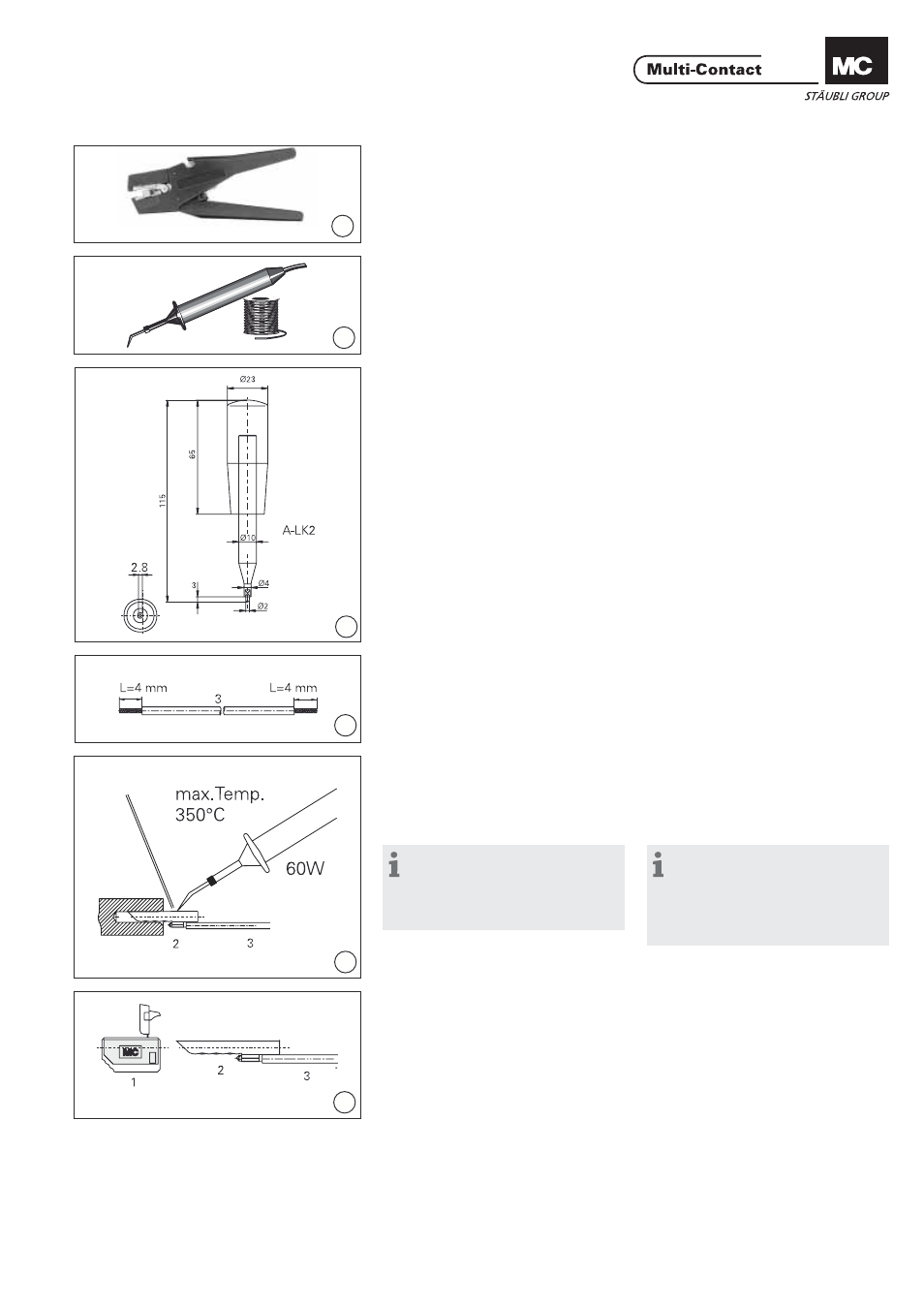

Notwendiges Werkzeug
Tools required
(ill. 1)
Abisolierzange „Stripax“
Bestell Nr. 25.0015
(ill. 1)
Cable stripper “Stripax”
Order No 25.0015
(ill. 2)
- Lötkolben 60W
- Lötdraht
z.B. bleifreies Lot
Ø 1,5 #58/405
(SN95.8Ag3.5Cu.7)
Bezugsquelle:
www.kester-online.de
(ill. 2)
- Soldering iron 60W
- Solder
e.g. lead free solder
Ø 1,5 #58/405
(SN95.8Ag3.5Cu.7)
Source of supply:
www.kester-online.de
(ill. 3)
Werkzeug A-LK2 Empfohlenes
Material: Stahl
(ill. 3)
Auxiliary tool A-LK2
Recommended material: Steel
Vorbereitung der Leitung
Preparation of the cable
(ill. 4)
Leitung 3 auf gewünschte Nennlänge
ablängen und mittels Abisolierzange
auf Länge L=4mm abisolieren.
(ill. 4)
Cut the cable 3 to the desired nominal
length and strip cable insulation to
length L=4mm with cable stripper.
(ill. 5)
Leitung 3 an Stecker 2 löten.
Löttemperatur max. 350° C.
(ill. 5)
Solder cable 3 on plug 2.
Soldering temp. 350° C max.
Hinweis:
Ein Block mit Bohrung Ø 2,1mm
(für LK2-F...) bzw. 2,4mm (für LK2,3-
F...) hält den Stecker 2 beim Löten
fest.
Note:
For soldering purposes a block
with a drilled hole Ø 2,1mm (for
LK2-F...) or 2,4mm (for LK2,3-F...)
should be used to hold the plug 2 in
position.
Zusammenbau
Assembly
(ill. 6)
Stecker 2 (mit angelöteter Leitung 3)
von hinten in Isolierteil 1 bis zum
Anschlag einstecken
(ill. 6)
Fully insert plug 2 (together with sol-
dered cable 3) into the insulator 1.
