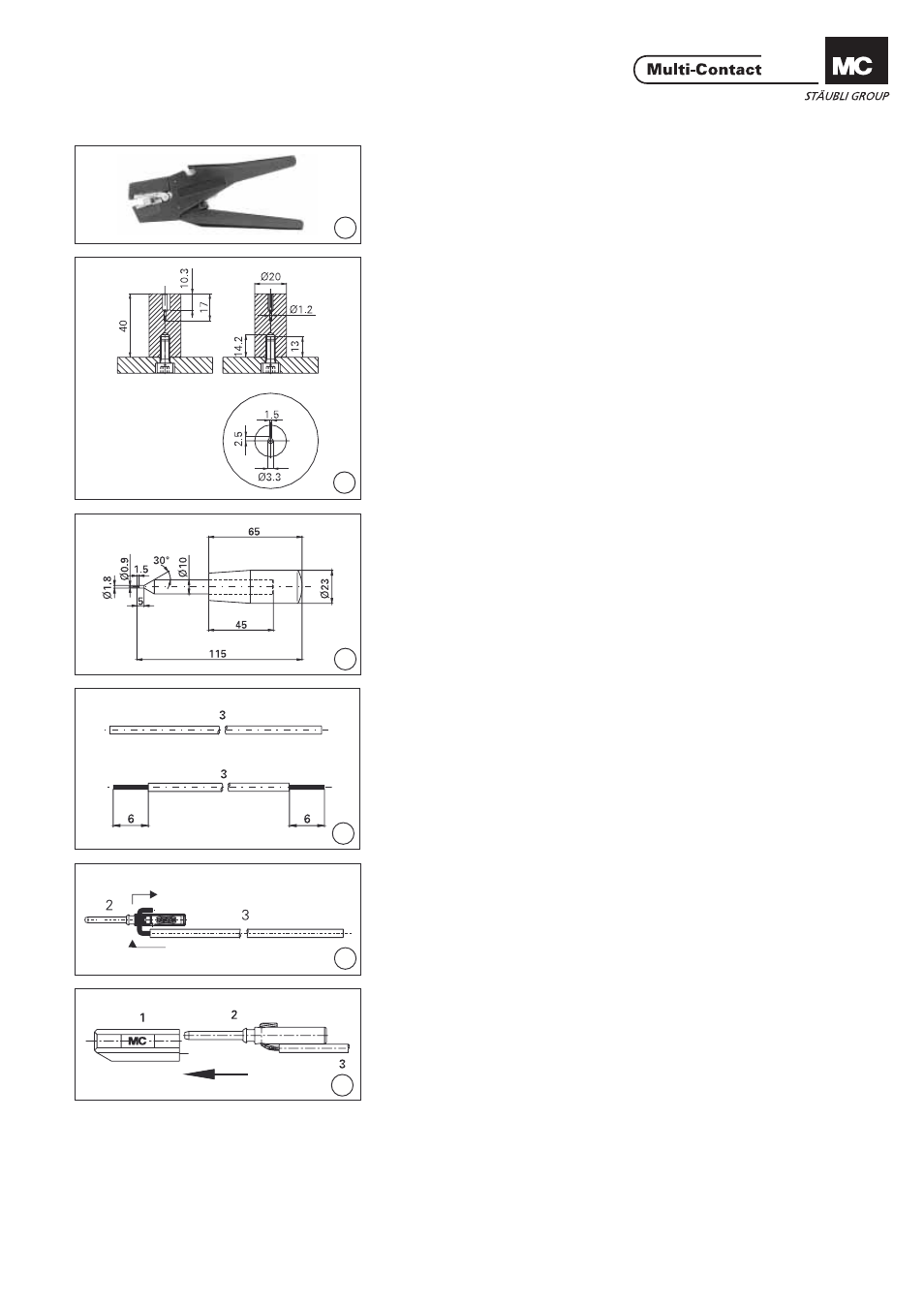

Notwendiges Werkzeug
Tools required
(ill. 1)
Abisolierzange „Stripax“
Bestell. Nr. 25.0015
(ill. 1)
Cable stripper “Stripax”
Order No. 25.0015
(ill. 2)
Unteres Hilfswerkzeug
Empfohlenes Material: Stahl
(ill. 2)
Lower auxiliary tool.
Recommended material: Steel
(ill. 3)
Hilfswerkzeug A-LK1-A
Empfohlenes Material: Stahl
(ill. 3)
Auxiliary tool A-LK1-A
Recommended material: Steel
Vorbereitung der Leitung
Preparation of the cable
(ill. 4)
Leitung 3 auf gewünschte Nennlänge
ablängen und Leitungsenden mittels
Abisolierzange auf Länge L = 6mm
abisolieren.
(ill. 4)
Cut the cable 3 to the desired nomi-
nal length and strip ends of cable to
length L =6mm with cable stripper.
Montage
Assembly
(ill. 5)
Die abisolierte Seite der Leitung 3 in
die Bohrung des Steckers 2 einführen
und in gezeigter Richtung zweimal
umbiegen.
(ill. 5)
Insert the stripped cable 3 into the
hole of plug 2 and bend accordingly.
(ill. 6)
Isolierteil 1 in gezeigter Richtung
über Stecker 2 (mit Leitung 3)
aufschiebe n...
(ill. 6)
Push plug 2 (with cable 3) into the
insulator 1...
