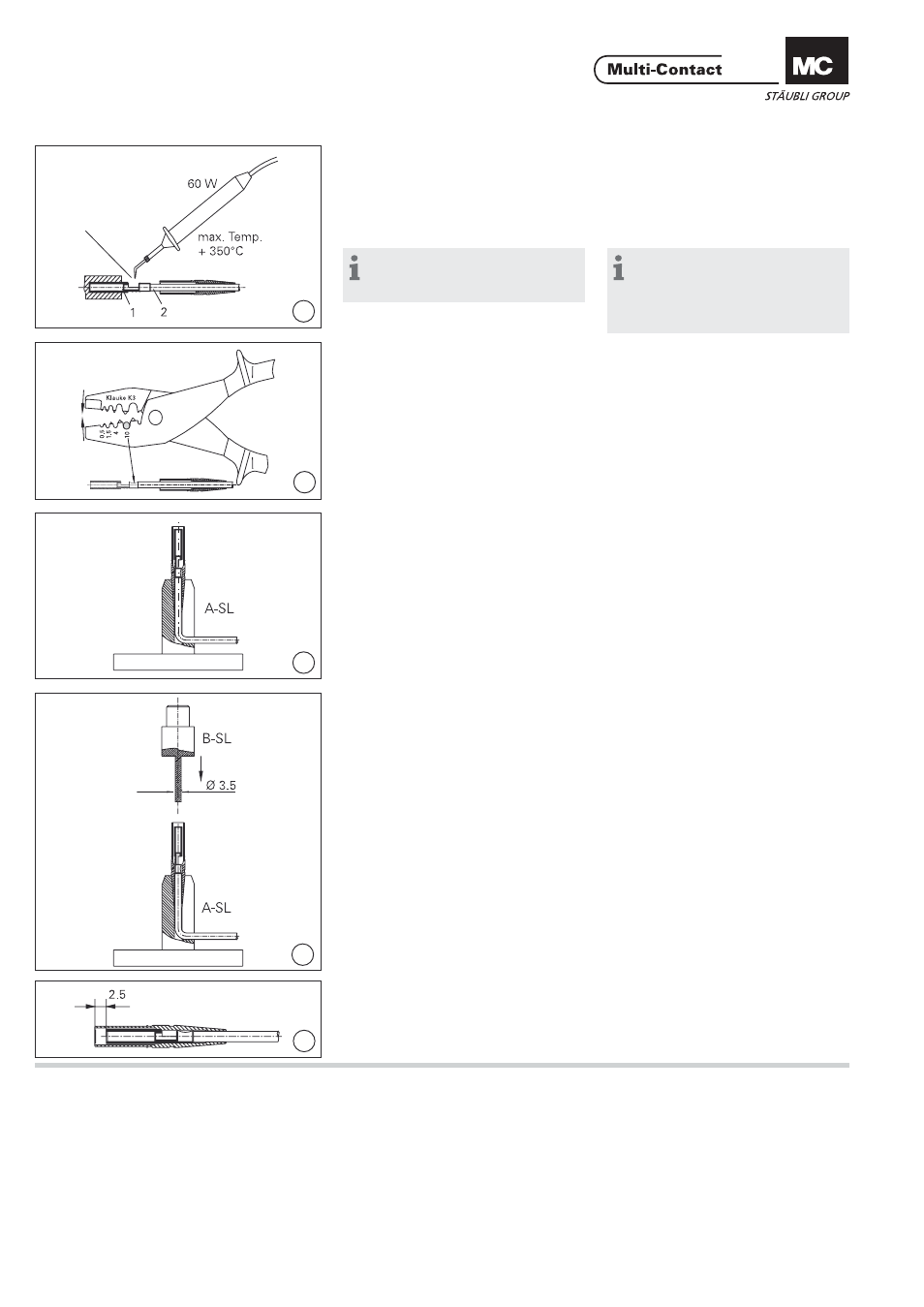

(ill. 9)
Leitung 2 in Buchse 1 löten.
Max. Löttemperatur: + 350°C.
Buchse und Lötstelle müssen frei von
austretendem Lötzinn sein
(ill. 9)
Solder cable 2 in socket 1.
Solder.temp. + 350°C max.
Socket and solder area should be free
from excess solder.
Hinweis:
Ein Block mit Bohrung Ø 6,5mm
hält die Buchse 1 beim Löten fest.
Note:
For soldering purposes a block
with a drilled hole Ø 6,5mm should
be used to hold the socket 1 in posi-
tion.
(ill. 10)
Buchse mit Litze in PZK 3 Presszange
(Pos.10) legen, mit Lötstelle gegen
oben positionieren und dann bis zum
Anschlag crimpen. Vorsicht auf die
hinterste Einrastkante der Buchse.
(ill. 10)
Crimp the socket and cable in Pos. 10
of the PZK 3 crimping pliers, pay-
ing attention that the solder cup is
facing up-wards and that the crimp
is positoned behind the last captive
taper edge.
(ill. 11)
Buchse und Leitung von Hand in Iso-
lierteil einziehen und in Hilfswerkzeug
A-SL einlegen.
(ill. 11)
Insert by hand the socket and cable
into insulator and then place into aux-
iliary tool A-SL.
(ill. 12)
Hilfswerkzeug B-SL zur Buchse mit
Leitung ausrichten und mittels Tisch-
bohrmaschine oder Kniehebelpresse
langsam die Buchse in die Endpositi-
on pressen.
(ill. 12)
Align auxiliary tool B-SL with socket
and insulator and slowly press-in plug
to the end position with the help of a
bench drilling machine or lever press.
(ill. 13)
Endstellung der Buchse (Distanz zum
vorderen Teil des Isolierteils) kontrol-
lieren.
(ill. 13)
Check end position distance of socket.
