RISCO Group RP432EV - Handbuch

LightSYS – Digitales
Sprachmodul
Modell: RP432EV
Installationsanleitung
Einführung
Mit dem digitalen Sprachmodul können Status- und Störungsinformationen Ihrer
Anlage, akustisch als Sprachansage ausgegeben werden. Die Ansagetexte können
lokal über einen Lautsprecher, oder als automatischen Telefonanruf ausgegeben
werden. Das Modul unterstützt auch “Fern”-Befehle über die Telefontastatur
eingegeben(DTMF).
Hinweis:
Eine detaillierte Beschreibung dieses Moduls ist im vollständigen Errichterhandbuch
“LightSYS” zu finden.
DIP-Schalter
SW Beschreibung Verwendung
1 Omit tamper Anstelle einer Drahtbrücke zum COM/ TMP Terminal
2 OPT Nicht verfügbar
3 Test Ermöglicht die akustische Ausgabe aller
Sprachnachrichten, durch Anschluss eines mind.32Ohm
Lautsprechers zwischen Test Spkr und COM.
4 Intern Mic Auswahl eines ext. oder int. Mikrofones zur Aufnahme
von Sprachnachrichten:
On:
Ermöglicht Aufnahmen vom int. Mikrofon auf der
Sprachmodul-Platine
Off:
Ermöglicht Aufnahmen von ext. Mikrofonen, an den
Anschlüssen IN1-3

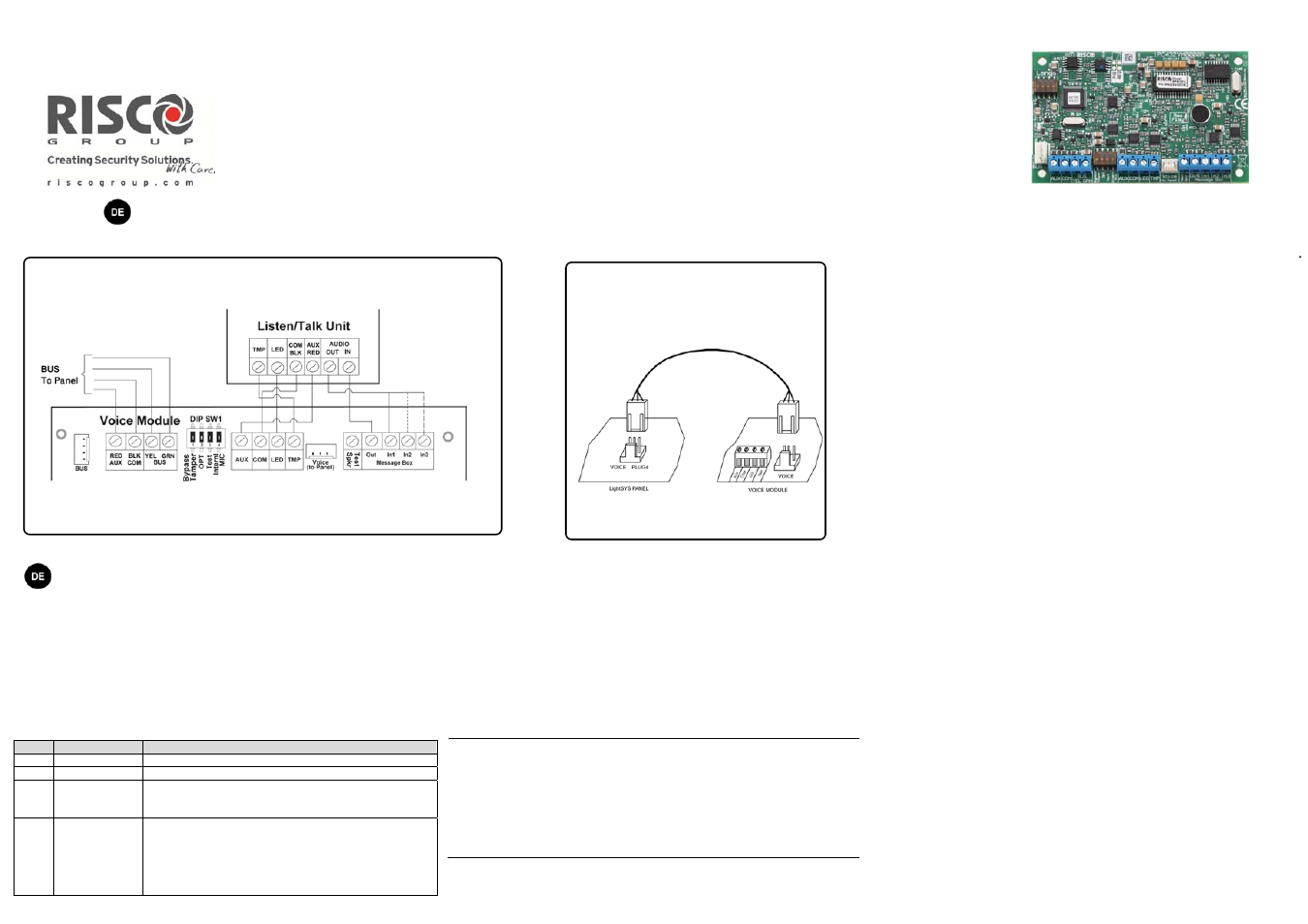

Anschaltplan
(Siehe Abb.1) :
Sollten Listen/Talk-Module an das Sprachmodul angebunden sein, wird empfohlen
eine der beiden nachfolgend beschriebenen Anschaltmöglichkeiten zu verwenden.
 Geschirmte Leitung : wird verwendet bei gefährlich hoher
elektromagnetischer Belastung der Umgebung oder langen
Leitungsstrecken. Der Kabelschirm sollte geerdet und mit dem COM-
Anschluss verbunden werden.
 Gedrillte Leitung (eng: Twisted Pairs): wird verwendet bei mittlerer
elektromagnetischer Belastung der Umgebung oder mittleren
Leitungsstrecken. Der zweite Draht sollte geerdet werden.
Andere Kabeltypen sollten nur bei elektromagnetisch unbedenklichen Umgebungen
oder kurzen Entfernungen gewählt werden.
Hinweise
:
 Verlegen Sie die Kabel nicht zu nahe der Stromzufuhr (110/230 VAC),
oder anderen kritischen Leitungen wie hochspannungs- oder
hochfrequenten(Daten) Drähten.
 Umwickeln oder rollen Sie keine Drähte ein.
 Alle nicht verwendeten Leitungen sollten geerdet werden (COM-
Klemmen).
 Die maximale Distanz zwischen jeder Listen/Talk Einheit sollte 150m
nicht überschreiten.
Verbindungen
Am Sprachmodul gibt es insgesamt zwei Schnittstellen/ Anschlüsse:
(Siehe Abb.2)
 BUS (plug1): Verbindung zur Hauptplatine mit der 4-adrigen BUS-
Leitung(im Lieferumfang enthalten). Die Anschlüsse AUX (rot), COM
(schwarz), BUS (gelb) und BUS (grün) sind identisch mit den regulären
BUS Terminals und können als solche verwendet werden.
 VOICE (plug2): Verbindung zur Hauptplatine mit einer 3-adrigen
Leitung(im Lieferumfang enthalten). Diese Verbindung sendet Signale
vom Sprachmodul zur Telefonleitung bei Follow-Me Aktivitäten oder
Fernsteuerung.
Technische Daten
 Betriebsspannung: 13.8VDC +/-10%
 Stromverbrauch: 30 mA typisch / 70 mA max.
 Betriebstemperatur: 0-70°C
 Hauptanschluss: drahtgebundener 4-adriger BUS, ≤300 m von Zentrale
Abb. 1
Abb. 2
Kontaktaufnahme RISCO-Gruppe
RISCO-Gruppe an den Kundendienst und Produkt-Support verpflichtet.
Sie können uns über unsere Website oder www.riscogroup.com wie folgt an:
Vereinigtes Königreich
Tel: +44-(0)-161-655-5500
E-mail: [email protected]
Belgien (Benelux)
Tel: +32-2522-7622
E-mail: [email protected] Israel
Tel: +972-3-963-7777
E-mail: [email protected] Poland
Tel: +48-22-500-28-40
E-mail: [email protected]
Italien
Tel: +39-02-66590054
E-mail: [email protected]
USA
Tel: +1-631-719-4400
E-mail: [email protected]
Brazilien
Tel: +55-11-3661-8767
E-mail: [email protected] China (Shanghai)
Tel: +86-21-52-39-0066
E-mail: [email protected]
Spanien
Tel: +34-91-490-2133
E-mail: [email protected] Frankreich
Tel: +33-164-73-28-50
E-mail: [email protected]
Australien
Tel: + 1-800-991-542
E-mail: [email protected] China (Shenzhen)
Tel: +86-755-82789285
E-mail: [email protected]
LED Anzeigen:
Power: Die Power LED gibt Auskunft über den Status der Kommunikation
zwischen Sprachmodul und Zentrale.
Aus:
Es liegt keine Eingangsspannung am Sprachmodul an.
Ein: Reguläre und ordnungsgemäße BUS-Kommunikation mit der Zentrale ist
hergestellt.
Blinken:
Installations-Modus aktiv oder BUS-Verbindung abgebrochen oder
gestört.
Rec / Play:
Die Rec /Play LED leuchtet bei Sprachansagen auf, sowohl bei
lokalen als auch bei Follow-Me Benachrichtigungen.
AnzeigeBeschreibung
Aus Keine Aktivität des Sprachmodul.
Ein Sprachansage läuft, lokal am Lautsprecher oder via Follow Me.
Blinken Es wird derzeit eine FM-Nummer angewählt.
