Quick Guide for MSO2000A/DS2000A Series
3

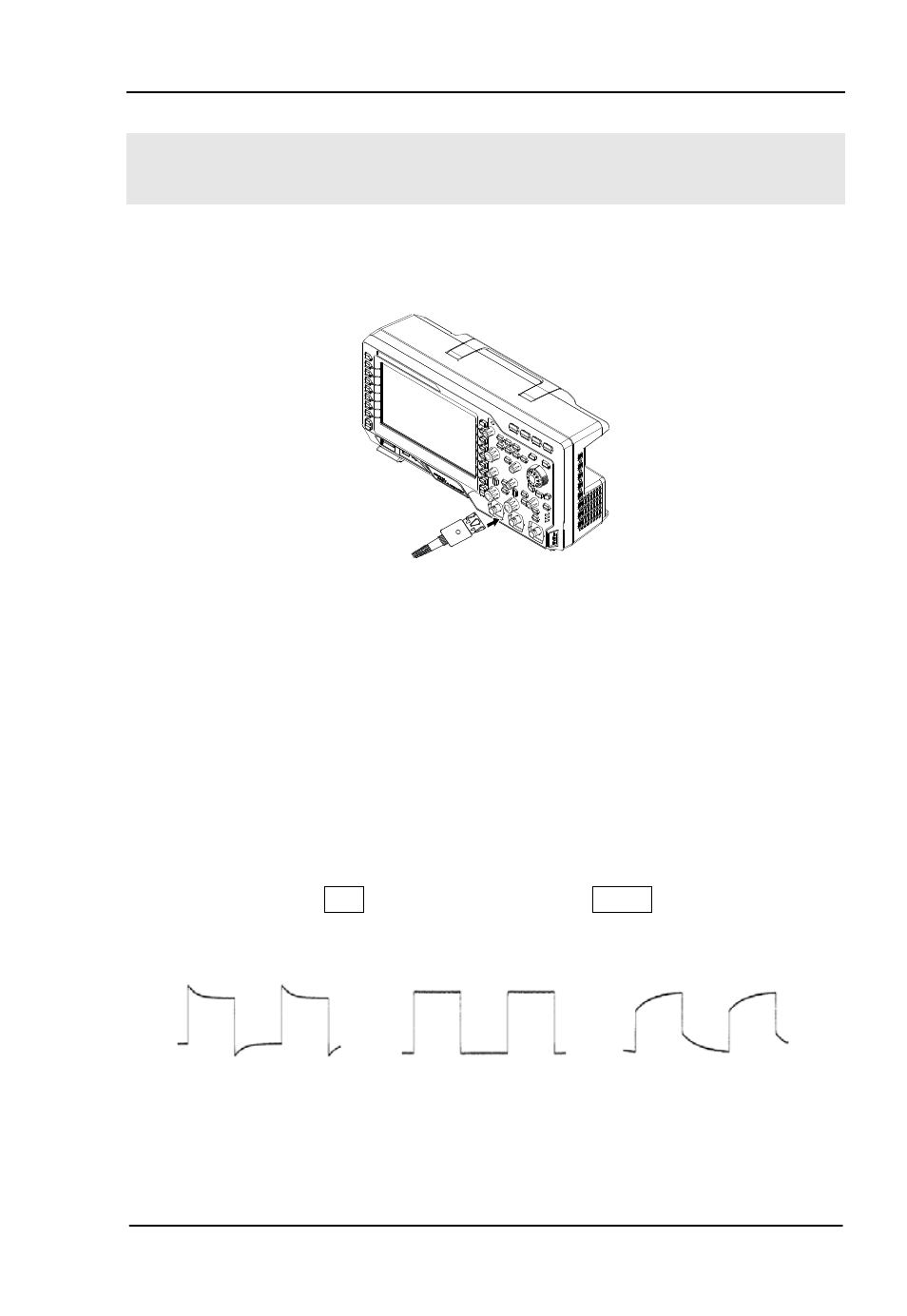

Anschluss Tastkopfes oder BNC Kabels
1． Tastkopf Anschluss
Wie im oberen Bild gezeigt, schließen sie den Tastkopf dann an Kanal 1 des
Oszilloskops an, durch drücken und drehen im Uhrzeigersinn, wird der Tastkopf
nun am Gerät angeschlossen.
Wenn sie einen neuen Tastkopf verwenden, oder sie diesen zum ersten mal
anschließen, bitte befolgen sie folgende Schritte:
(1) Schließen sie den Tastkopf an Kanal 1 des Oszilloskops an. Legen sie die
Tastkopfspitze und den Masseanschluss an den PROBE COMP Anschluss
an. Drücken sie CH1, und dann betätigen sie AUTO.
(2) Die Kurvenform wird jetzt im Display dargestellt。
Über kompensiert Korrekt abgeglichen
unter kompensiert
(3) Wenn nötig, können Sie mit einem nichtmetallischen Abgleichstab die
Kapazität am Tastkopf einstellen, um ein „glattes“ Rechteck (korrekte
