1. Montage
Die Kupplung ist im Anlieferungszustand betriebsbereit.
– Beim Einbau sind die einschlägigen Bestimmungen zu beachten
– Bestimmungen der Fahrzeughersteller
– Freiraum für axiales Verdrehen des Kupplungskopfes
x Befestigungslager auf die Traverse montieren
x Befestigung mit 4 Sechskantschrauben DIN 931
810 B 30: M 14, Qualität 8,8 – Anziehdrehmoment ca. 135 Nm
810 B 40: M 16, Qualität 8,8 – Anziehdrehmoment ca. 210 Nm
810 B 40: M 20, Qualität 8,8 – Anziehdrehmoment ca. 410 Nm
und selbstsichernde Muttern Qualität 8
Hinweis:
Von diesen Angaben evtl. abweichende Schrauben- und
Mutternqualität der Fahrzeughersteller achten!
Achtung: Nur ROCKINGER-Einhandstecker und Fendt-Stecker
lt. ABG verwenden!
Nichtbeachtung führt zum Erlöschen der Bauartgenehmigung

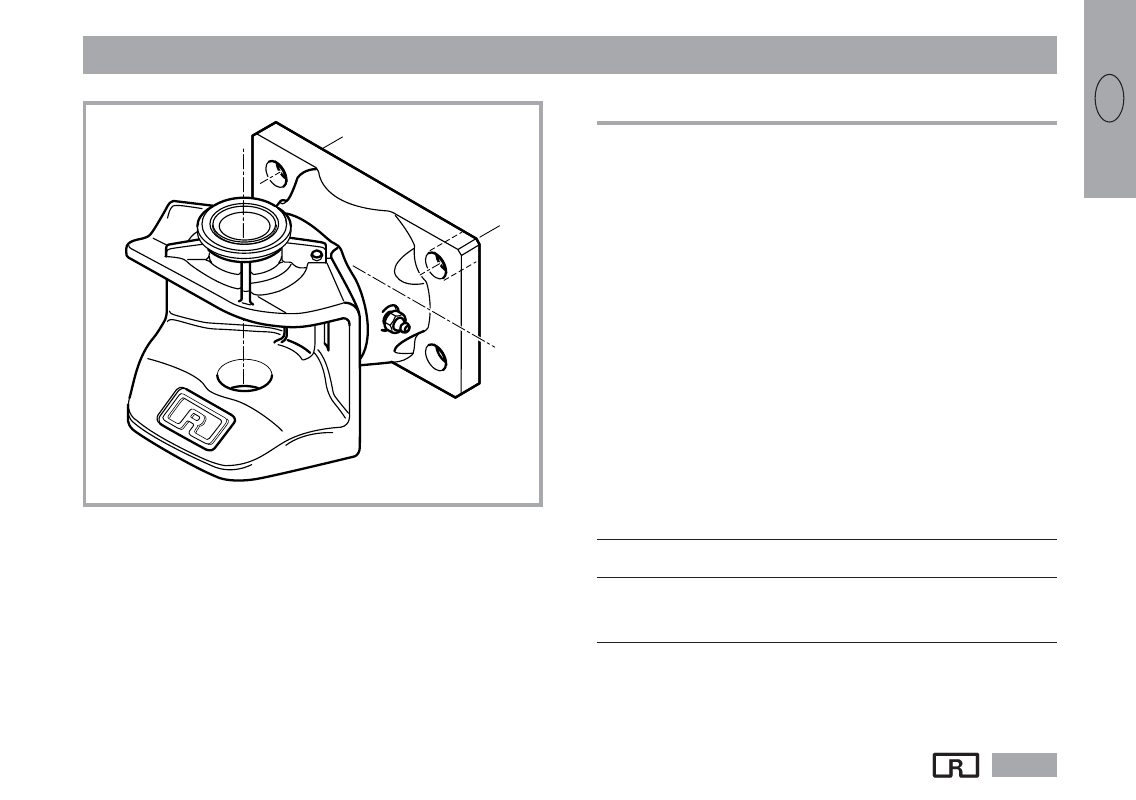

Abb. 1
Artikel-Nr.
850/860/873...
Schrauben-
größe
Lochbild
Anzieh-
drehmoment
ROCKINGER
Schraubensatz
...B 30
120 x 55
M 14
180 Nm
58095
...B 40
140 x 80
M 16
210 Nm
58096
...B 50
160 x 100
M 20
410 Nm
58097
