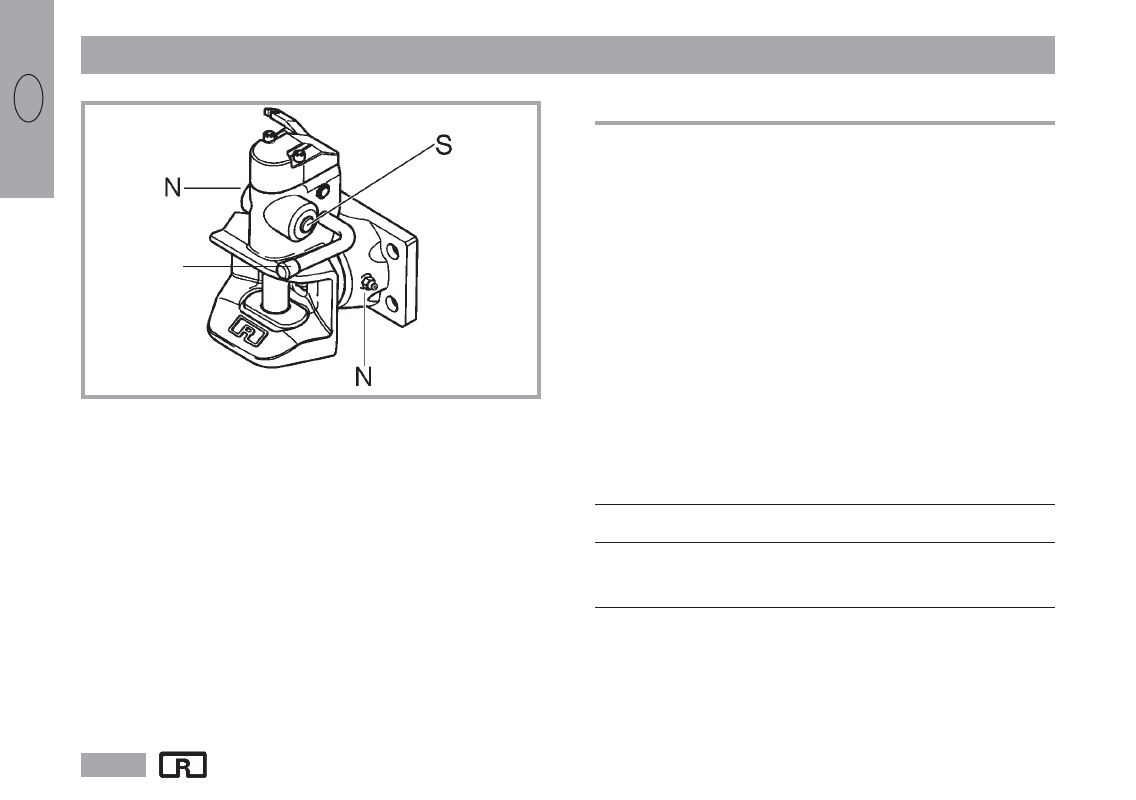

1. Montage
Die Kupplung ist im Anlieferungszustand betriebsbereit.
– Beim Einbau sind die einschlägigen Bestimmungen zu beachten
– Bestimmungen der Fahrzeughersteller
– Freiraum für axiales Verdrehen des Kupplungskopfes
x Befestigung der Kupplung mit 4 Sechskantschrauben der Qualität
8.8 und selbstsichernden Muttern bzw. Muttern mit geeigneter
Sicherung der Qualität 8 auf einer Grundplatte mit ebener Fläche
und entsprechendem Lochbild
x Größe der Schrauben und Muttern entsprechend der Kupplungs-
größe (s. Tabelle)
x Achtung:
Schraubenköpfe auf Kupplungskopfseite montieren, um die
Drehbarkeit der Kupplung um 360
h nicht zu beinträchtigen!
x Drehung des Flansches um 90h zulässig
Artikel-Nr.
850/860/873...
Schrauben-
größe
Lochbild
Anzieh-
drehmoment
ROCKINGER
Schraubensatz
...B 30
120 x 55
M 14
180 Nm
58095
...B 40
140 x 80
M 16
210 Nm
58096
...B 50
160 x 100
M 20
410 Nm
58097
