1. Montage
Die Kupplung ist im Anlieferungszustand betriebsbereit.
– Beim Einbau sind die einschlägigen Bestimmungen zu beachten
– Bestimmungen der Fahrzeughersteller
– Freiraum für axiales Verdrehen des Kupplungskopfes
x

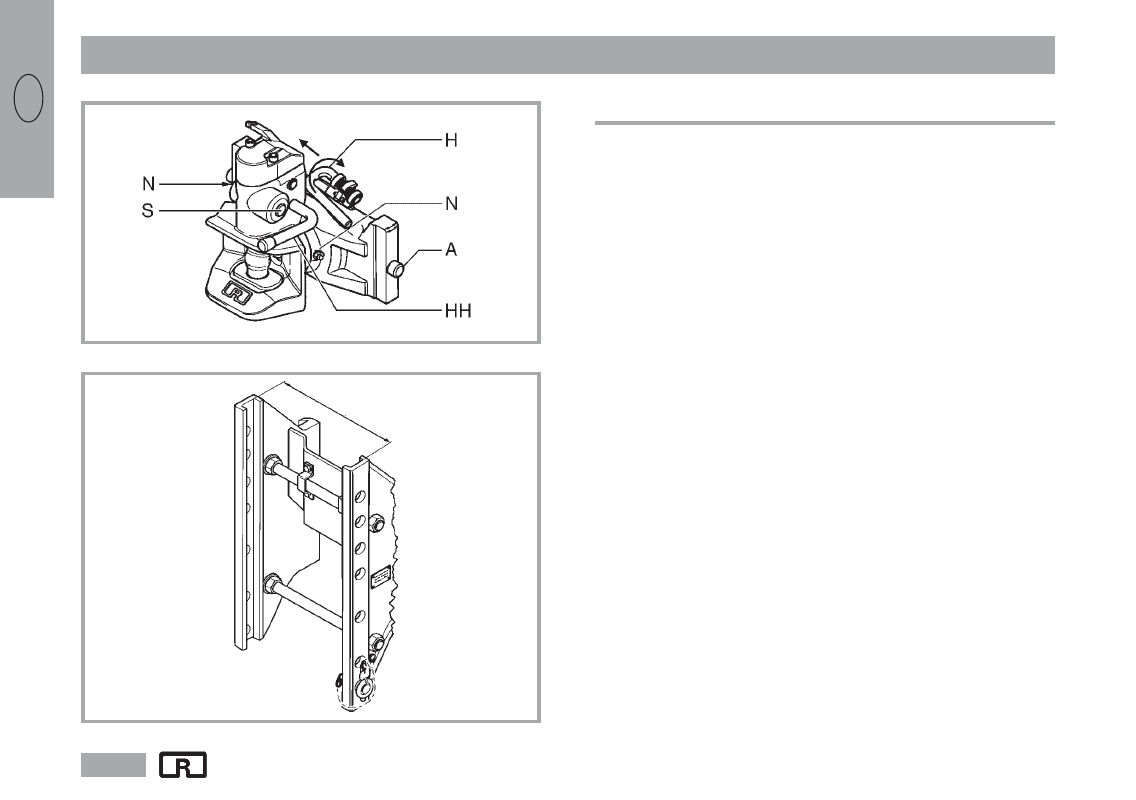

Kontrolle der Durchrutschsicherung im Anhängebock
(s. Abb. 2)
x Kupplung von oben in die Führungsbahnen einsetzen
x Achtung: Kupplung gut festhalten!
x Handgriff (H) der Kurvenscheibe nach oben drehen und nach
links drücken: Arretierbolzen (A) bewegen sich nach innen
(s. Abb. 1)
x Kupplung in gewünschte Höhe in den Anhängebock einsetzen
x Kupplung in Schwebestellung halten und zugleich Handgriff (H)
wieder nach rechts drehen, um das Einrasten zu unterstützen
x Handgriff in anliegender Position loslassen (s. Abb. 1)
Kontrolle:
Der Handgriff (H) darf sich in gesicherter Stellung nur
ca. 4 mm nach links drücken lassen.
Achtung:
Höhenverstellung nicht mit Hilfsmitteln bedienen:
Beschädigungsgefahr!
