Seite 8
ROCKINGER
Member of JOST-World
07.2013
ZDE19901714D
8
RO
825A

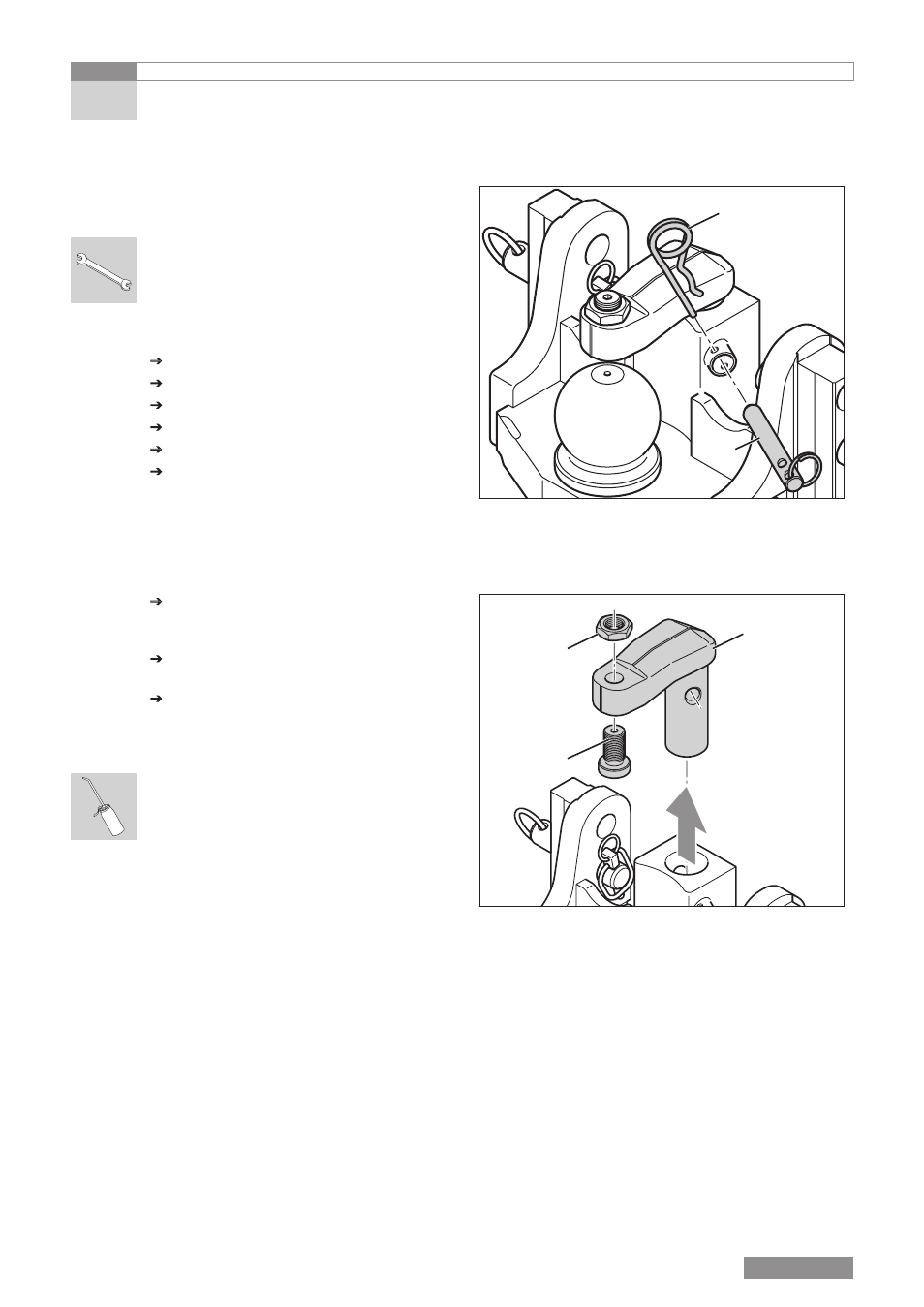

[4]
A Federstecker
B Sicherungsbolzen
Demontage/Montage
WeRkzeuge:
– Ring- oder Maulschlüssel SW 30
– Sechskantschraubendreher 10 mm
Demontage
Kupplung gründlich reinigen
Federstecker [4A] entfernen
Sicherungsbolzen [4B] herausziehen
Niederhalter [5A] herausnehmen
Mutter [5B] entfernen
Einstellschraube [5C] herausdrehen
Montage
Der Einbau erfolgt in umgekehrter Reihenfol-
ge. Dabei sind folgende Tätigkeiten beson-
ders zu beachten:
Verschlissenen und beschädigte Teile
erneuern; Kapitel 4.2 Verschleißgrenzen
und 4.1 Ersatzteile
Alle Teile gründlich reinigen und Bohrun-
gen leicht fetten
Einstellschraube [5C] unterkantenbün-
dig zum Niederhalter eindrehen und mit
Mutter [5B] kontern
ScHMieRMiTTel:
– Mehrzweckschmierfett RenoliT MP
3.1 Niederhalter mit Sicherungsbolzen
3 Reparaturarbeiten
[5]
A Niederhalter
B Mutter
C Einstellschraube
A
B
A
B
C
