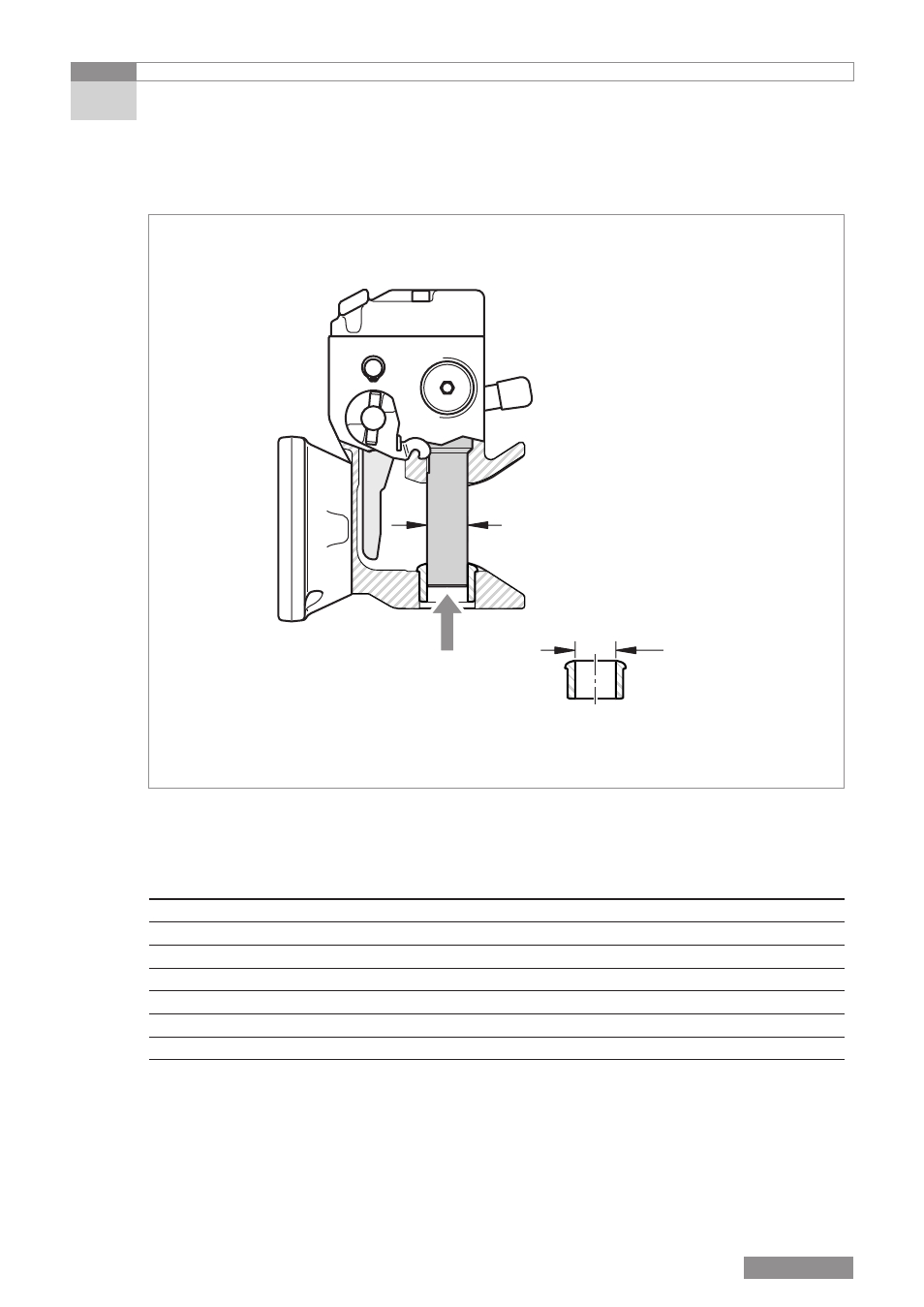

[20] Verschleißmaße im Bereich des Kupplungsbolzens
Maß Messmittel Bezeichnung Typ Verschleißgrenze
(mm)
A Messschieber Kupplungsbolzen Ø 30,6 mm 850 Ø 28,6
A Messschieber Kupplungsbolzen Ø 38 mm 860 Ø 36
A Messschieber Kupplungsbolzen Ø 36 mm 873 Ø 34
B Tiefenmaß Kupplungsbolzen Höhenspiel 2,5
C Messschieber Buchse unten 850 Ø 32,3
C Messschieber Buchse unten 860 Ø 24,5
C Messschieber Buchse unten 873 Ø 24,5
Kupplungsbolzen, Buchse unten
5.2 Verschleißgrenzen
5 Anhang
A
B
C
