Optionen
BEDIENUNGSANLEITUNG 3-5

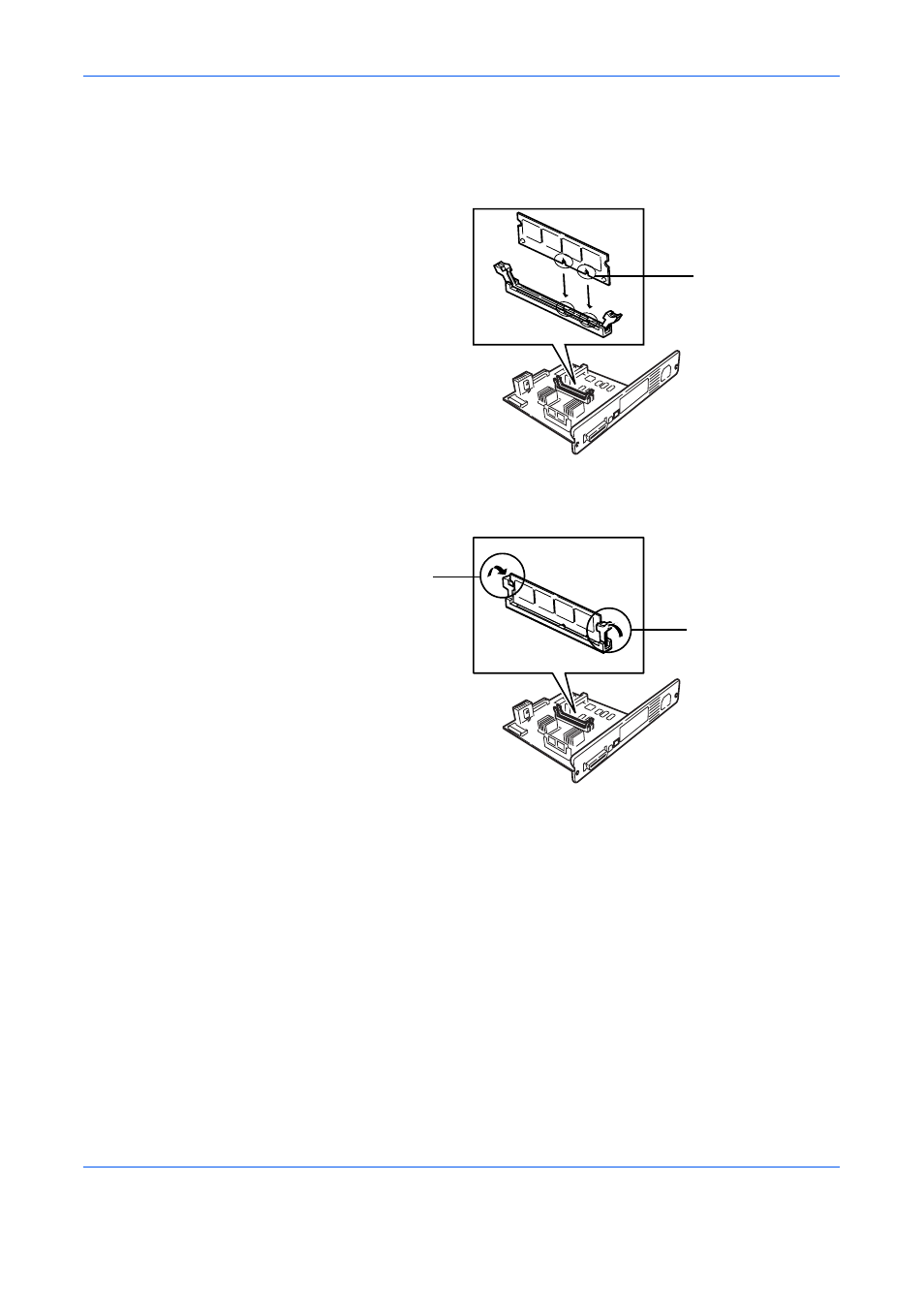

5 Nehmen Sie das Speichermodul aus der Verpackung. Stecken Sie das
Speichermodul vorsichtig so in den Speichermodul-Sockel, dass die
Einkerbungen am Modul mit den entsprechenden Vorsprüngen im
Steckplatz fluchten.
6 Schließen Sie die Klammern am Speichermodul-Sockel, damit das
Speichermodul fest sitzt.
7 Setzen Sie die Hauptplatine nach Installation des Speichermoduls wieder
in den Drucker ein und befestigen Sie die Platine mit den zugehörigen
Schrauben.
Speichermodul ausbauen
Um ein Speichermodul ausbauen zu können, müssen Sie zunächst die
Hauptplatine aus dem Drucker herausziehen und die Halteklammern am
Sockel nach außen klappen. Danach können Sie das Modul vorsichtig aus
dem Sockel herausnehmen.
Speichererweiterung testen
Um zu überprüfen, ob die Speichermodule ordnungsgemäß funktionieren,
können Sie eine Statusseite ausgeben (siehe Statusseite drucken auf
Seite 2-15).
Einkerbungen
Halteklammer
Halteklammer
