Optionen
3-6

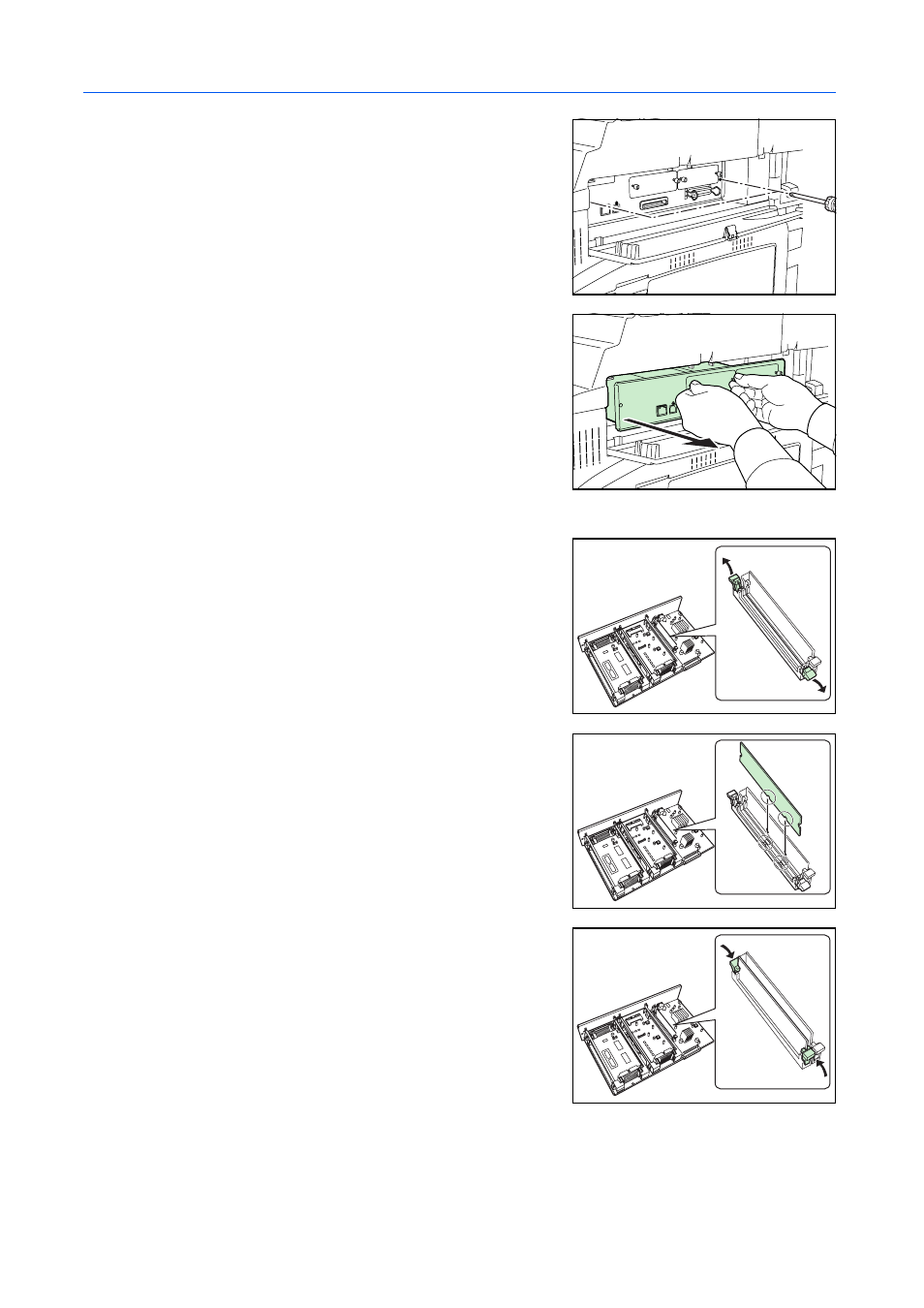

4 Die beiden Befestigungsschrauben der
Hauptplatine lösen.
5 Die Hauptplatine langsam und vorsichtig aus
dem Drucker herausziehen.
6 Das Speichermodul aus der Verpackung nehmen.
7 Die Klammern an beiden Enden des DIMM-
Sockels öffnen.
8 Das Speichermodus mit den Anschlussstiften nach
unten einsetzen und hierbei darauf achten, dass die
Einkerbungen am Modul mit den entsprechenden
Vorsprüngen am DIMM-Sockel fluchten.
9 Die Klammern am DIMM-Sockel schließen,
um das DIMM-Modul zu sichern.
10 Die Hauptplatine nach Installation des DIMM-Moduls wieder in den Drucker einsetzen und mit
der zugehörigen Schraube befestigen.
11 Die Speicherkartenabdeckung wieder anbringen.
