Störungsbeseitigung
4-11
Beseitigung von Papierstaus
Die Meldung Papierstau erscheint, wenn sich Papier im Papiertransportsystem verklemmt hat
oder gar kein Papier eingezogen wird. Gleichzeitig wird der Staubereich angezeigt (d. h. die
Position, wo sich das gestaute Blatt befindet). Wenn diese Meldung erscheint, geht der Drucker
automatisch offline. Gestautes Papier entfernen. Danach geht der Drucker automatisch wieder in
Betrieb.
Mögliche Staubereiche

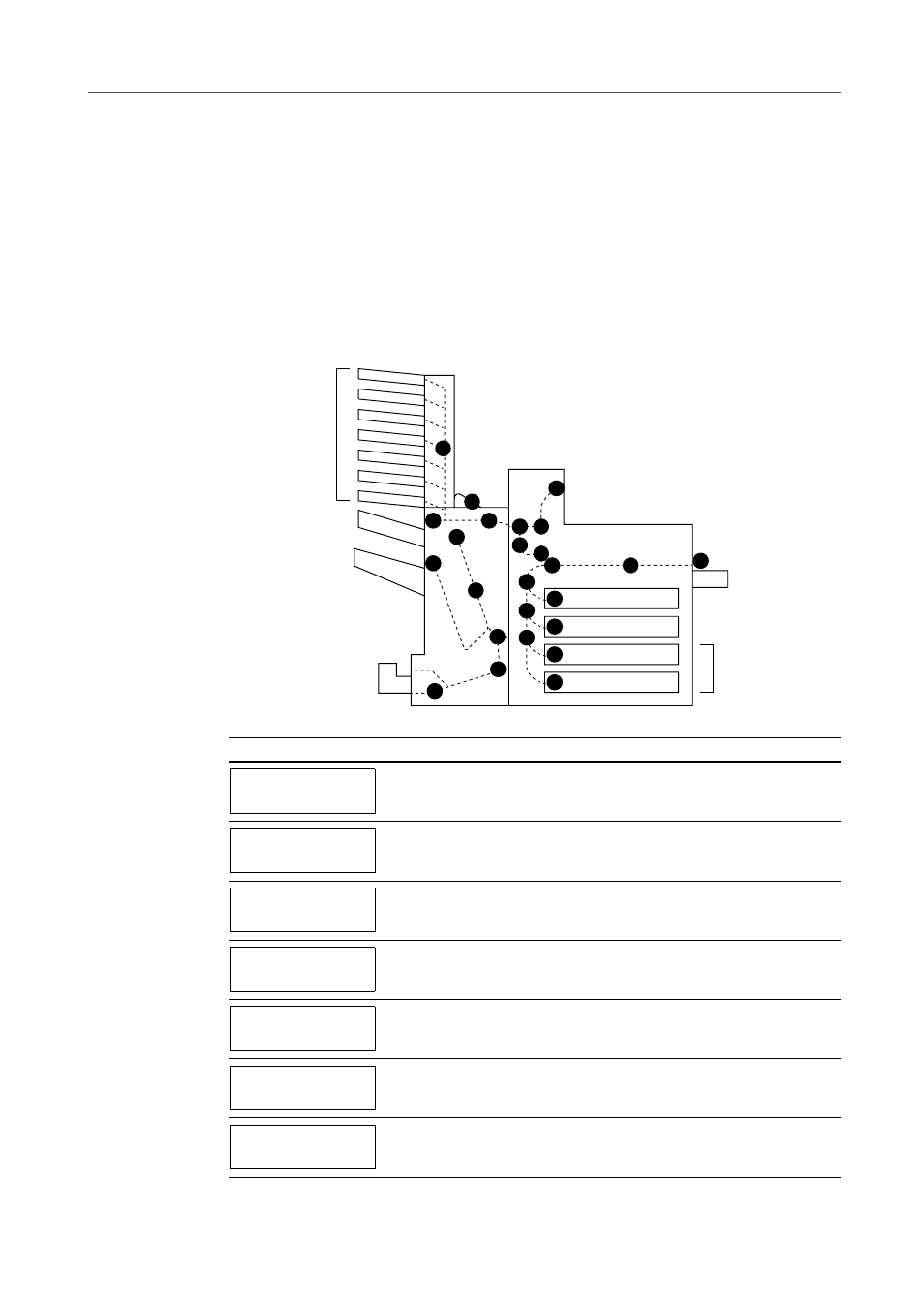

Die nachstehende Abbildung zeigt den Papierweg des Druckers einschließlich aller verfügbaren
Optionen. Die Bereiche, in denen Staus auftreten können, sind entsprechend gekennzeichnet und
werden in der Tabelle unter der Abbildung erläutert. Papierstaus können auch gleichzeitig in
mehreren Bereichen des Papierwegs auftreten.
Papierstau-Meldung Staubereich Beschreibung Siehe
A Papierstau in der oberen Kassette oder
im Druckerinneren. 4-13
B Papierstau in der unteren Kassette oder
im Druckerinneren. 4-14
C Papierstau an einer Kassette der
optionalen Papierzufuhr. (obere
Kassette PF-710, PF-750) 4-15
D Papierstau an einer Kassette der
optionalen Papierzufuhr. (untere
Kassette PF-710) 4-15
E Papier hat sich an der Universalzufuhr
gestaut. 4-16
F Papierstau in der Zufuhreinheit. 4-16
G Papierstau im Bereich der linken
Abdeckung. 4-20
A
E
F F
G
G
G J
J
M
K
K K
K
K
K
K
K
L
G
I
B
C
D
H
Papierzufuhreinheit
PF-710/PF-750
Booklet-Einheit
BF-710
Dokument-Finisher
DF-710/DF-730
Mailbox
MT-710
Papierstau
Kassette 1
Papierstau
Kassette 2
Papierstau
Kassette 3
Papierstau
Kassette 4
Papierstau
Universalzufuhr
Papierstau
Zufuhreinheit
Papierstau
Linke Abdeckung1
