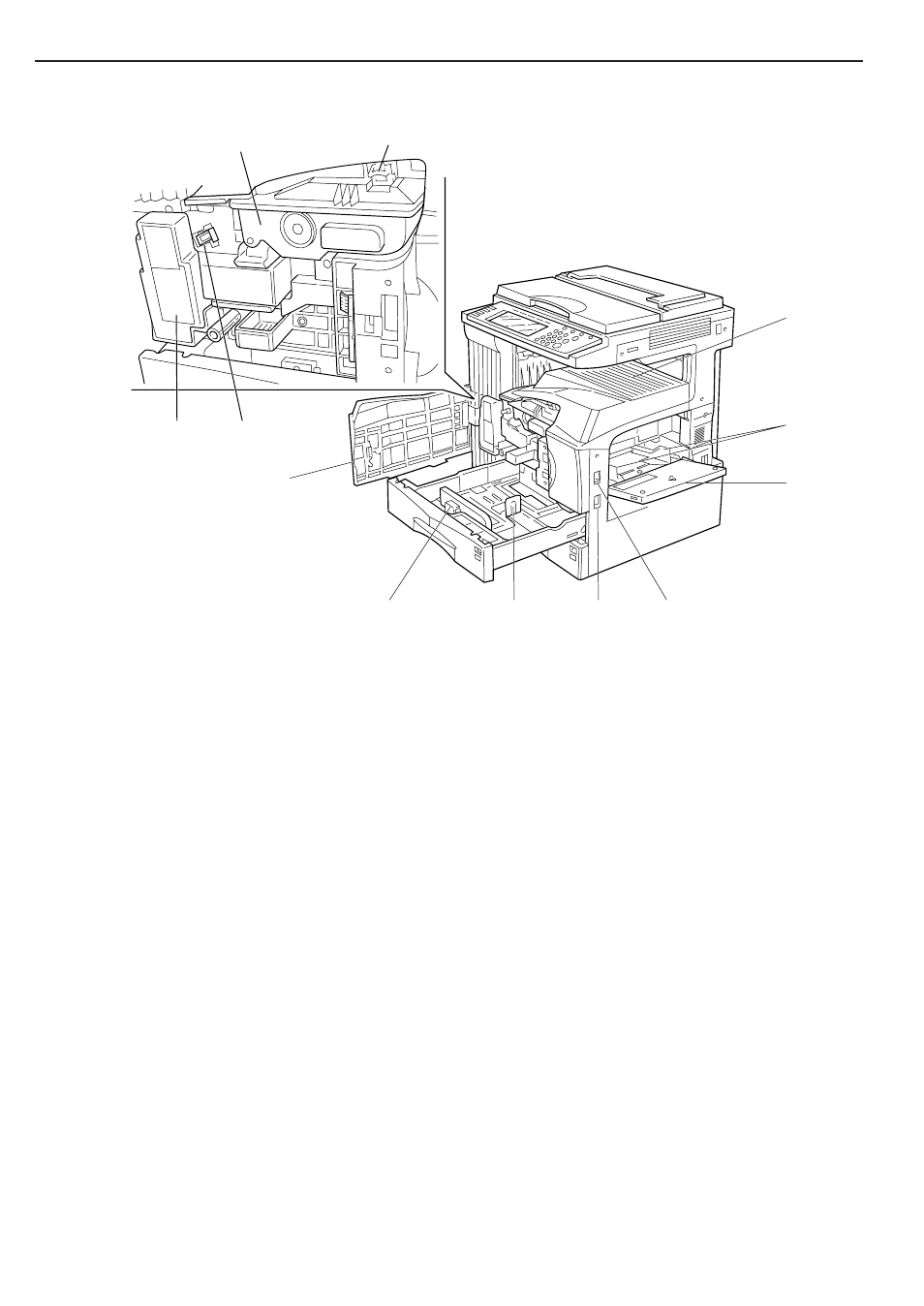

KAPITEL 2 BEZEICHNUNGEN DER TEILE
2-2
0 Multi-Einzug
(Führen Sie Papier über diesen Einzug zu, wenn Sie auf kleinen Papiergrößen oder Spezialpapier kopieren.)
A Anlegeführungen
(Stellen Sie beim Einlegen von Papier in den Multi-Einzug diese Führungen unbedingt der Breite des Papiers entsprechend ein.)
B Tonerbehälter
C Tonerbehälter-Freigabehebel
(Betätigen Sie diesen Hebel zum Auswechseln des Tonerbehälters.)
D Abfalltonerbehälter
E Reinigungsstab
(Ziehen Sie diesen Stab heraus, und drücken Sie ihn wieder hinein, wenn der Tonerbehälter ausgewechselt wurde oder das Kopien-
bild von Toner beschmutzt ist.)
F Fronttür
(Öffnen Sie diese Tür zum Auswechseln des Tonerbehälters oder des Abfalltonerbehälters.)
G Hauptschalter
(Für den Betrieb des Geräts muß dieser Schalter eingeschaltet werden (Stellung I).)
H Kopienablage
(Die erstellten Kopien werden hier abgelegt.)
I Längeneinstellplatte
(Stellen Sie diese Platte auf die Länge des Papiers ein, das in die Kassette eingelegt werden soll.)
J Breiteneinstellhebel
(Halten Sie diesen Hebel, und stellen Sie die Breitenführung auf die Breite des Papiers ein, das in die Kassette eingelegt werden soll.)
K Transportgriffe
(Ziehen Sie diese Griffe zu Anheben des Geräts heraus.)
8
7
C
B
A
0
H
G K I J
F
0 9 E D
