2-1

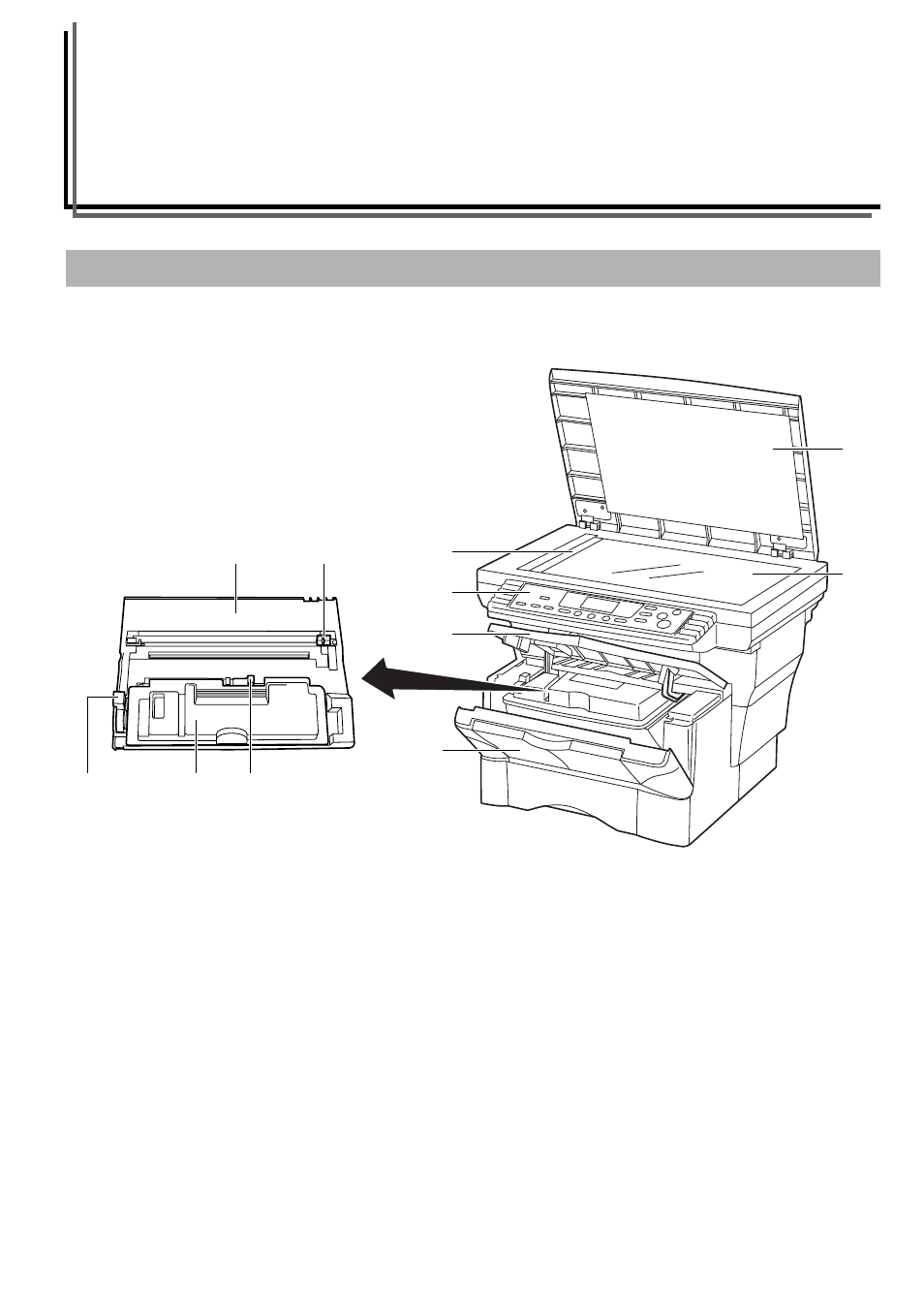

Abschnitt 2 BEZEICHNUNGEN DER TEILE
(1) Originalabdeckung
(Öffnen/schließen Sie diese Abdeckung, um das Original auf
das Vorlagenglas zu legen.)
(2) Vorlagenglas
(Legen Sie die Originale zum Kopieren hier auf. Legen Sie die
Originale so auf, dass die bedruckte Seite nach unten zeigt
und die Originale bündig in der linken hinteren Ecke des
Vorlagenglases liegen.)
(3) Originalformatsanzeigeplatte
(Legen Sie die Originale auf dem Vorlagenglas bündig gegen
diese Platte.)
(4) Bedienungsfeld
(Führen Sie die Bedienungsvorgänge zum Kopieren hier
durch.)
(5) Obere vordere Abdeckung
(Öffnen Sie diese Abdeckung, wenn Sie die Tonerpatrone
austauschen möchten oder ein Papierstau im Kopierer
aufgetreten ist.)
(6) Vordere Abdeckung
(Öffnen Sie diese Abdeckung, wenn Sie die Tonerpatrone
austauschen möchten oder ein Papierstau im Kopierer
aufgetreten ist.)
(7) Prozessoreinheit
(Nehmen Sie diese Einheit heraus, wenn Sie die Tonerpatrone
austauschen möchten oder ein Papierstau im Kopierer
aufgetreten ist.)
(8) Tonerpatrone
(9) Sperrhebel
(Betätigen Sie diesen Hebel, wenn Sie die Tonerpatrone
austauschen möchten.)
(10) Tonerpatrone-Freigabehebel
(Betätigen Sie diesen Hebel, wenn Sie die Tonerpatrone
austauschen möchten.)
(11) Laderkorotronreiniger
(Schieben Sie diesen Knopf hin und her, wenn Sie die
Ladevorrichtung reinigen möchten.)
Kopierer
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8) (10) (9)
(11)
