Geräteübersicht
1-4

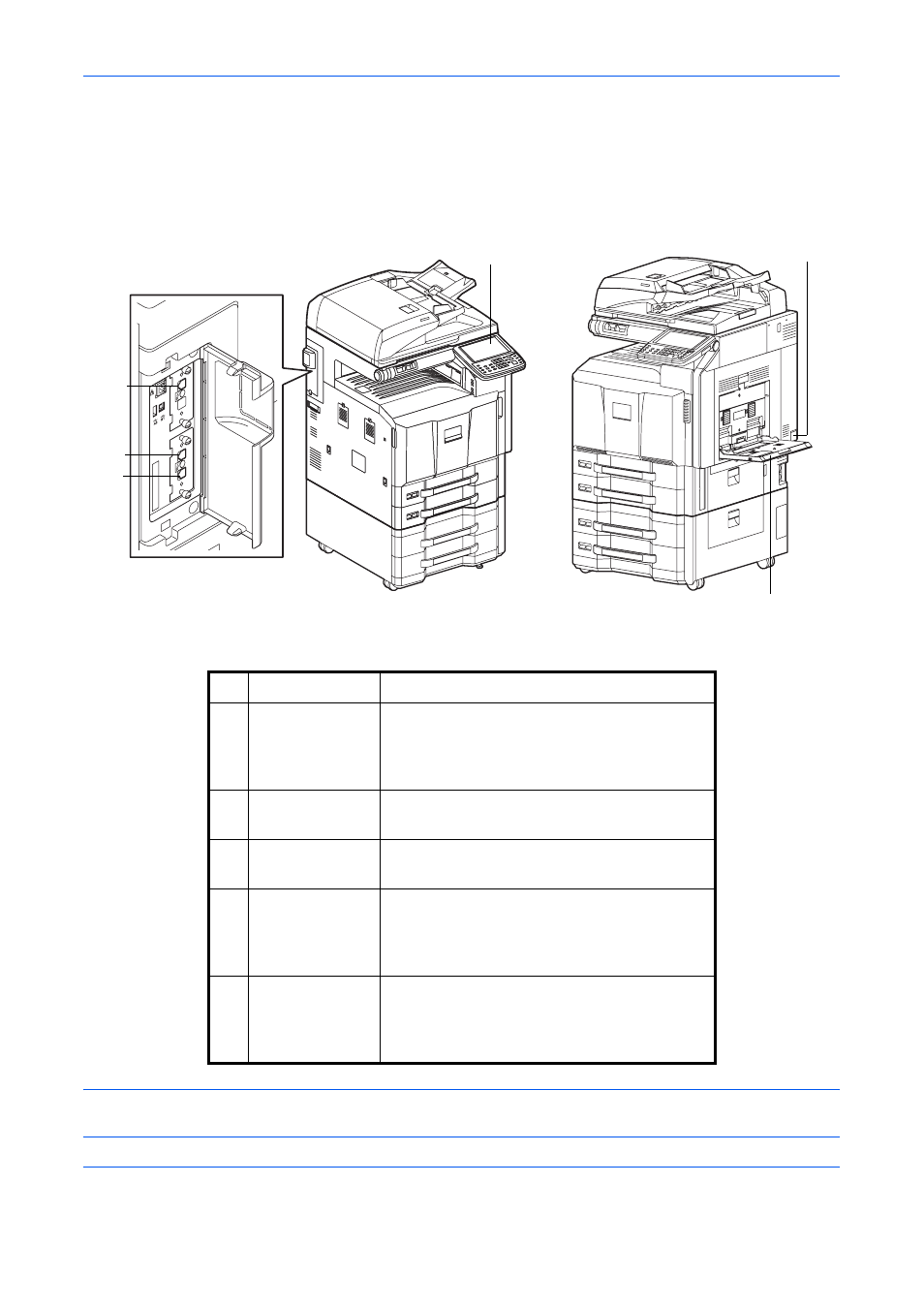

Geräteansicht
Dieser Abschnitt beschreibt die Namen der Bauteile, wenn das Gerät als Fax betrieben wird.
Hinweise zu den Bestandteilen, die für andere als die Faxfunktionen benötigt werden, finden Sie in der
Bedienungsanleitung des Geräts.
* Je nach verwendetem Modell kann das Aussehen geringfügig abweichen.
WICHTIG:
Ein automatischer Faxempfang ist nicht möglich, wenn der Hauptschalter ausgeschaltet ist. Um
Faxe bei abgeschaltetem Gerät zu empfangen, drücken Sie die Taste Power auf dem Bedienfeld.
1
5
4
6
3
2
1
Bedienfeld
Hiermit bedienen Sie den Faxteil.
2
Hauptschalter
Nur wenn dieser Schalter auf ON (I) steht,
kann das Gerät Faxe versenden oder
empfangen. Die Berührungsanzeige leuchtet
und ist einsatzbereit.
3
Universalzufuhr
Legen Sie hier spezielles Papier ein, das nicht
aus den Kassetten gezogen werden kann.
4
Anschluss
Leitung 1
Verbinden Sie diesen Anschluss mit der
Telefondose. Für die erste Leitung (Standard).
5
Anschluss
Leitung 2
Für Faxübertragung über zwei Leitungen mit
optionalem Dual Fax Kit. Verbinden Sie
diesen Anschluss mit der zweiten
Telefondose.
6
Telefon-
anschluss (In
Deutschland
nicht benötigt).
Hier kann ein Telefon angeschlossen werden.
