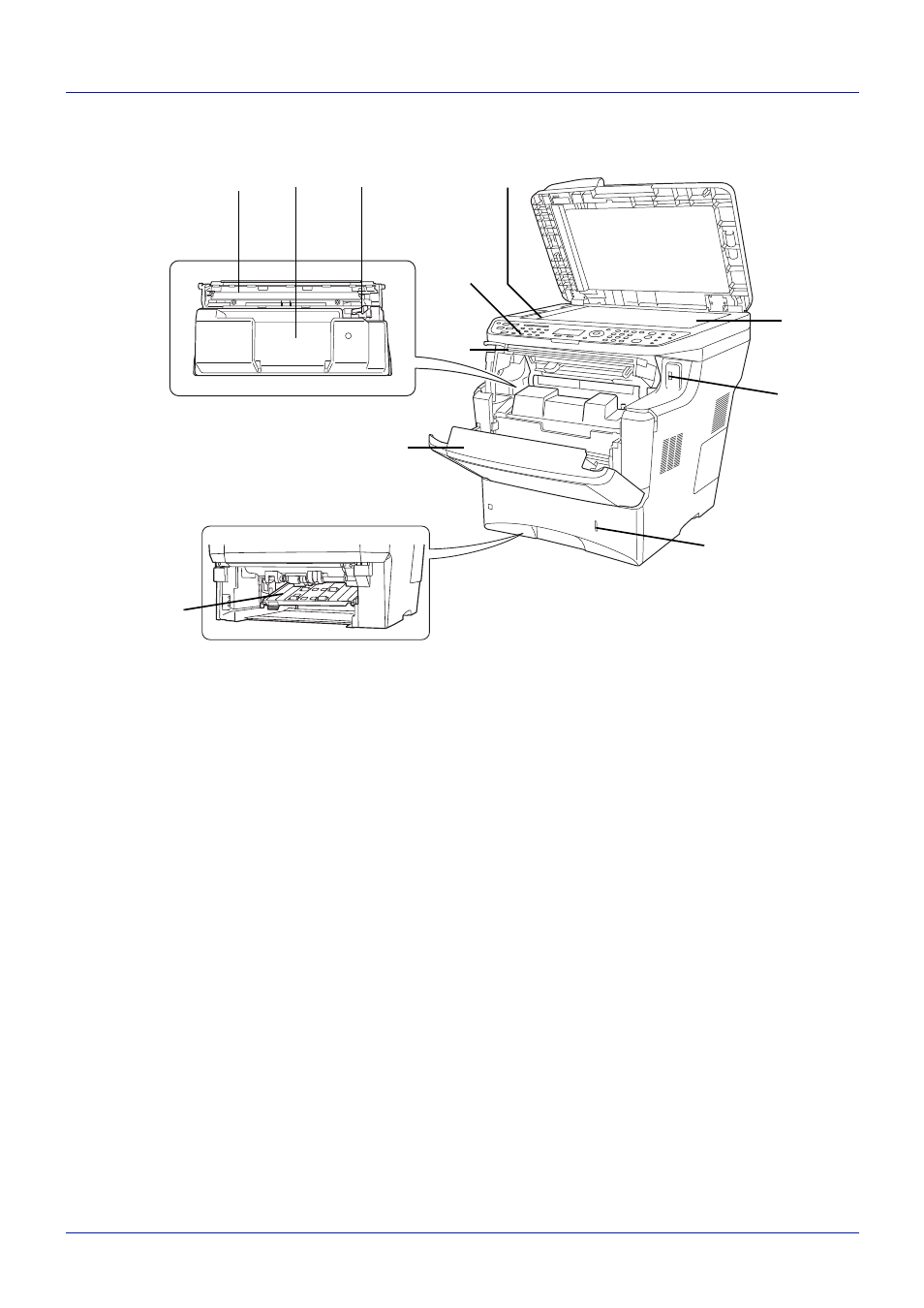

Bezeichnungen der Bauteile
1-4
Gerät
1 Vorlagenglas
2 Belichtungsglas
3
Bedienfeld
4
Obere Abdeckung
5 Vordere Abdeckung
6 Toner Freigabe-Hebel
7
Tonerbehälter
8
Entwicklereinheit
9 USB-Speicher-Steckplatz
10
Füllstandanzeige
11
Vordere Abdeckung der Duplexeinheit
2
3
4
5
6 7
9
10
1
8
11
