Seite 20
Geräteübersicht
1-4
Anwenderhandbuch

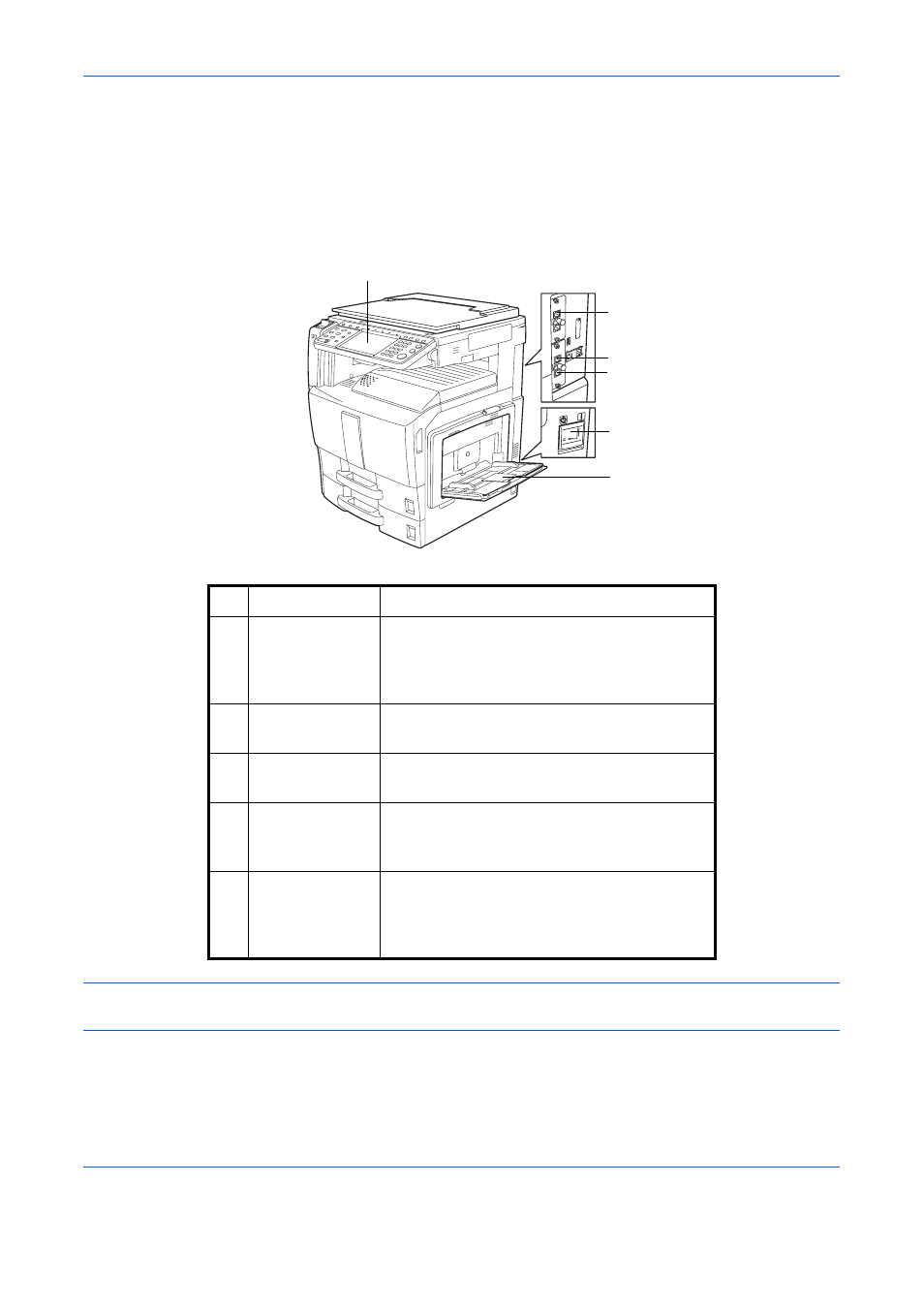

Geräteansicht
Dieser Abschnitt beschreibt die Namen der Bauteile, wenn das Gerät nach Installation des Fax-Kits als Fax
betrieben wird.
Hinweise zu den Bestandteilen, die für andere als die Faxfunktionen benötigt werden, finden Sie in der
Dokumentation Anwenderhandbuch des Geräts.
WICHTIG: Ein automatischer Faxempfang ist nicht möglich, wenn der Hauptschalter ausgeschaltet ist. Um
Faxe bei abgeschaltetem Gerät zu empfangen, drücken Sie die Taste Power auf dem Bedienfeld.
1
2
3
6
4
5
1
Bedienfeld
Hiermit bedienen Sie den Faxteil.
2
Hauptschalter
Nur wenn dieser Schalter auf ON (I) steht,
kann das Gerät Faxe versenden oder
empfangen. Die Berührungs-Anzeige zeigt für
die Bedienung Knöpfe an.
3
Universalzufuhr
Legen Sie hier spezielles Papier ein, das nicht
aus den Kassetten gezogen werden kann.
4
Anschluss
Leitung 1
Verbinden Sie diesen Anschluss mit der
Telefondose. Für die erste Leitung (Standard).
5
Anschluss
Leitung 2
Für Faxübertragung mit zwei Leitungen.
Verbinden Sie diesen Anschluss mit der
zweiten Telefondose.
6
Telefon-
anschluss (In
Deutschland
nicht benötigt).
Hier kann ein Telefon angeschlossen werden.
