4.BEARBEITUNGSFUNKTIONEN
Bildbearbeitung 111
4 BEARBEITUNGSFUNKTIONEN

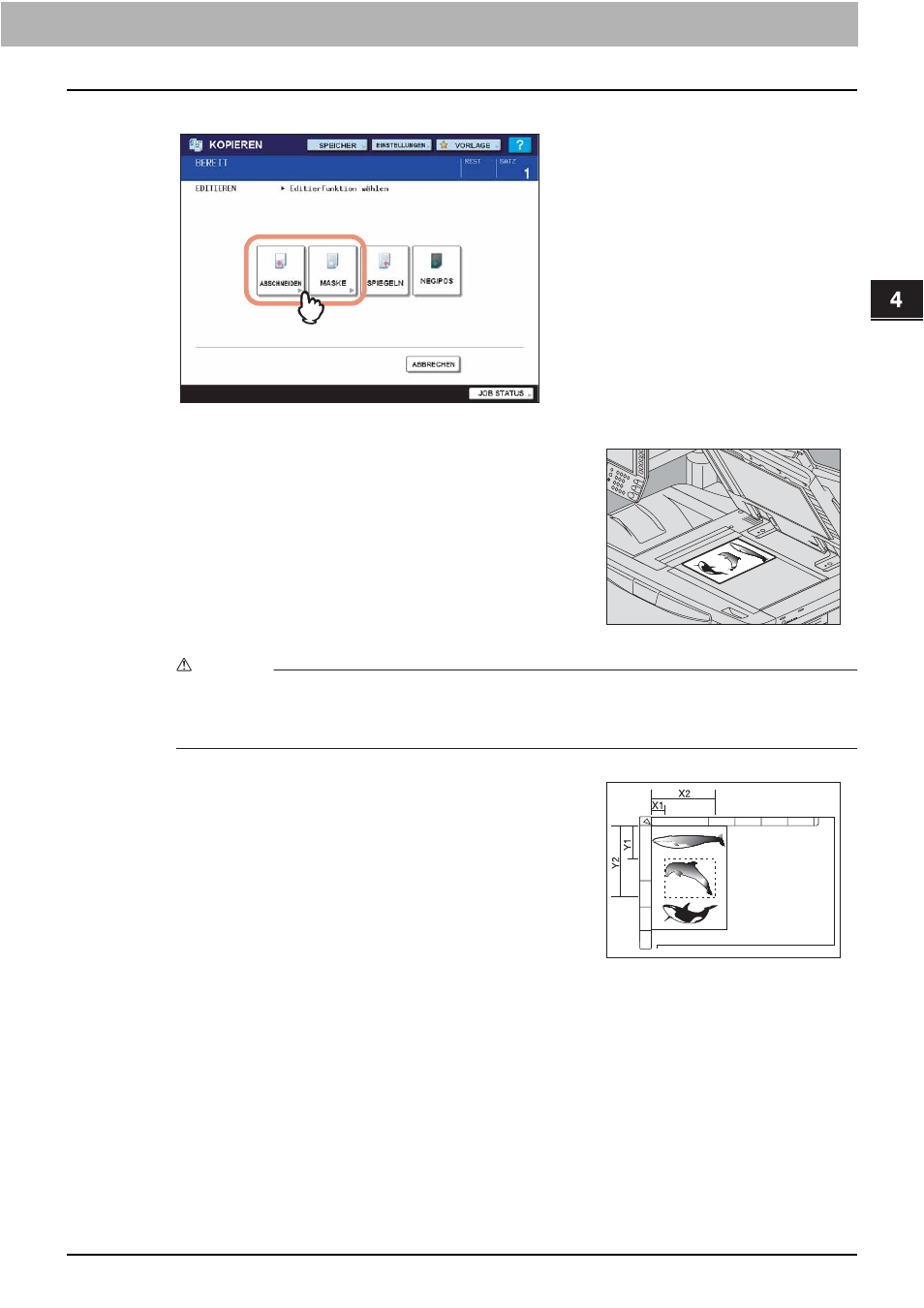

3 Drücken Sie [ABSCHNEIDEN] oder [MASKE].
VORSICHT
Legen Sie keine schweren Objekte (4 kg (9 lb.) oder mehr) auf die Glasauflage und belasten Sie diese
nicht.
Das Brechen der Glasscheibe kann zu Verletzungen führen.
4 Legen Sie das Original mit der Schriftseite nach oben
auf das Vorlagenglas.
Die Unterkante des Originals weist zur Systemvorderseite. Richten Sie
die obere linke Ecke an der Skalierung des Vorlagenglases aus.
5 Ermitteln Sie anhand der linken und der oberen
Skalierung die folgenden vier Werte.
X1: Abstand zwischen der oberen linken Ecke und des linken
Rands des angegebenen Bereichs
X2: Abstand zwischen der oberen linken Ecke und des rechten
Rands des angegebenen Bereichs
Y1: Abstand zwischen der oberen linken Ecke und des oberen
Rands des angegebenen Bereichs
Y2: Abstand zwischen der oberen linken Ecke und des unteren
Rands des angegebenen Bereichs
Die Einheit der Skalierung beträgt 2 mm (0.08").
