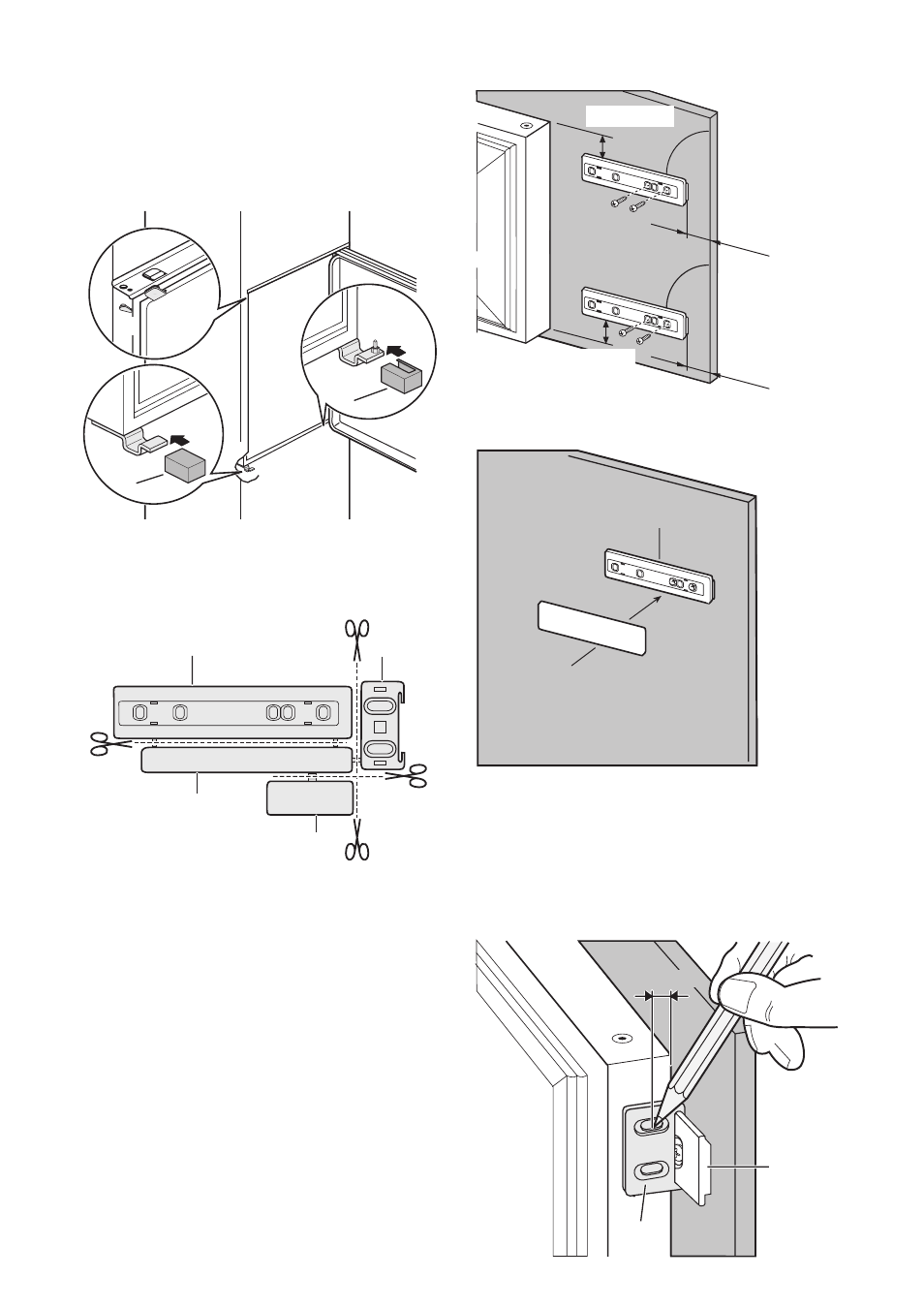

6. Montieren Sie die Abdeckungen (C, D) in
den Öffnungen der oberen Anschlagleis-
te.
Bringen Sie die Scharnierabdeckungen
(E) am Scharnier an.
E
E
D
C
7. Lösen Sie die Teile (Ha), (Hb), (Hc) und
(Hd).
Ha Hb
Hc
Hd
8. Montieren Sie Teil (Ha) an der Innenseite
der Tür des Küchenmöbels.
ca. 50 mm
ca. 50 mm
21 mm
90°
90°
21 mm
9. Drücken Sie Teil (Hc) auf Teil (Ha).
Ha
Hc
10. Öffnen Sie die Gerätetür und die Tür des
Küchenmöbels in einem Winkel von 90°.
Setzen Sie das Führungsstück (Hb) in die
Führungsschiene (Ha) ein.
Bringen Sie die Gerätetür und die Kü-
chenmöbeltür zusammen und markieren
Sie die Bohrungen.
Ha
Hb
8 mm
26
