ca. 50 mm
ca. 50 mm
21 mm
90°
90°
21 mm

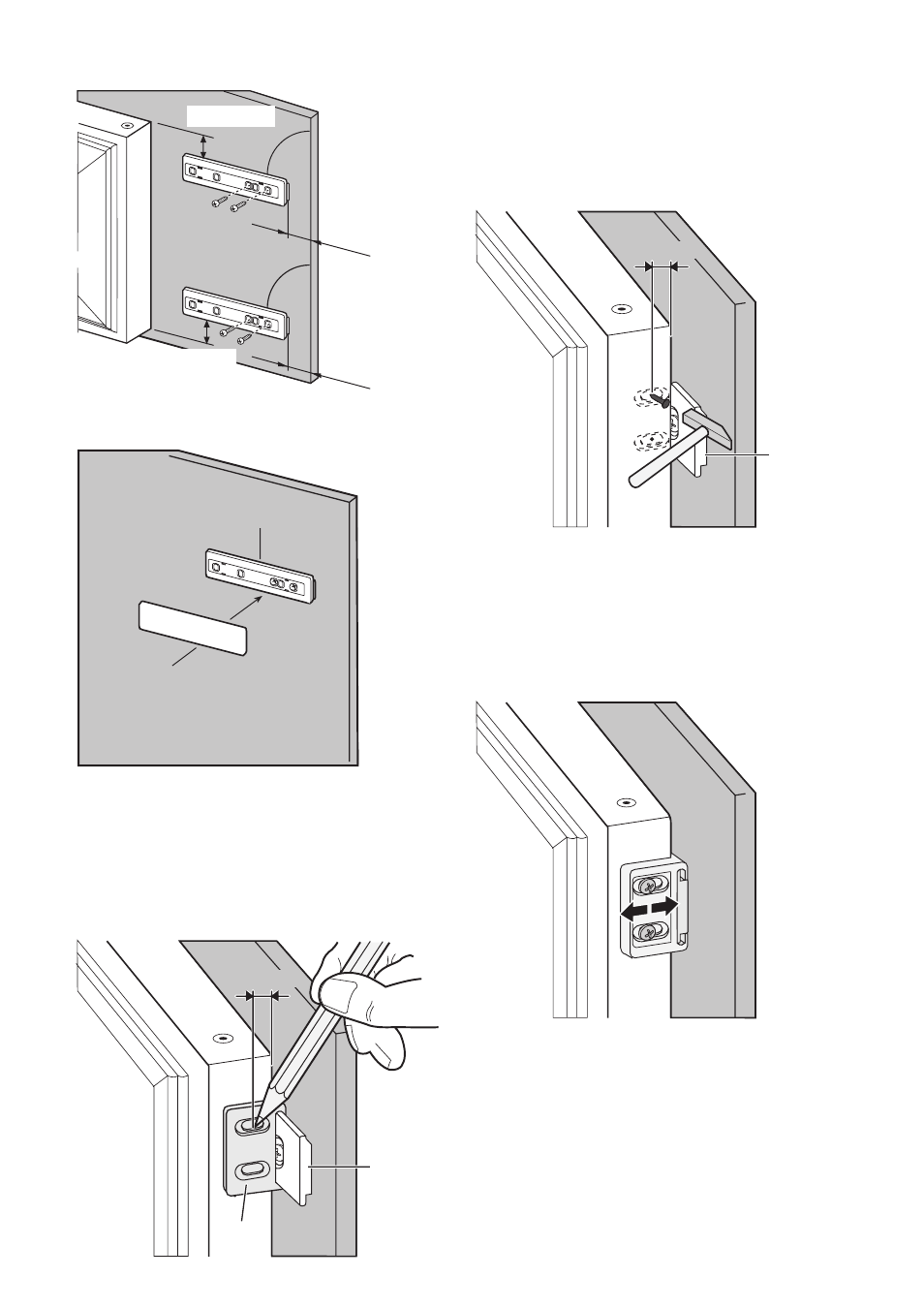

9. Drücken Sie Teil Hc auf Teil Ha.
Ha
Hc
10. Öffnen Sie die Gerätetür und die Tür des
Küchenmöbels in einem Winkel von 90°.
Setzen Sie das Führungsstück (Hb) in die
Führungsschiene (Ha) ein.
Bringen Sie die Gerätetür und die Kü-
chenmöbeltür zusammen und markieren
Sie die Bohrungen.
Ha
Hb
8 mm
11. Nehmen Sie das Führungsstück (Hb)
wieder ab. Schlagen Sie 8 mm von der
Außenkante mit dem Nagel (K) und ei-
nem Hammer je ein kleines Loch in das
Türblech.
Ha
K
8 mm
12. Setzen Sie das Führungsstück (Hb) er-
neut auf die Führungsschiene (Ha) und
schrauben Sie es mit den mitgelieferten
Schrauben fest.
Richten Sie die Küchenmöbeltür und die
Gerätetür mittels Führungsstück (Hb)
aus.
Hb
13. Drücken Sie Teil Hd auf Teil Hb.
