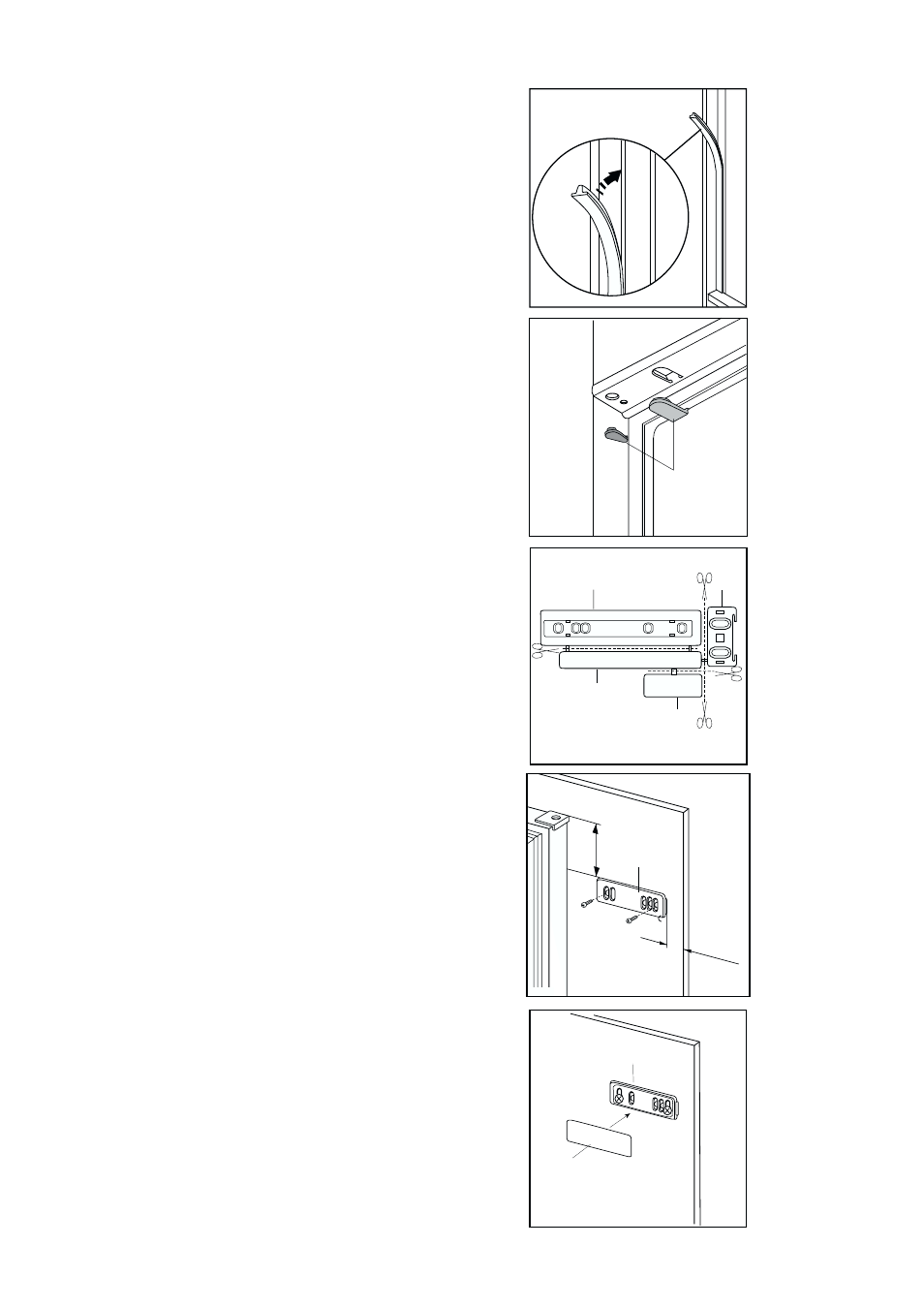

Fixer par encliquetage le couvercle (C) sur la
glissière (A).
Appliquez les caches (B) sur les ailettes des butées
et dans les trous des charnières.
D726
B
Appliquez le joint à pression, entre l’appareil et le
meuble.
D724
Poser la glissière (A) sur la partie interne de la porte
du meuble dessus et dessous comme l’indique la
figure et marquer la position des trous externes.
Après avoir pratiqué les trous, fixer la glissière avec
les vis fournies.
20 mm
A
50mm
PR166
PR266
A B
C
D
Séparer les pièces A, B, C, D comme l’indique de la
figure.
