13
PR266
Ha Hb
Hc
Hd

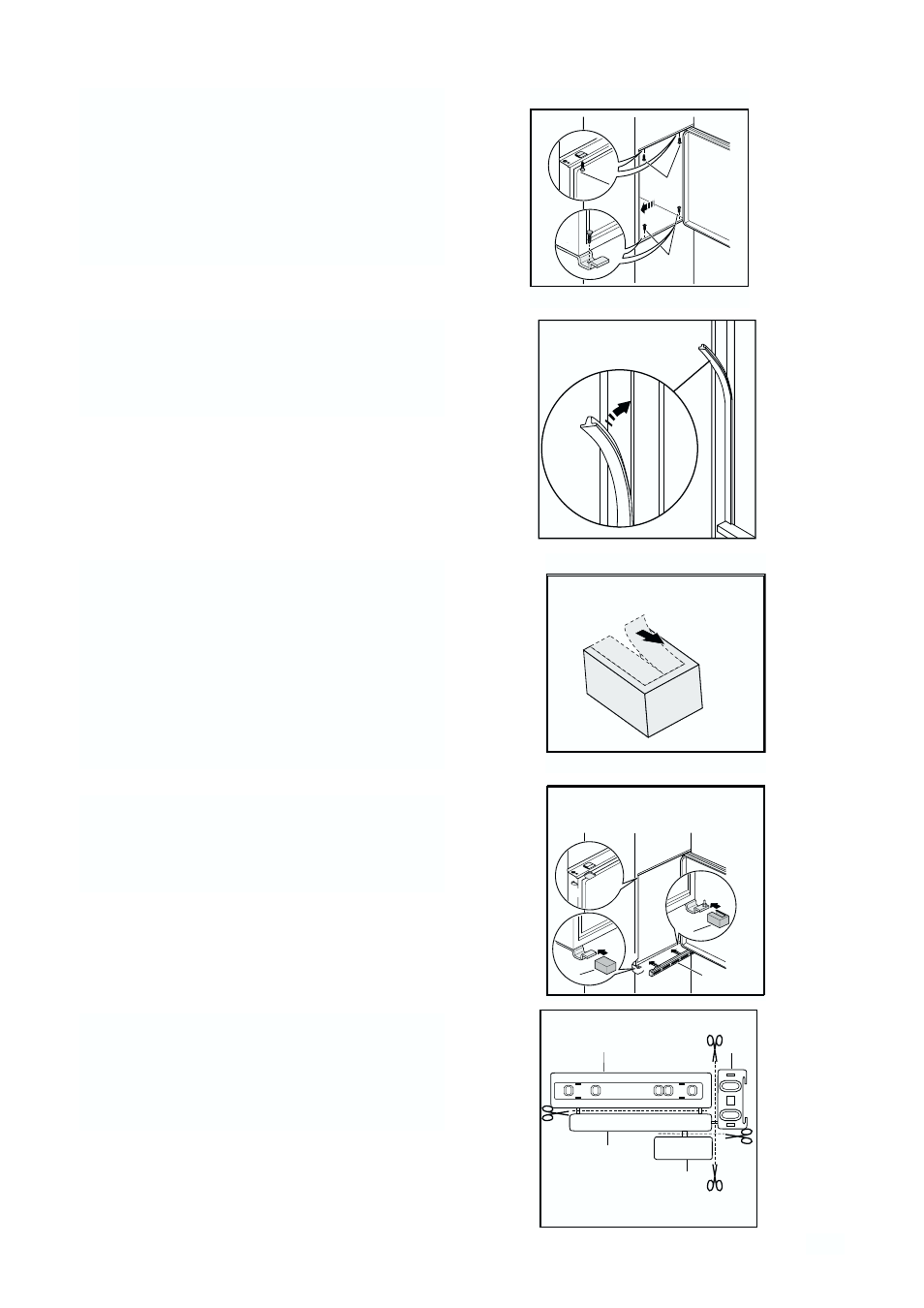

Séparer les pièces Ha, Hb, Hc, Hd comme l’indique
de la figure.
Appliquez le joint à pression, entre l’appareil et le
meuble.
D724
Fixez l’appareil à l’aide des 4 vis livrées à cet effet.
(I = courtes) (P = longues)
I
P
Appliquez les caches (C-D) sur les ailettes des
butées et dans les trous des charnières.
Appliquez la grille d’aération (B) et les couvres-
charnières (E).
B E
E
D
C
Sur le cache plastique (E), qui sert à recouvrir la
charnière et le pivot, retirez la pièce indiquée,
comme illustré.
Cette opération est facilitée par la présence d'une
rainure, à l'intérieur du cache charnière, qui facilite le
retrait de cette pièce.
"Retirez la pièce marquée d'un DX, si le pivot est
inséré dans la charnière droite, ou la pièce marquée
d'un SX si le pivot est inséré dans la charnière
gauche."
