DE
53
HINWEISE:
● Alle erforderlichen Kabel sind im Fachhandel erhältlich.
● Für den Y/C-Eingang/-Ausgang muß ein Y/C-taugliches 21-pol. SCART-Kabel verwendet werden.
● Wenn bei Schritt 4 "EDIT" zum Überspielen von Bändern gewählt wurde, muß nach beendetem Überspielen erneut "AUTO" (bzw.
"NORM" bei Einstellung von "B.E.S.T." auf "AUS") gewählt werden.
● Wird dieser Recorder beim Schnittbetrieb als Wiedergabegerät verwendet, muß die On-Screen-Anzeigefunktion unbedingt
ausgeschaltet ("O.S.D. AUS") sein (
੬
S. 11).
● Wenn der zusätzliche Videorecorder über S-Video/Audio-Eingänge/-Ausgänge verfügt, ist der Anschluß an den S-VIDEO- und
AUDIO-Eingang/Ausgang möglich.
Wenn dieser Recorder als Zuspielgerät verwendet wird:
Die rückseitigen Buchsen S-VIDEO- und AUDIO-Ausgang mit dem S-Video- und Audio-Eingang des anderen Recorders
verbinden.
Wenn dieser Recorder als Aufnahmegerät verwendet wird:
Die rückseitigen Buchsen S-VIDEO- und AUDIO-Eingang mit dem S-Video- und Audio-Ausgang des anderen Recorders
verbinden. Hierauf muß an diesem Recorder der Eingangsmodus "S-1" eingestellt werden.

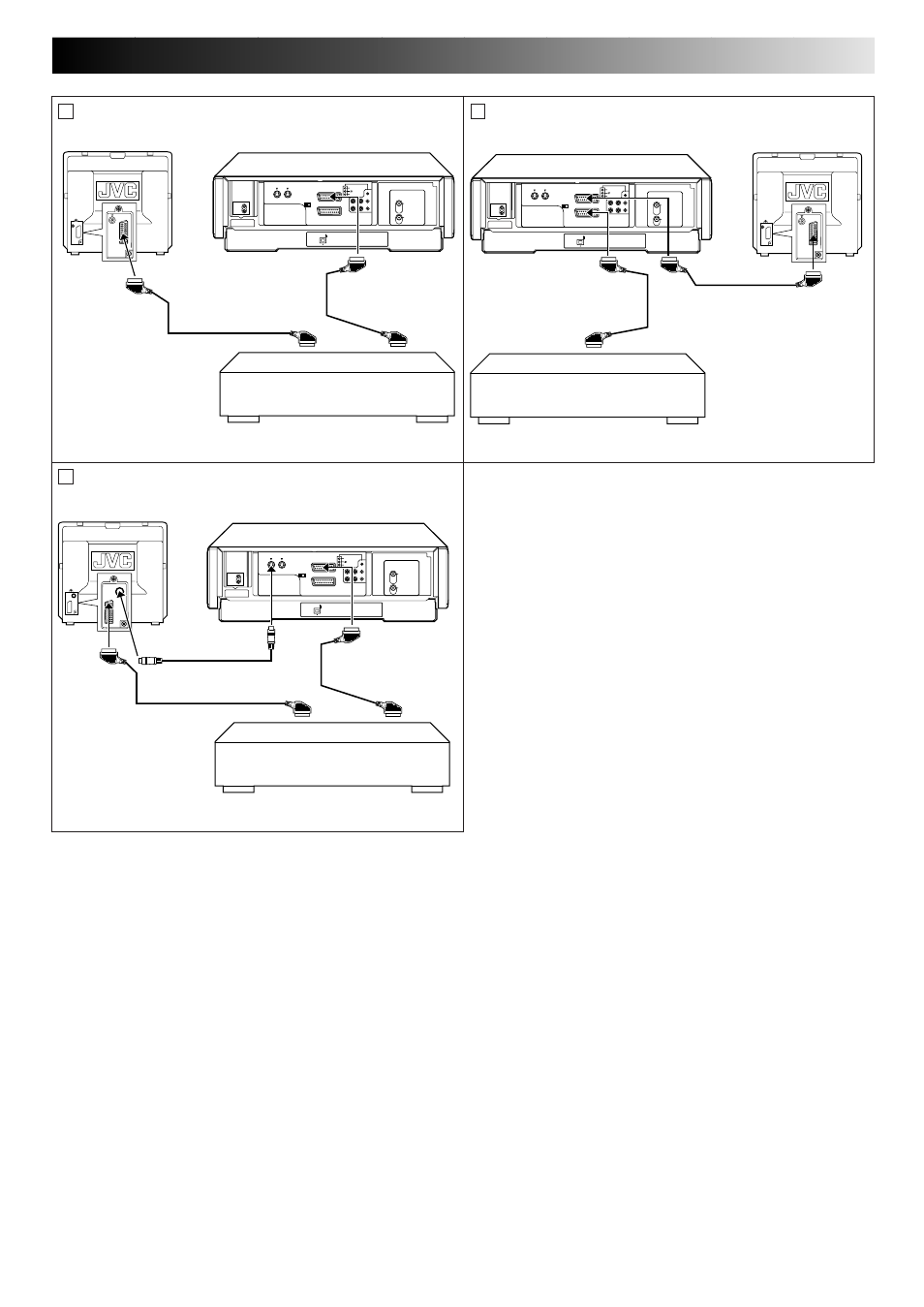

21-pol. SCART-Kabel
(mitgeliefert)
Zusätzlicher Videorecorder Zusätzlicher Videorecorder
Aufnahmegerät Wiedergabegerät
21-pol. SCART-Kabel
(mitgeliefert)
Dieser
Videorecorder
Aufnahmegerät
Dieser
Videorecorder
Wiedergabegerät
TV-Gerät
(AV-Modus)
Zusätzlicher Videorecorder
Wiedergabegerät
21-pol. SCART-Kabel
(mitgeliefert)
Dieser
Videorecorder
Aufnahmegerät
S-VIDEO-Kabel
(mitgeliefert)
TV-Gerät
(AV-Modus)
TV-Gerät
(AV-Modus)
21-pol. SCART-Kabel
(nicht mitgeliefert)
21-pol. SCART-Kabel
(nicht mitgeliefert)
21-pol. SCART-Kabel
(nicht mitgeliefert)
A B
C
