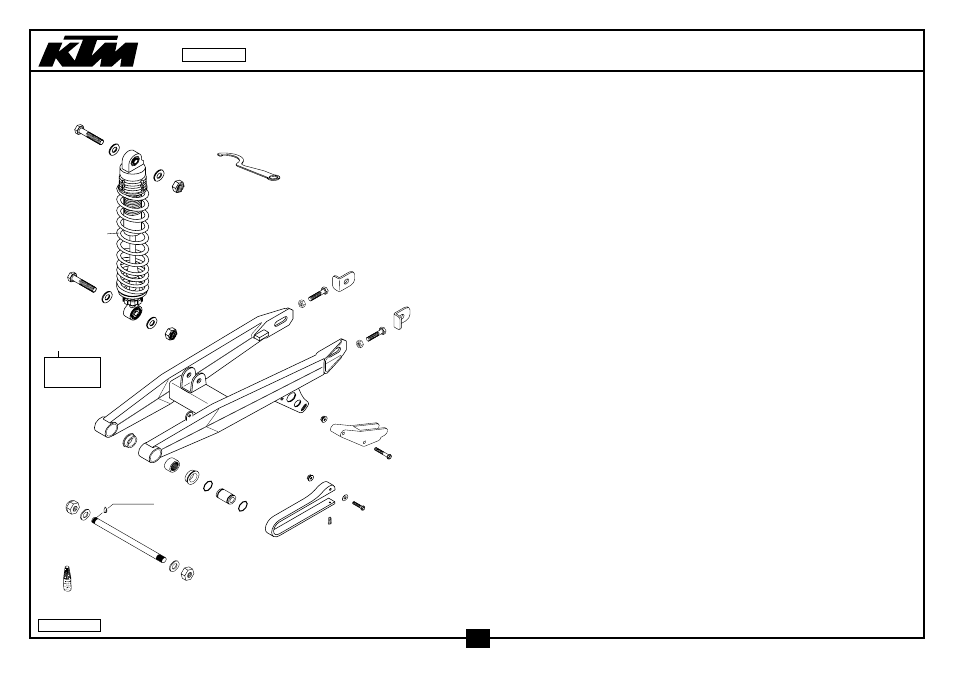

SCHWINGARM, FEDERBEIN
SWINGARM, SHOCK ABSORBER
60/65 ‘99
1
3
4
4
6
7
7
10
11
13
12
14
15
16
16
20
19
21
21
22
22
22
22
23
23
25
26
26
27
28
30
30
31
31
32
32
1,3,4,6,7,
10,11,12
01
24
29
LOCTITE 242
99-460.04.0
7
FIG
TEILNR/PARTNR
BEZEICHNUNG
DESCRIPTION
QTY
01*
460.04.030.144
SCHWINGARM KPL. 60/65 CCM ‘99
SWINGARM CPL. 60/65 CCM ‘99
1
3
546.03.097.000
NADELHÜLSE HK 2016
NEEDLE BUSH HK 2016
2
4
460.04.030.070
DISTANZBÜCHSE 20X26X30X9,7
SPACER BUSHING 20X26X30X9,7
4
6
460.04.030.071
LAGERBÜCHSE 12X20X36,5
BEARING BUSH 12X20X36,5
2
7
0770 160021
O-RING 16,00X2,00 VITON
O-RING 16,00X2,00 SILICON
4
10*
460.04.066.000
KETTENGLEITSCHUTZ 60/65 SX ‘99
CHAIN GUIDE FRONT 60/65 SX ‘99
1
11
0015 060303
SK.BUNDSCHRAUBE M 6X30 SW=8
HH COLLAR SCREW M 6X30 WS=8
1
12
0982 550163
SENKBL.SCHR. DIN7982- 5,5X16
SHEET MET.SCR.DIN7982- 5,5X16
1
13
530.02.046.000
SCHEIBE 6,4X14X0,8
WASHER 6,4X14X0,8
1
14
460.07.066.000
KETTENFÜHRUNG HINTEN 60/65 ‘98
CHAIN GUIDE REAR 60/65 ‘98
1
15
0015 060403
SK.BUNDSCHRAUBE M 6X40 SW=8
HH COLLAR SCREW M 6X40 WS=8
2
16
565.09.064.000
STOVER-FLANSCHMUTTER M6
SELF LOCKING NUT M6
3
19*
460.04.011.040
FEDER 215MM 4,0KG
SPRING 215MM 4,0KG
X
19*
460.04.011.048
FEDER 222MM 4,8KG
SPRING 222MM 4,8KG
X
20*
460.04.010.100
FEDERBEIN PAIOLI MC48 60/65’99
MONOSHOCK PAIOLI MC48 60/65’99
1
21
0931 100453
SK.SCHRAUBE DIN0931-M10X45
HH SCREW DIN0931-M10X45
2
22
0125 100003
UNTERLEGSCHEIBE DIN0125-A10,5
WASHER DIN0125-A10,5
4
23
0985 100003
SS.MUTTER DIN0985-M10
SELF LOCKING NUT DIN0985-M10
2
24
460.12.024.000
HAKENSCHLÜSSEL FÜR FEDERBEIN
HOOK WRENCH FOR SHOCK ABSORBER
1
25
460.04.037.000
SCHWINGARMBOLZEN 201MM M12X1 SWINGARM BOLT 201MM M12X1
1
26
0125 120003
UNTERLEGSCHEIBE DIN0125-A13
FLAT WASHER DIN0125-A13
2
27
0934 120103
SK.MUTTER DIN0934-M12X1
HEXAGON NUT DIN0934-M12X1
1
28*
0917 120103
HUTMUTTER DIN917-M12X1
NUT DIN917-M12X1
1
29
6 899 785
LOCTITE 242 BLAU 6CCM
LOCTITE 242 BLUE 6CCM
1
30
460.10.083.000
KETTENSPANNER 60/65 ‘98
CHAIN ADJUSTER 60/65 ‘98
2
31
0933 060303
SK.SCHRAUBE DIN0933-M 6X30
HH SCREW DIN0933-M 6X30
2
32
0934 060003
SK.MUTTER DIN0934-M 6
HEXAGON NUT DIN0934-M 6
2
* = NEUTEIL / NEW PART X = NACH BEDARF / AS REQUIRED
