*) Bei Bauwerkshöhen größer 20 m ist ein Staudruck von 1100 N/m 2 anzu-
setzen.
Montage mehrerer Antennen an einem Mast
Bei Montage mehrerer Antennen an einem Mast, darf keinesfalls
die maximale Belastbarkeit des Mastes oder der Schellen über-
schritten werden.

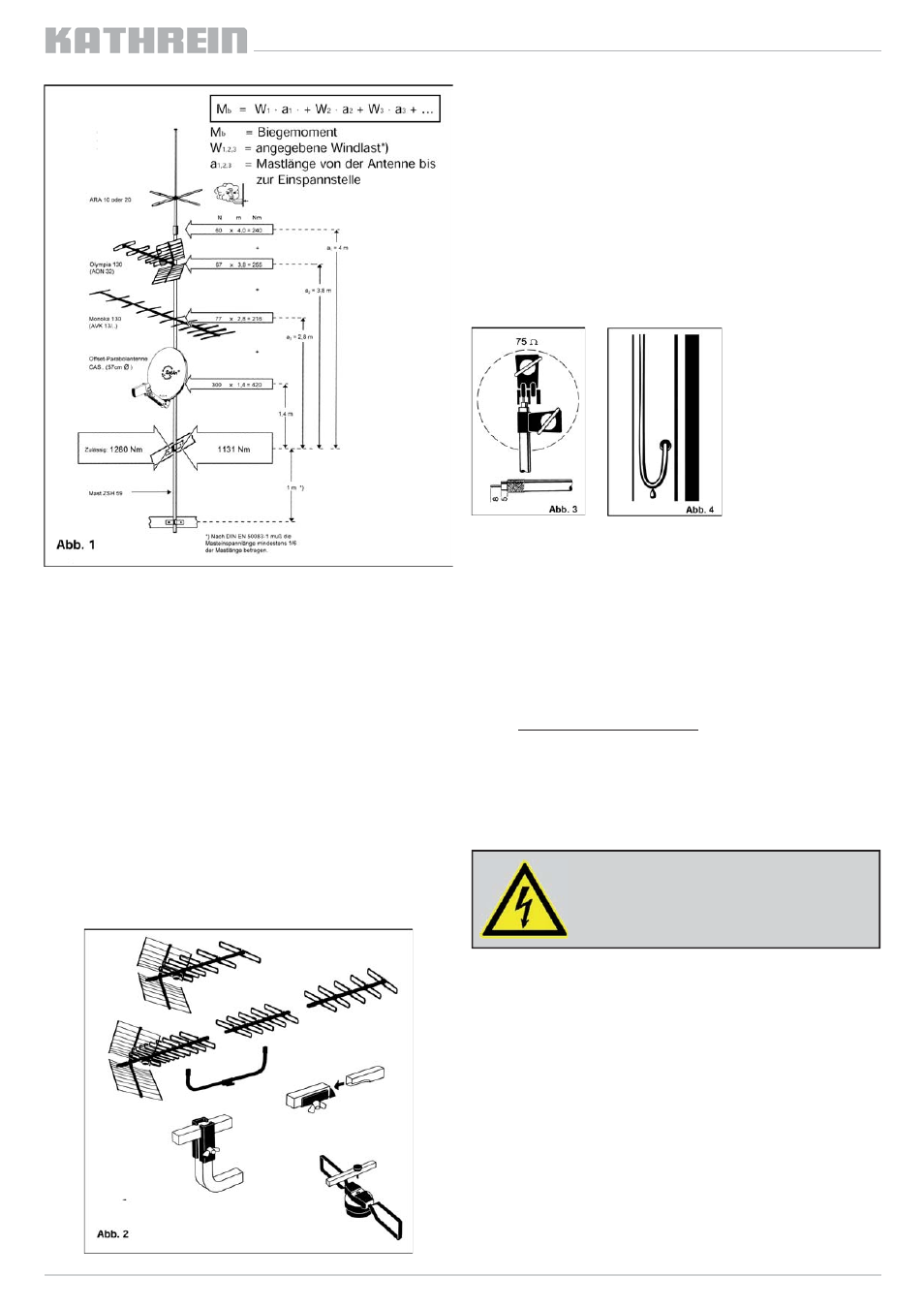

Antennenmontage
(Abb. 2)
1. Antennenteile, falls typenbezogen erforderlich, zusammenste-
cken und mit Flügelschrauben xieren.
2. Dipol mit Kabelanschlussgehäuse am Antennen-Vierkantrohr
mittels der Rändelschraube befestigen.
3. Re ektorgitter aufklappen und mit den Flügelschrauben durch
das Vierkant-Antennenrohr xieren.
4. Bei den Typen AOS 32, AOS 65 und AOT 65 den Unterzug an
den gekennzeichneten Stellen aufsetzen und mit den Flügel-
schrauben xieren.
5. Mastschelle aufklappen und Antenne am Mast befestigen. Zie-
hen Sie die Flügelmuttern an der Mastschelle nur leicht an,
damit Sie die Antenne noch auf besten Empfang ausrichten
können.
Kabelanschluss
(Abb. 3 - 4)
1. Rändelschraube am Kabelanschlussgehäuse lösen und De-
ckel abnehmen
2. Kabel abisolieren
3. Kabelanschlussklemme und Zugentlastungsklemme im Deckel
öffnen
4. Kabel anschließen und Klemmen festziehen
5. Deckel wieder auf das Anschlussgehäuse aufschrauben
6. Kabel nach den örtlichen Gegebenheiten verlegen, sodass es
nicht im Wind attern kann und nicht durchscheuert (verwen-
den Sie Kabelschellen oder -binder bzw. Isolierband)
7. Um das Eindringen von Wasser in den Mast oder das Mauer-
werk zu verhindern, sollten Sie mit dem Kabel einen „Wasser-
sack“ bilden (Abb. 5)
Ausrichten der Antenne
Antenne durch Drehen auf besten Empfang ausrichten. Verwen-
den Sie hierfür gegebenenfalls ein Antennen-Messgerät. Wählen
Sie für die Ausrichtung der Antenne ein beliebiges Programm am
TV- oder Messgerät. Ziehen Sie nach der Ausrichtung die Flügel-
schrauben an der Mastschelle fest.
Hinweis zum Empfang von DVB-T-Signalen
Kathrein-Antennen sind werkseitig für den Empfang von horizontal
polarisierten Signalen vormontiert. DVB-T-Signale werden jedoch
auch in vertikaler Polarisation abgestrahlt. Für den DVB-T-Emp-
fang muss die jeweilige Antenne in Ihrer Längsrichtung zum Sen-
der um 90° gegen den Uhrzeigersinn gedreht montiert werden. Die
Drehrichtung ist zu beachten, damit kein Wasser durch den Kabe-
leinlass in die Anschlussdose dringt. Bei richtiger Montage zeigt
der Kabelauslass schräg nach unten und der Kathrein-Schriftzug
ist horizontal ausgerichtet lesbar (Abb. 7). Bei falscher Montage
steht der Kathrein-Schriftzug auf dem Kopf.
Sicherheitshinweis:
Montageschritte:
Folgende Schritte müssen durchgeführt werden, damit die Antenne
für den Empfang von vertikal polarisierten Signalen am Mast mon-
tiert werden kann:
1. Die Mastbefestigungsschelle vom Tragrohr durch Lockern der
Klemmschrauben lösen
2. Mastbefestigungsschelle abziehen
3. Die Schelle um 90° im Uhrzeigersinn drehen
4. Mastbefestigungsschelle auf das Tragrohr an die vorherige Po-
sition aufschieben
5. Klemmschrauben anschließend wieder festziehen.
Zu Ihrer eigenen Sicherheit sollten Sie die
nachfolgend beschriebenen Montageschritte
auf dem Boden bzw. festem Untergrund und
nicht auf dem Dach vornehmen.
