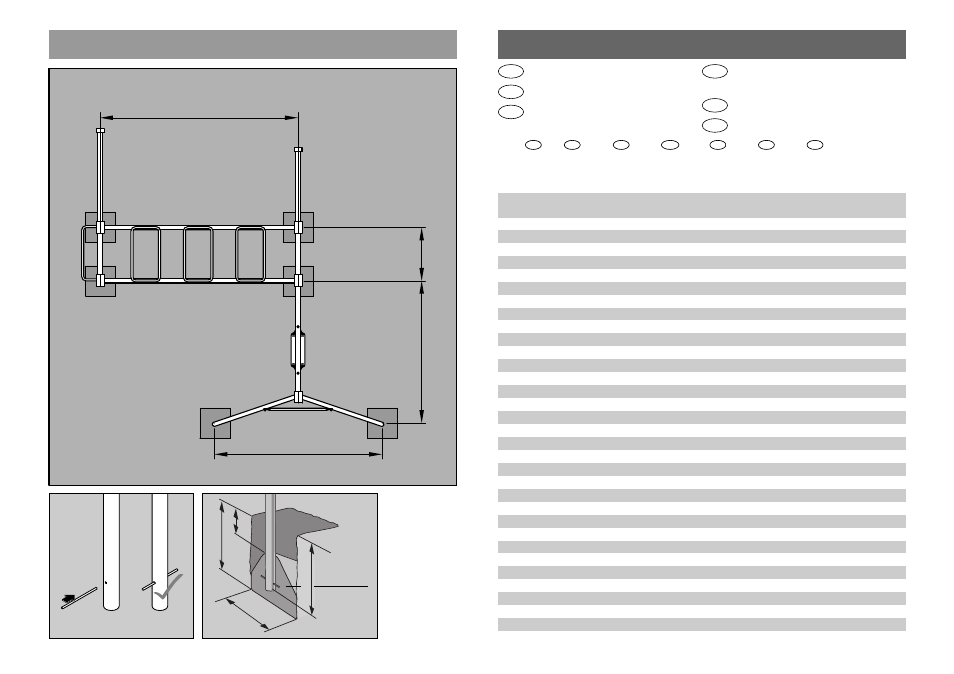

Ersatzteilzeichnung und –liste – Kettler 08398-600 Benutzerhandbuch
Seite 17
33
195 cm
180 cm
62 cm
230 cm
13
35x35 cm
50 cm
20 cm
45 cm
6x
Beton
concrete
béton
beton
34
Ersatzteilzeichnung und –liste
Spare parts drawing and list
Dessin et liste des pièces de rechange
Reserveonderdeeltekening en -lijst
Designación y lista de las piezas de
recambio
Disegno ed elenco dei pezzi di ricambio
Rysunek i lista części zamiennych
GB
E
F
NL
I
PL
Teil Bezeichnung
Stück
Ersatzteil-Nr.
Nr.
für 8398-600
1a Stützrohr
1
gelb 94210476
1c Stützrohr
1
blau 94210475
2a Leiterrohr
1
gelb 94210472
2c Leiterrohr
1
blau 94210471
3 Firstrohr (1800 mm)
1
94210480
4a Leitersprosse
2
gelb 94210251
4b Leitersprosse
1
rot 94210143
4c Leitersprosse
2
blau 94210485
5 Klemmschalen-Satz (4 Stück, Bl 374)
4
94210014
6 Trimmbügel
1
94210486
7 Bodenanker
6
97200617
8 Schaukelhaken (ø10 mm, L-Form) mit Befestigungsmaterial
5
25034097
9 Schwungbügel mit Buchsen
1
942010484
10a Sprossenrahmen
1
gelb 94210249
10b Sprossenrahmen
1
rot 94210157
10c Sprossenrahmen
1
blau 94210483
11 Schaukelsitz (kpl.)
1
94281100
12 Kletterseil mit S-Haken
1
73703021
13 Kappe fьr ш48,25 mm
3
10101098
14 Stopfen fьr ш25 mm
2
10100030
15 Radnabenbuchse fьr ш10 mm
2
10116013
16a Leiterstandrohr
1
gelb 94211048
16c Leiterstandrohr
1
blau 94211046
17 Firstrohr (1455 mm)
1
94210479
18 Firstrohrverlängerung
1
94210481
19a Standrohr (2400 mm)
1
gelb 94210474
19b Standrohr (2400 mm)
1
blau 94210473
20 Strebe
1
94210182
21 Klemmschalen-Paar (Bl 593)
1
94210313
22 Schraubenbeutel
1
94280159
23 Schaukelseil (kpl.)
2
73701033
24 Schraubenabdeckung
10
70130092
25 Seileinhängung
2
70132194
a = gelb
yellow
jaune
geel
amarillo
giallo
żótty
b = rot
red
rouge
rood
rojo
rosso
czerwony
c = blau
blue
bleu
blauw
azu
blu
niebieski
