Montageanweisung
12
Abstand zur entzündlichen Materialien: mindestens 150 mm
1
Achtung! Bei der Ableitung von Abluft sind behördliche Vorschriften zu beachten.
1
Achtung! Abluft nicht in einen Schornstein leiten, der von Geräten benutzt wird, die mit
Gas oder anderen Brennstoffen betrieben werden.
Montage neben einem Gas-Gerät
1
Achtung! Das Gerät darf nicht zwischen zwei Gas-Geräten eingebaut werden.
1
Achtung! Wird neben dem Tischabzug ein Gas-Gerät montiert, darf der Tischabzug nur
auf der entgegengesetzen Seite Luft abziehen. Hierfür muss der Flügel, der dem Gas-Ge-
rät am nächsten ist, entfernt und die mitgelieferte Abdeckung montiert werden.

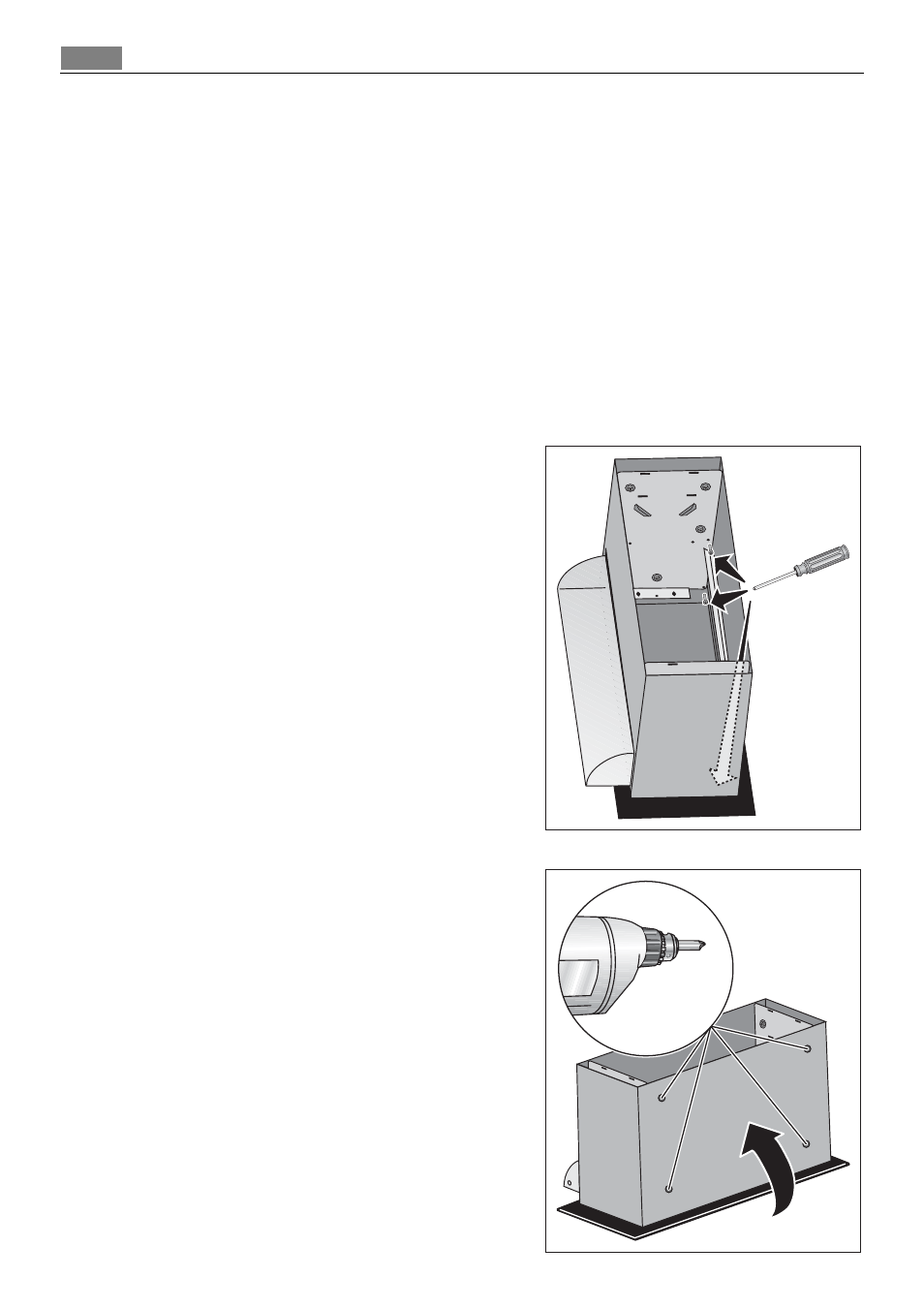

Flügel entfernen
1. Tischabzug einschalten und in die obere Positi-
on bringen.
2. Ventilatorstufe ausschalten.
3. Federn des Filters an den Seiten eindrücken und
entfernen.
4. Filter herausnehmen.
5. Gehäuseoberteil abnehmen und auf eine wei-
che Unterlage legen.
6. Zwei Schrauben entfernen, die den Flügel halten.
7. Einzelne Schraube entfernen, die den Hebel
hält, der den Flügel schließt.
8. Flügel entfernen.
Abdeckung montieren
1. Abdeckung an die Glaskeramik anlegen.
2. Abdeckung an das Gehäuseoberteil legen.
3. Vier Bohrungen auf dem Gehäuseoberteil mar-
kieren. Abdeckung als Schablone nehmen.
4. Abdeckung entfernen und die vier Bohrungen
am Gehäuseoberteil bohren.
5. Klebefolie abziehen.
6. Abdeckung in Position an das Gehäuseoberteil
pressen.
7. Abdeckung mit den mitgelieferten Blindnieten
fixieren.
8. Filter, Federn und Gehäuseoberteil in umge-
kehrter Reihenfolge einbauen.
