Einbau in die Küchen−
arbeitsplatte
Notieren Sie vor dem Einbau die Seriennummer
vom Typenschild des Gerätes in die Gebrauchsan-
weisung unter Kapitel “Service”. Diese Nummer
wird bei Serviceanforderungen benötigt und ist im
Originaltypenschild auf der Unterseite des Gerätes
nach dem Einbau nicht mehr zugänglich.
Einbau in Holzabdeckungen
1. Einbauherd, Rechaud, Schaltkasten oder Elektronische
Steuerung nach seperater Installationsanweisung ein-
bauen. Diese sind mit einem speziellen Stecksystem
ausgestattet. Sie dürfen nur mit Geräten des passenden
Systems kombiniert werden.
2. Der seitliche Abstand des Kochfeldes zu einem Hoch-
schrank muss mindestens 50 mm, zur Rückwand min-
destens 50 mm betragen (Fig.1).
3. Arbeitsplatte nach vorgeschriebenem Ausschnittmass
ausschneiden (Fig.2). Die Toleranzmasse dürfen nicht
überschritten werden.
Die Ausschnittfläche der Arbeitsplatte mit geeignetem
Lack gegen Feuchtigkeit versiegeln.
4. Die Arbeitsplatte im Ausschnittbereich gut reinigen.
5. Dichtung im Auflagerahmen auf einwandfreien Sitz und
lückenlose Auflage prüfen. Bitte keine zusätzliche Sili-
kon-Dichtungsmasse auftragen, da im Falle eines Aus-
baus des Glaskeramikkochfeldes die Dichtung einer-
seits und die Abdeckungsoberfläche andererseits
Schaden nehmen können.
6. Glaskeramik-Kochfeld in Ausschnitt legen und ausrich-
ten.
7. Klemmkrallen (pos.1/Fig.5a/5b) mit der Holzab-
deckung verspannen.
8. Der Berührungsschutz muss durch den Einbau gewähr-
leistet sein.
9. Unter dem Kochfeld muss ein freier Abstand von minde-
stens 20 mm vorhanden sein (Fig.1).
Schubladen dürfen nur mit einem TSB
0
(Temperatur-
und Berührungsschutz, Einbauzubehör Glaskeramik)
unter dem Kochfeld montiert sein (Fig.4).
П
П
П
П
min. 50 mm min. 50 mm min. 50 mm
20 mm 20 mm

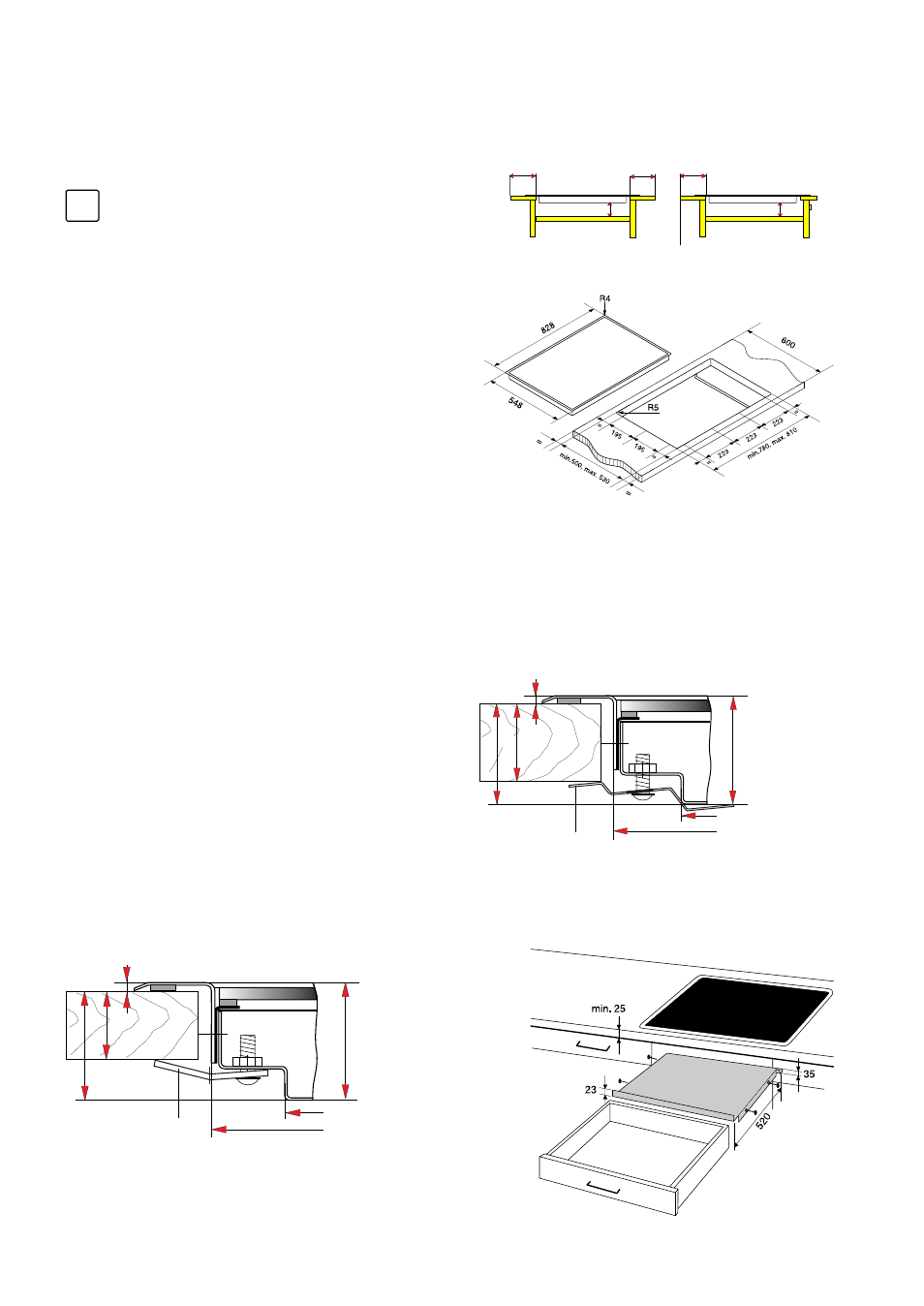

Fig.1
i
Fig.2
Fig.5a Einbau in Holzabdeckung (seitlich)
724x444
774x494
3
39 42
Pos.1
25-40
724x444
774x494
25-40
3
39
42
Pos.1
Fig.5b Einbau in Holzabdeckung (vorne, hinten) Fig.4
