MONTAGE
TECHNISCHE INFORMATIONEN FÜR DEN INSTALLATEUR
• Diese Kochmulde kann in eine Arbeitsplatte mit einer Stärke von 20 bis 40 mm eingelassen werden.
• Ist unter der Kochmulde kein Backofen vorgesehen, muss dort ein Trennboden angebracht werden, der
mindestens ebenso so groß wie die Aussparung der Arbeitsplatte ist. Der Trennboden ist in einem Höchstabstand
von 150 mm von der Oberseite der Arbeitsplatte zu installieren, der Abstand von der Unterseite der Kochmulde
muss dabei jedoch mindestens 20 mm betragen. Falls Sie einen Backofen unter der Kochmulde installieren
möchten, verwenden Sie nur ein mit einem Kühlsystem ausgestattetes Whirlpool-Produkt. Der Hersteller ist von
jeder Haftung freigestellt, wenn unter der Kochmulde eine Backofen einer anderen Marke eingebaut wird.
• Achten Sie vor der Installation darauf, dass:
- die Gegebenheiten der lokalen Gasversorgung (Gasart und Gasdruck) mit den Einstellungen der Kochmulde
vereinbar sind (siehe Typschild und Düsentabelle).
- Die Außenseiten der an die Kochmulde angrenzenden Einbaumöbel oder Geräte müssen gemäß örtlicher Vorschriften
hitzebeständig sein.
- Verbrennungsprodukte müssen mit Hilfe von speziellen Abzugshauben oder mit elektrischen Wand- und/oder
Fensterlüftern nach außen abgeführt werden.
- Kontinuierliche natürliche Luftumwälzung ist durch eine Wandöffnung von mindestens 100 cm 2 zu gewährleisten. Die
Wandöffnung muss:
a) permanent und in einer Außenwand des zu belüftenden Raums angebracht sein;
b) so beschaffen sein, dass sie weder von außen noch von innen (und auch nicht zufällig) verstopft werden kann;
c) durch Kunststoff-, Metallgitter oder ähnliches geschützt sein, wobei dieser Schutz jedoch nicht die o. a. effektive
Entlüftungsfläche reduzieren darf;
d) in Bodennähe so angebracht sein, dass der Betrieb der Abzugsanlage nicht gestört wird.
GASANSCHLUSS
• Der Gasanschluss muss den örtlichen Vorschriften entsprechen.
• Sie können örtliche Sondervorschriften für einige Länder in dem separat beigelegten Blatt “Nationale
Sicherheitsvorschriften” finden. Finden Sie darin keine Informationen zu Ihrem Land, bitten Sie den Installateur um
genauere Angaben.
• Der Anschluss der Kochmulde an das öffentliche Gasnetz oder eine Gasflasche muss mit einer stabilen Kupfer- oder
Stahlleitung und zugelassenen Kupplungen oder mit einem durchgehenden Edelstahl-Schlauch gemäß den örtlichen
Vorschriften erfolgen. Die maximale Länge des Schlauches beträgt 2 Meter.

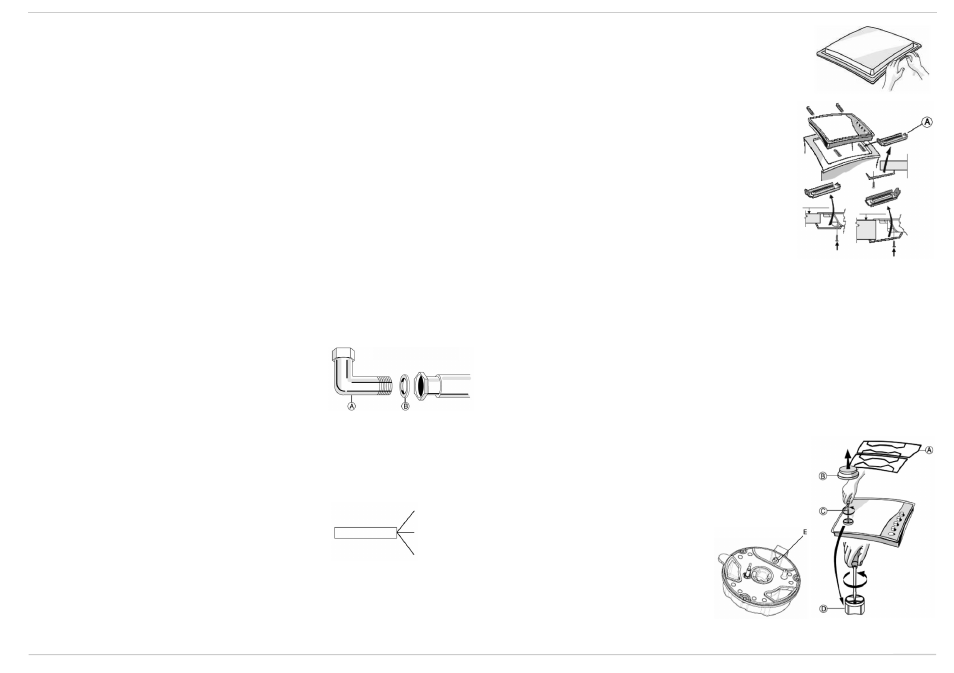

• Setzen Sie vor dem Anschluss des Schlauchs an den Rohrkrümmer (A), die
mitgelieferte Dichtungsscheibe (B) in Anlehnung an Norm EN 549 ein.
Für Belgien - der Winkelanschluss des Geräts muss durch die mitgelieferte
Verbindung ersetzt werden.
Achtung: Bei Verwendung eines Edelstahl-Schlauches muss dieser so montiert werden, dass er keine frei beweglichen
Teile der Möbel berührt. Er muss ohne Behinderungen verlegt werden und auf seiner ganzen Länge kontrollierbar sein.
• Suchen Sie nach dem Anschluss an das Gasnetz mit Seifenwasser nach eventuellen undichten Stellen.
ELEKTRISCHER ANSCHLUSS
• Der elektrische Anschluss muss unter Einhaltung der örtlichen Sicherheitsvorschriften vorgenommen werden.
• Die Daten über Spannung und Leistungsaufnahme finden sich auf dem Typschild.
• Die Erdung des Gerätes ist gesetzlich vorgeschrieben.
• Der Hersteller ist nicht haftbar für etwaige durch Missachtung dieser Vorschriften entstandene
Verletzungen von Personen und Tieren oder Sachschäden.
• Verwenden Sie bei der Installation der Kochmulde einen mehrpoligen Stromunterbrecher mit einer
Kontakttrennung von mindestens 3 mm, der eine vollständige Trennung vom Netz gewährleistet.
• Bei Beschädigung darf das Stromkabel nur durch ein Kabel mit identischen Eigenschaften wie das
Originalkabel ersetzt werden (Typ H05V2V2-F T90°C oder H05RR-F).
Diese Arbeit darf nur von einem qualifizierten Elektriker durchgeführt werden.
Erde
(gelb/grün)
L
N
UMSTELLUNG AUF VERSCHIEDENE GASARTEN
Falls das Gerät mit einer anderen Gasart betrieben wird, die von der auf dem Typenschild und dem orangefarbenen
Aufkleber angegebenen abweicht, müssen die Düsen ausgewechselt werden.
Entfernen Sie den orangefarbenen Aufkleber und kleben Sie diesen in die Benutzerinformation.
Benutzen Sie für die in der Benutzerinformation angeführten Gasdrücke geeignete Druckregler.
• Die Gasdüsen dürfen nur vom Kundendienst oder einem qualifizierten Fachmann ausgewechselt werden.
• Gasdüsen, die nicht mit den Gerät geliefert werden, müssen beim Kundendienst bestellt werden.
• Stellen Sie die Mindeststufe der Hähne ein.
Hinweis: Bei Verwendung von flüssigem Erdölgas (G30/G31) muss die Schraube zur Einstellung der Mindeststufe
so fest wie möglich angezogen werden.
Sollten Sie Schwierigkeiten beim Drehen der Brennerknöpfe haben, lassen Sie bitte die Brennerhähne durch den
Kundendienst austauschen.
AUSTAUSCH DER DÜSEN (siehe Tabelle in der beiliegenden Benutzerinformation)
• Topfhalterungen (A) entfernen
• Brenner (B) herausheben
• Verwenden Sie einen entsprechend dimensionierten
Steckschlüssel (C), um die zu ersetzende Düse
herauszuschrauben.
• Ersetzen Sie sie durch die für die neue Gasart passende
Düse.
• Setzen Sie die Düse ein (D).
• Wenn Sie einen Triple Crown Brenner besitzen,
verwenden Sie einen Seitenschlüssel zum Ersetzen der
Düse (E).
Vor der Installation der Kochmulde befestigen Sie das mit
den Düsen gelieferte Gaseichschild so, dass es die
bestehenden Informationen zur Gaseichung überdeckt.
MONTAGE
Setzen Sie nach sorgfältiger Reinigung der Oberfläche der
Kochmulde das beiliegende Dichtungsprofil ein, wie in der
Abbildung gezeigt wird.
Setzen Sie die Kochmulde in die Aussparung ein, die Sie
entsprechend der Maßangaben in der Anleitung in der
Arbeitsplatte angebracht haben.
Hinweis: Das Stromkabel muss lang genug sein, um
die Kochmulde von der Arbeitsplatte abheben zu
können.
1. Setzen Sie die Klammern in die entsprechenden
Bohrungen ein und ziehen Sie diese mit ihren
Schrauben fest.
2. Bringen Sie in der Arbeitsplatte einen Ausschnit mit
den in den beiliegenden Anleitung aufgeführten
Abmessungen an.
3. Setzen Sie die Kochmulde in die Arbeitsplatte ein.
