4.9 Induktivität
4.10Dioden-Test
OFF 43H
4.3H
430mH
43mH
4.3mH
10A
430mA
43mA
4.3mA
430µA
T/C IR 430µF
4.3µF
430nF
43nF
4.3nF
HZ
LOGIC
d
eo
w
v
b b b b
A mAµA COM V od Hz
1. Stecken Sie das rote Prüfkabel in die Buchse V o
ein, das schwarze in die Buchse COM.
2. Vergewissern Sie sich, daß an der zu prüfenden
Diode keine Spannung anliegt.

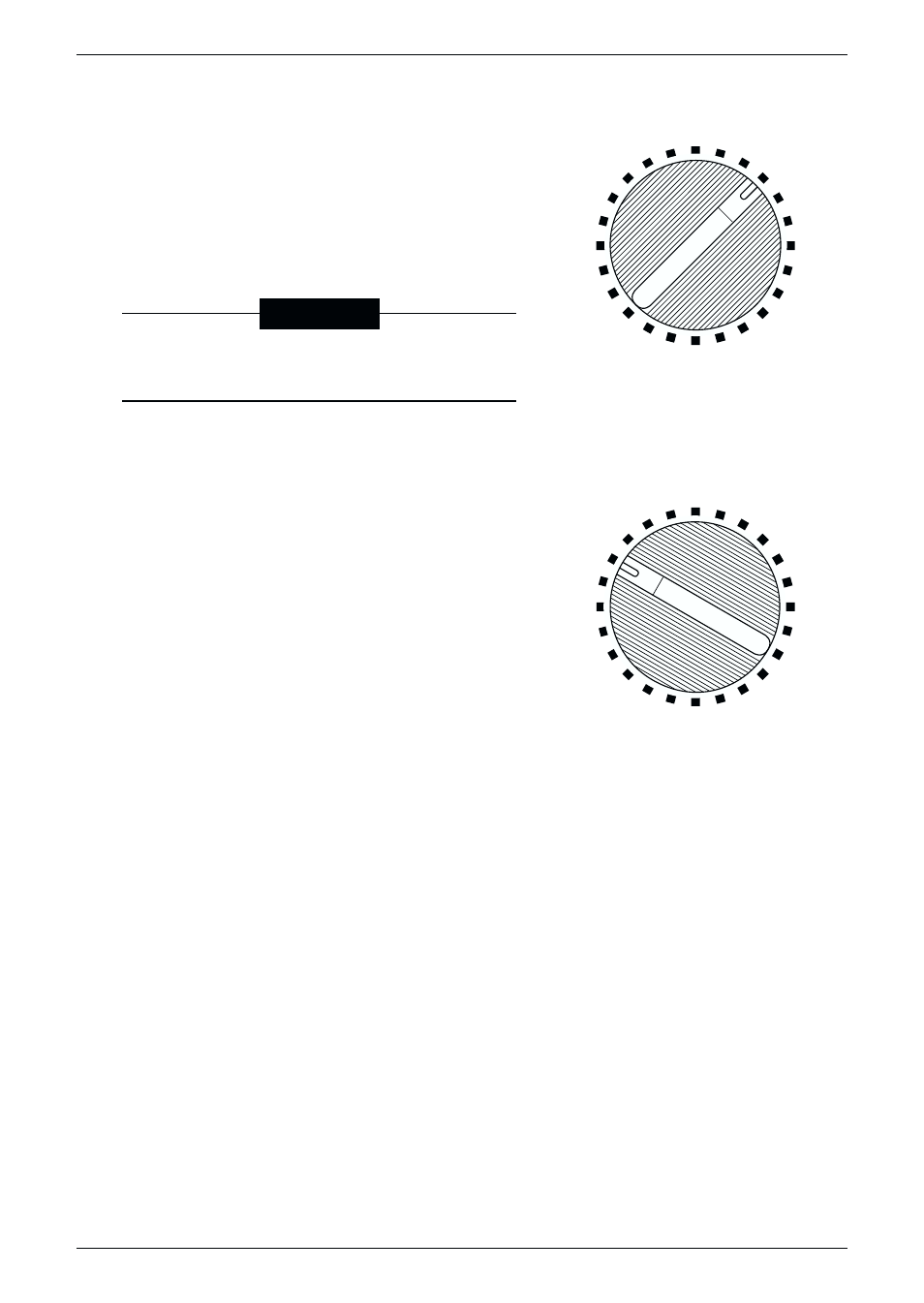

3. Stellen Sie den Drehschalter auf die Position d .
4. Halten Sie die rote Prüfspitze an die Anode der
Diode und die schwarze Prüfspitze an die
Kathode. In der Durchlaßrichtung muß bei Si-
Dioden eine Spannung von ca. 0,6 V angezeigt
werden, bei Ge-Dioden eine Spannung von 0,2 V.
5. Kehren Sie nun die Polarität der Messung um:
Berühren Sie die Kathode mit der schwarzen
Prüfspitze und die Anode mit der roten. In
Sperrichtung erhalten Sie nun die Anzeige OL.
Wenn Sie in beiden Prüfrichtungen die Anzeige
OL erhalten, ist die Diode defekt (in beiden
Richtungen gesperrt). Erhalten Sie in der einen
Richtung die Anzeige 0,6 V und in der anderen
Richtung “.000” (oder einen anderen Wert), ist die
Diode in beiden Richtungen durchlässig, d.h.
ebenfalls defekt.
OFF 43H
4.3H
430mH
43mH
4.3mH
10A
430mA
43mA
4.3mA
430µA
T/C IR 430µF
4.3µF
430nF
43nF
4.3nF
HZ
LOGIC
d
eo
w
v
ff
Cx/Lx
1. Stellen Sie am Drehschalter den gewünschten
Induktivitätsbereich ein.
2. Stecken Sie die Leitungen des Kondensators in
der Buchse Cx Lx ein.
3. Lesen Sie die Induktivität auf dem Display ab.
- ACHTUNG -
An die Buchse Cx Lx darf keine Spannung
angelegt werden.
Meßbereiche
