VEGA VEGAPULS 62 (≥ 2.0.0 - ≤ 3.8) 4 … 20 mA_HART four-wire Benutzerhandbuch
Seite 23
Advertising
100%
0%
1
> 300 mm
A

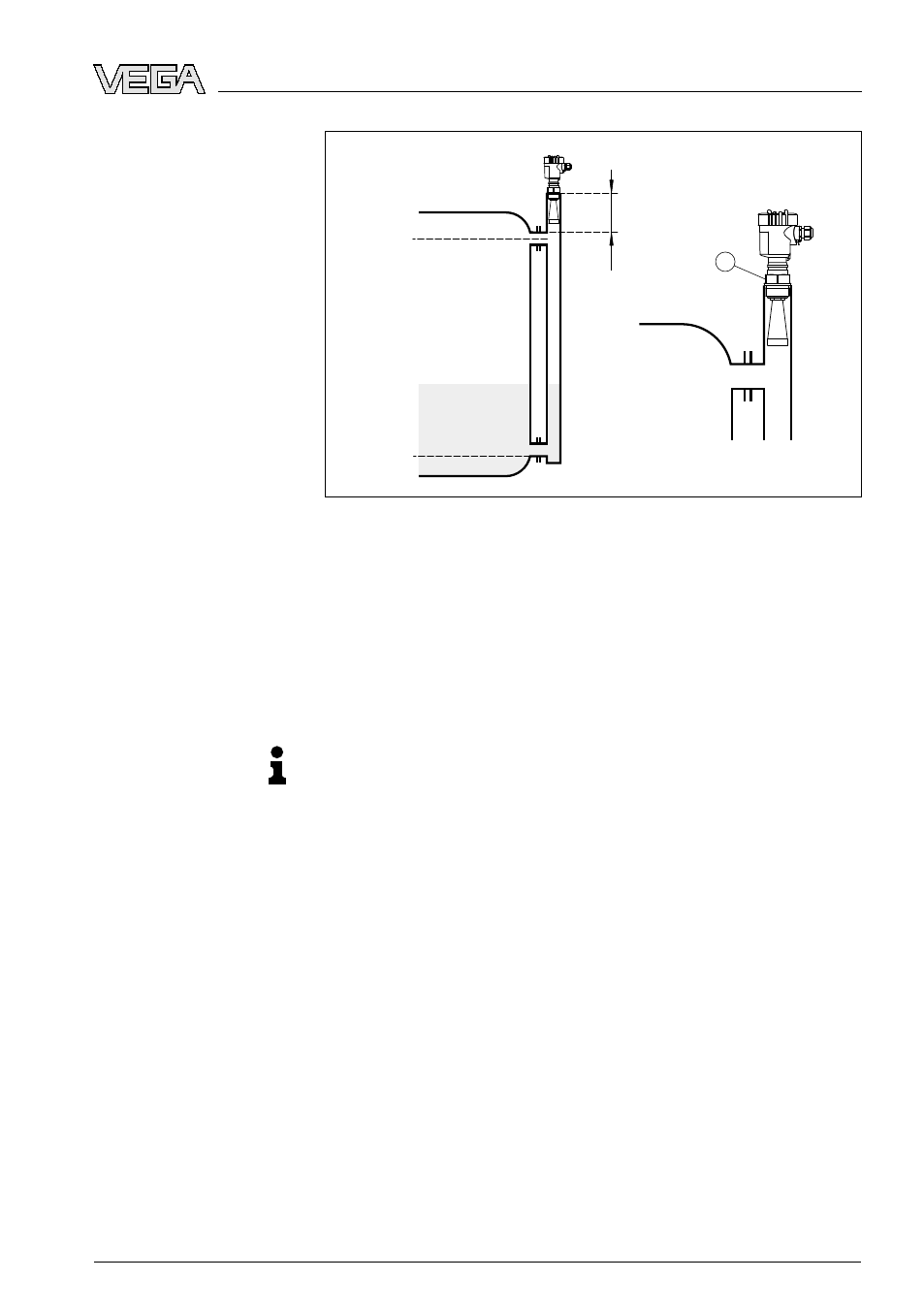

bb. 16: VEGAPULS 62 in einem Bypassrohr. Die Polarisationsmarkierung am
P
rozessanschluss muss in einer Ebene mit den Rohrbohrungen oder den
R
ohranschlussöffnungen liegen.
1
M
arkierung der Polarisationsrichtung
Bei der Montage des Sensors auf einem Bypassrohr sollte der
VEGAPULS 62 ca. 300 mm (11.81 in) oder mehr von der oberen
Rohrverbindung entfernt montiert sein. Verwenden Sie bei einer
extrem rauen Innenseite des Rohrs ein eingeschobenes Rohr (Rohr im
Rohr) oder einen Radarsensor mit Rohrantenne.
Information:
Beim VEGAPULS 62 in Flanschausführung liegt die Polarisations-
ebene immer mittig zwischen zwei Flanschbohrungen.
VEGAPULS 62 • 4 … 20 mA/HART - Vierleiter
23
4 M
ontieren
28440
-DE
-090224
