10 Anhang
VEGACAL 66 • Profibus PA
30037-DE-130904
Gehäuse in Schutzart IP 66/IP 68 (1 bar)
117 mm (4.61"
)
~ 103 mm
(4.06")
ø 77 mm
(3.03")
116 mm (4.57"
)
~ 150 mm (5.91")
ø 84 mm (3.31")
120 mm (4.72"
)
~ 105 mm (4.13")
ø 84 mm
(3.31")
M20x1,5
2
M20x1,5/
½ NPT
M16x1,5
3
M20x1,5
M20x1,5
1

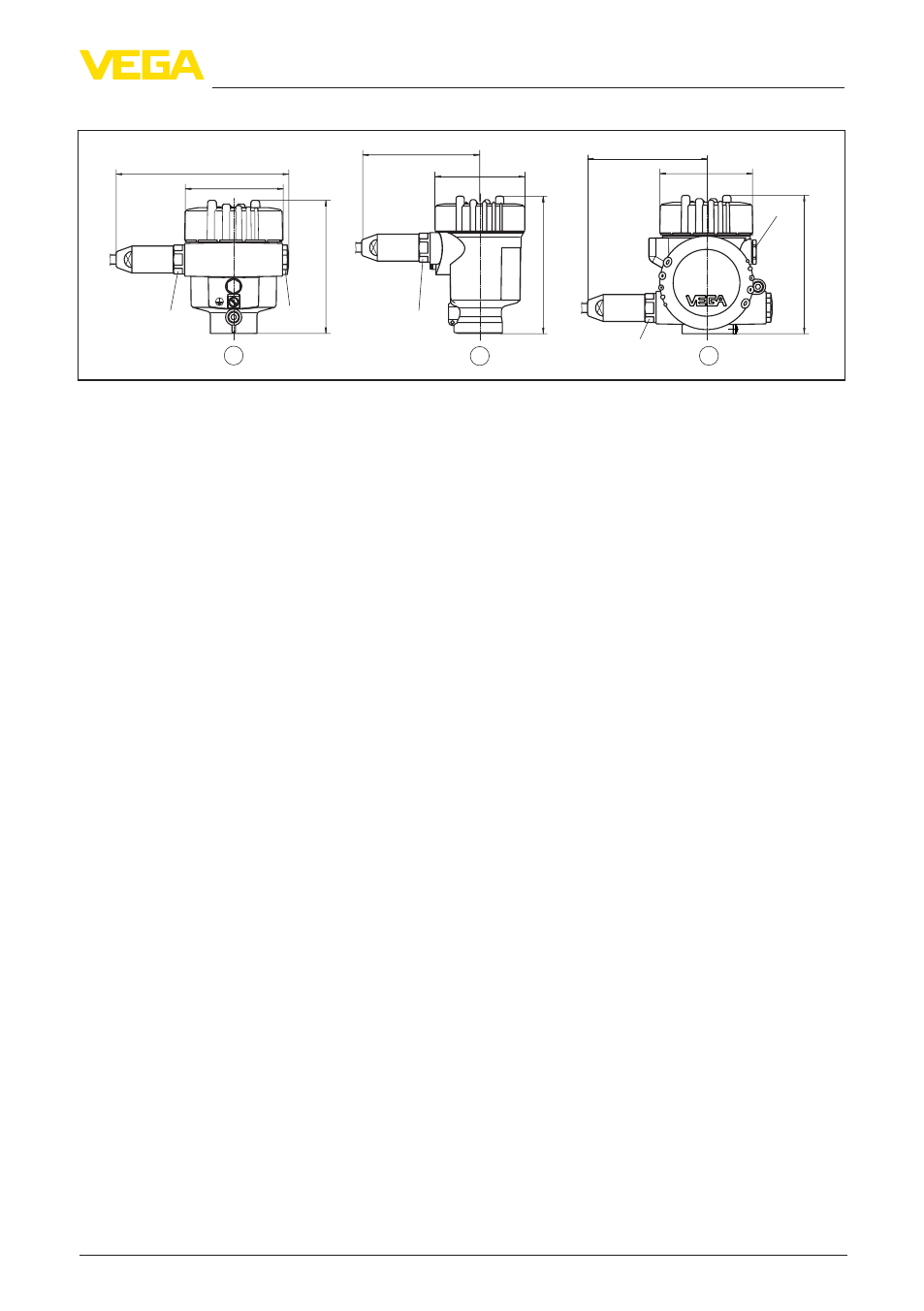

Abb. 31: Gehäuseausführungen in Schutzart IP 66/IP 68 (1 bar) - mit eingebautem Anzeige- und Bedienmodul
vergrößert sich die Gehäusehöhe um 9 mm/0.35 in
1 Aluminiumgehäuse
2 Edelstahlgehäuse - Feinguss
2 Edelstahl-Zweikammergehäuse - Feinguss
