8 Instandhalten und Störungen beseitigen
VEGACAL 65 • 4 … 20 mA/HART - Zweileiter
30033-DE-130822
Die Elektronikeinsätze unterscheiden sich nur im Signalausgang und
passen für alle Sensoren der Serie 60.
Dabei sind folgende Typen verfügbar:
•
CL-E60H (4 … 20 mA/HART)
•
CL-E60P (Profibus PA)
•
CL-E60F (Foundation Fieldbus)
Bei Ex-Anwendungen darf nur ein Elektronikeinsatz mit entsprechen-
der Ex-Zulassung eingesetzt werden.
8.4 Elektrode kürzen
Die Elektrode (Seil) kann beliebig gekürzt werden.
1. Die beiden Gewindestifte am Straffgewicht lösen (Innensechs-
kant) und die Gewindestifte herausdrehen.
2. Seil aus dem Straffgewicht herausziehen.
3. Um ein Verspleißen des Stahlseils beim Abschneiden zu verhin-
dern, das Seil vor dem Kürzen mit einem Lötkolben oder einer
Lötflamme um die Schnittstelle herum verzinnen oder mit einem
Draht stramm zusammenbinden.
4. Seil mit Trennscheibe oder Metallsäge am unteren Ende ablän-
gen. Dabei auf die korrekte Länge achten.
70 mm (2.76"
)
200 mm
(7.87"
)

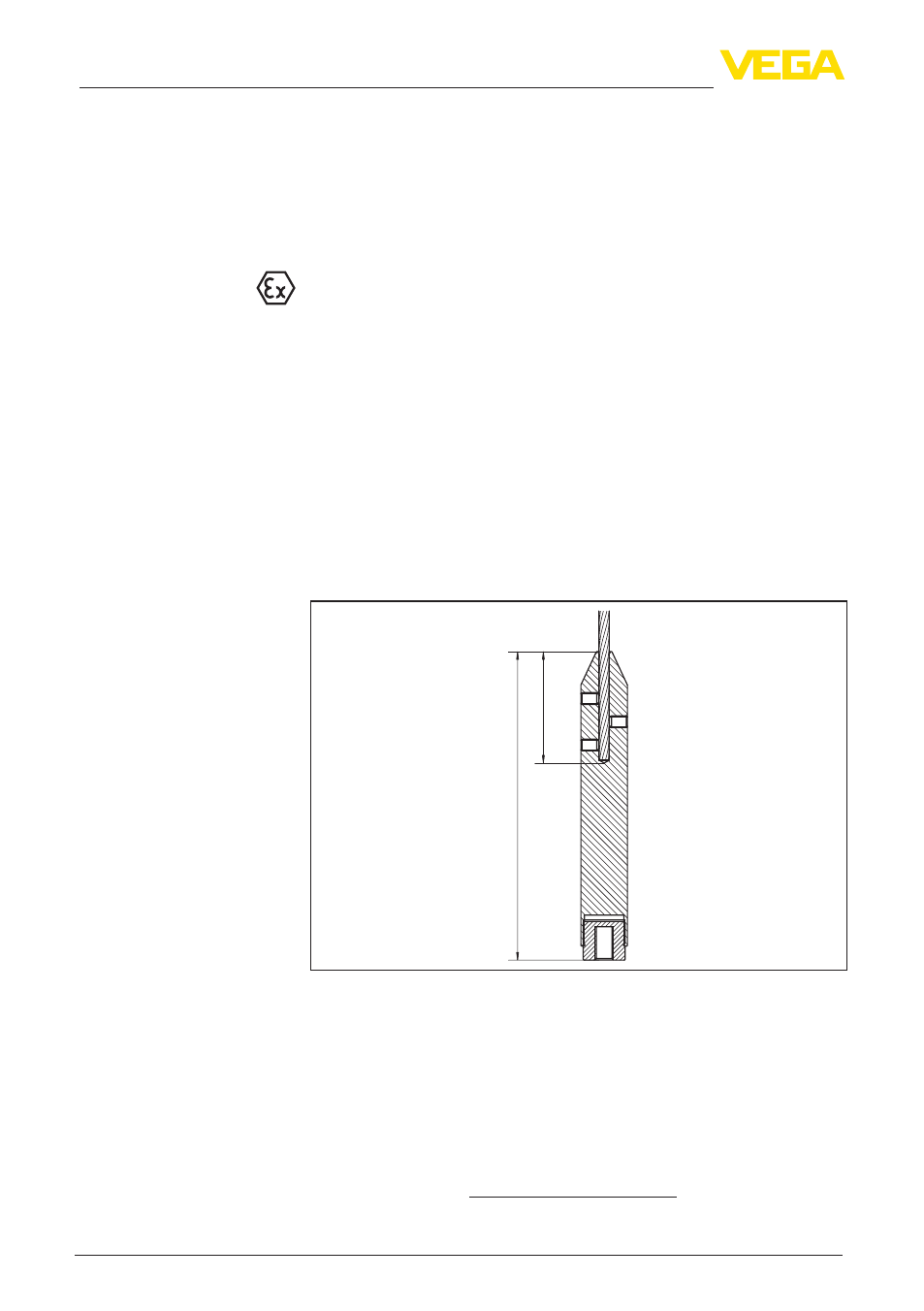

Abb. 26: Straffgewicht berücksichtigen und Seil entsprechend kürzen
5. Straffgewicht wieder bündig auf das Seil schieben und mit den
beiden Gewindestiften fixieren.
6. Abgleich erneut durchführen. Siehe dazu "Inbetriebnahmeschrit-
te, Min.-Abgleich durchführen - Max.-Abgleich durchführen".
8.5 Vorgehen im Reparaturfall
Ein Reparaturformular sowie detallierte Informationen zur Vorgehens-
weise finden Sie auf www.vega.com/downloads und "Formulare und
Zertifikate".
Elektrode kürzen
