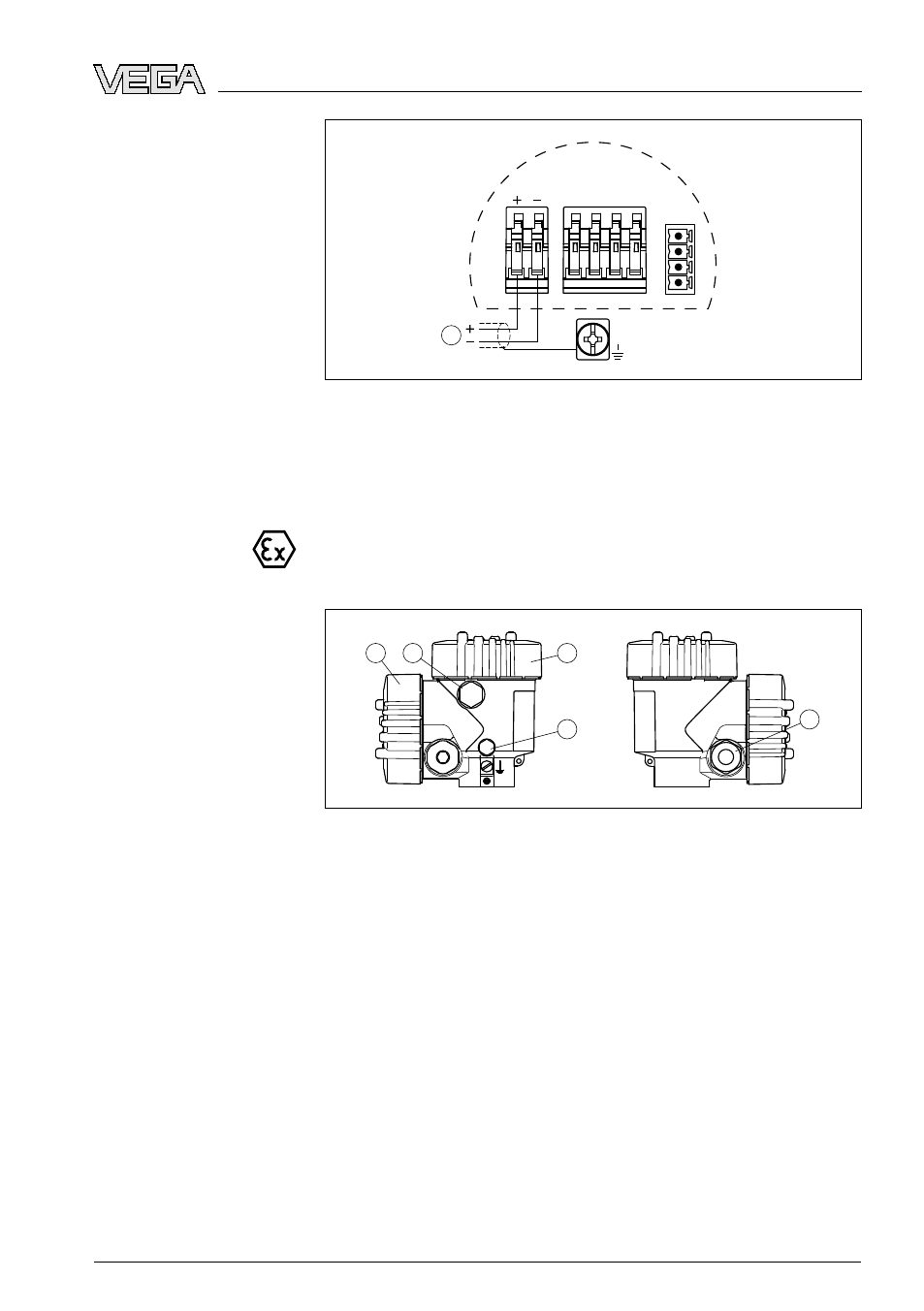

Abb. 17: Anschlussplan Einkammergehäuse
1
Spannungsversorgung/Signalausgang
5.4 Anschlussplan Zweikammergehäuse
Die nachfolgenden Abbildungen gelten sowohl für die Nicht-Ex- und als
auch für die Ex-ia-Ausführung. Die Ex-d-Ausführung wird im nächsten
Unterkapitel beschrieben.
1
2
3
4
5
Abb. 18: Zweikammergehäuse
1
Gehäusedeckel Anschlussraum
2
Blindstopfen oder Anschlussstecker M12 x 1 für VEGADIS 61 (optional)
3
Gehäusedeckel Elektronikraum
4
Filterelement für Luftdruckausgleich
5
Kabelverschraubung
Anschlussplan
Gehäuseübersicht
VEGAPULS 66 Email • Foundation Fieldbus
25
5 A
n die Spannungsversorgung anschließen
