10 Anhang
VEGABAR 52 • 4 … 20 mA
36716-DE-130311
VEGABAR 52, Flanschanschluss für die Papierindustrie 2
43 mm (1.69")
ø
48 mm
(1.89")
23 mm (0.91")
43 mm (1.69")
ø
48 mm
(1.89")
23 mm (0.91")
50
mm
(1.97")
50
mm
(1.97")
115
mm
(4.53")
115
mm
(4.53")
68 mm (2.68")
68 mm (2.68")
FT
EV

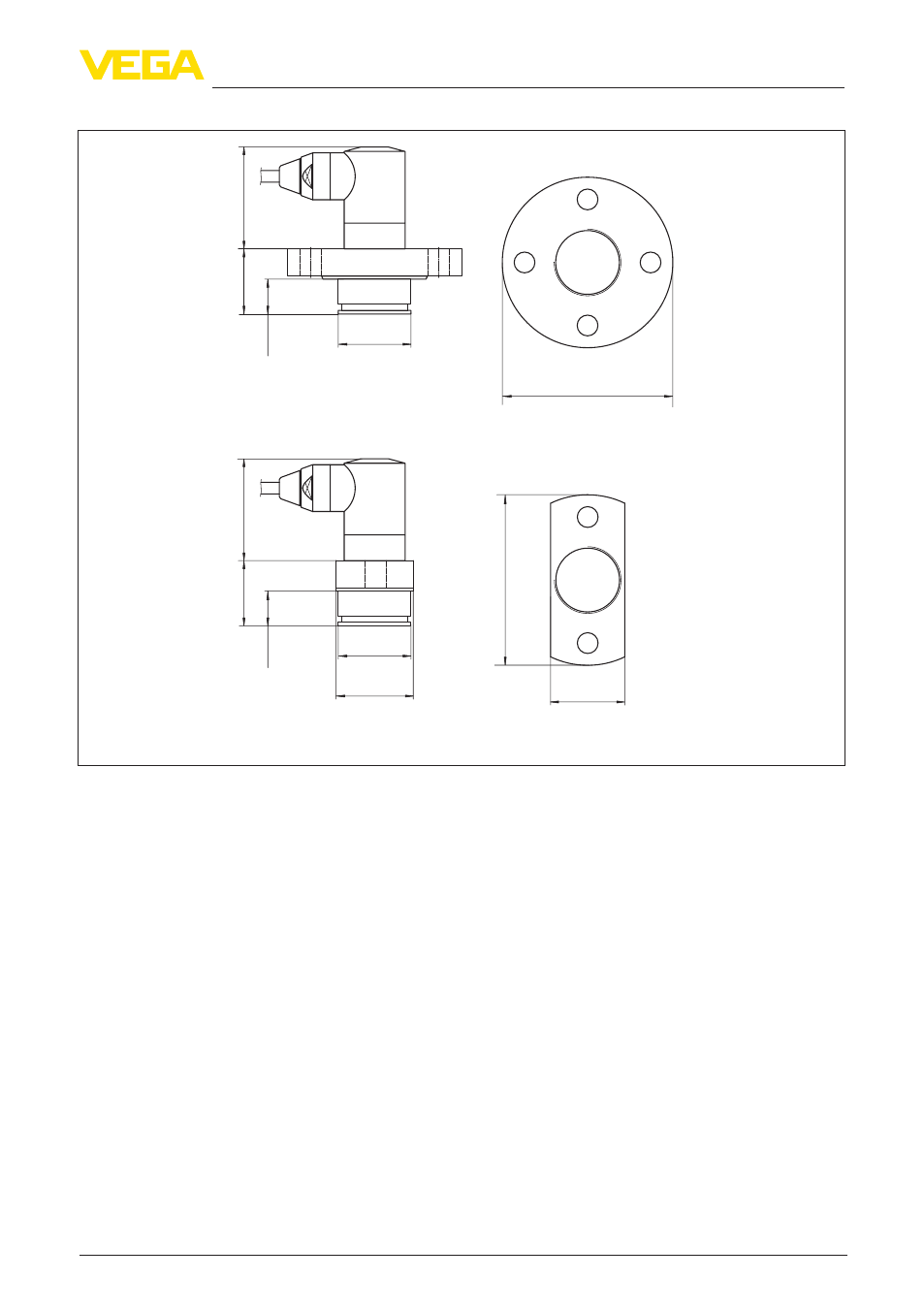

Abb. 35: VEGABAR 52, Flanschanschluss für die Papierindustrie: FT = absolut frontbündig für Stoffauflauf, EV =
absolut frontbündig für Stoffauflauf (Flansch 2-fach abgeflacht)
