10 Anhang
VEGABAR 54 • 4 … 20 mA/HART - klimakompensiert
36727-DE-130311
VEGABAR 54, aseptischer Anschluss 1
RI
44,5 mm (1.75")
G1 A
GK
67,5 mm (2.66")
ø 52 mm
(2.05")
SW41
CI
CD
44,5 mm (1.75")
45 mm (1.77")
ø 50,5 mm
(1.99")
ø 36 mm
(1.42")

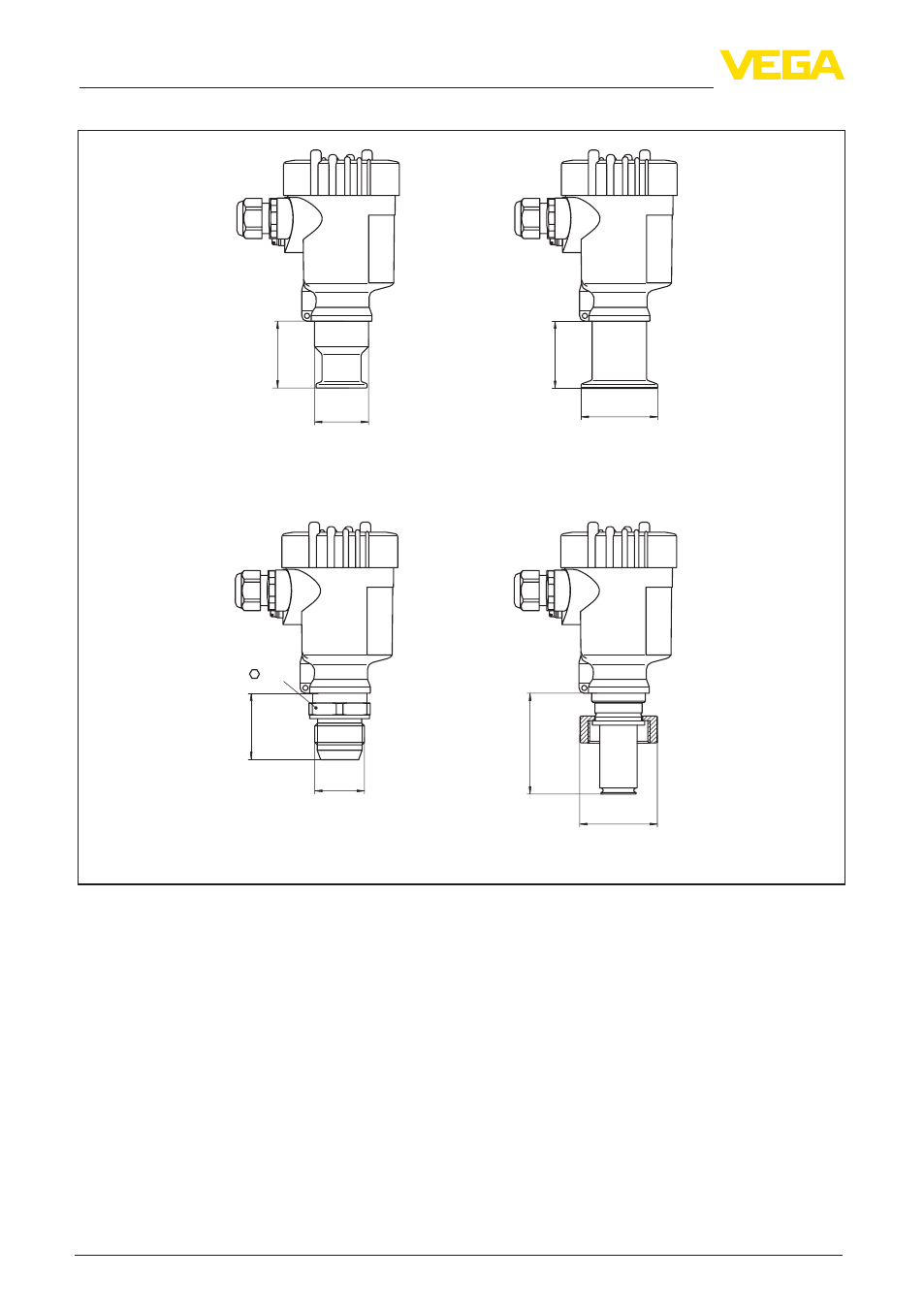

Abb. 35: VEGABAR 54, aseptischer Anschluss: CI = Clamp DN15-20 nach DIN 32676, CD = Clamp 1" nach
DIN 32676, ISO 2852, GK = G1 A Konus 40° frontbündig, RI = Ingoldanschluss
