20
4 Montieren
VEGABAR 83 • Modbus- und Levelmaster-Protokoll
46295-DE-131030
4.5 Externes Gehäuse
1
2
3
4
5

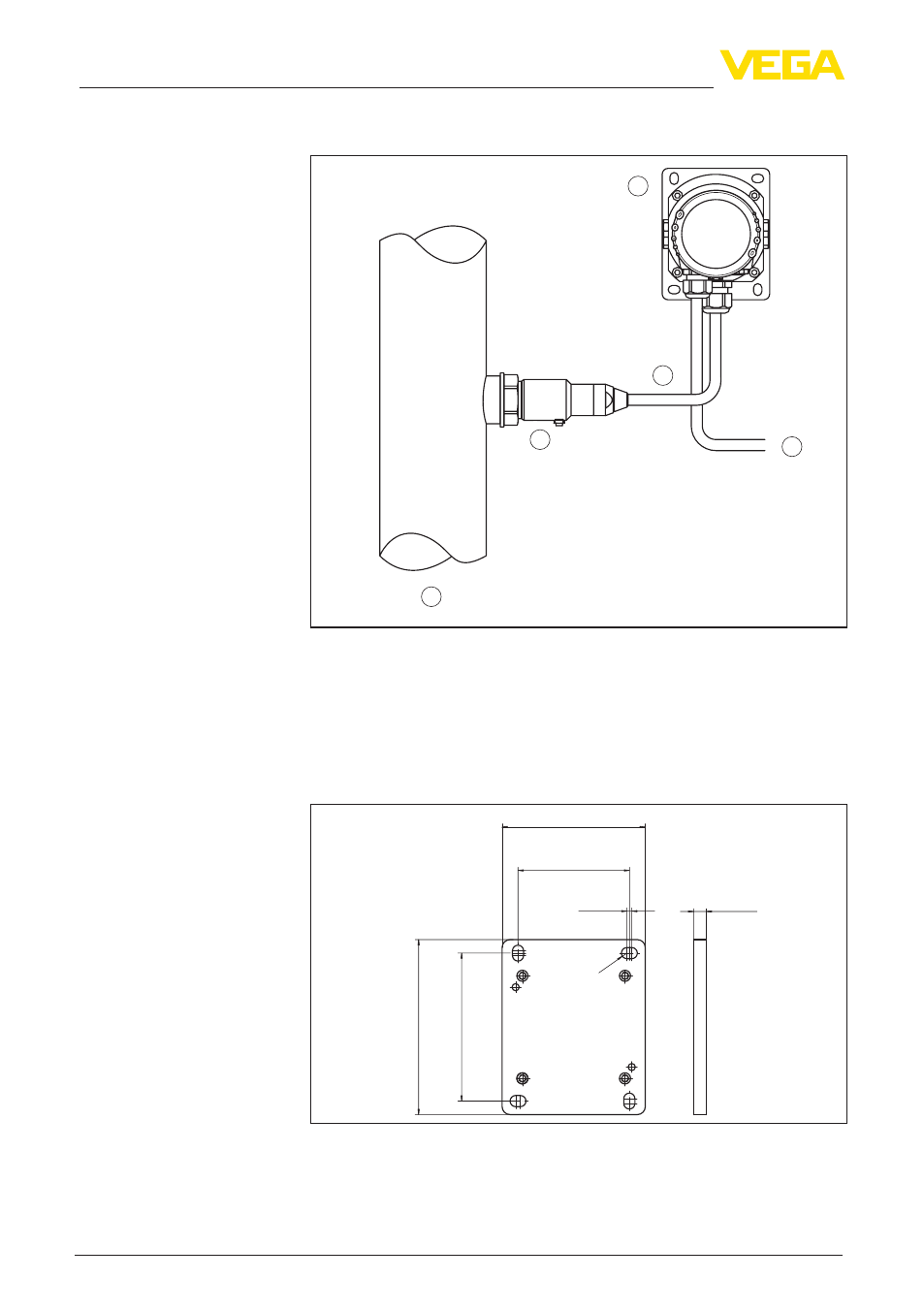

Abb. 13: Anordnung Prozessbaugruppe, externes Gehäuse
1 Prozessbaugruppe
2 Verbindungsleitung Prozessbaugruppe - Externes Gehäuse
3 Externes Gehäuse
4 Signalleitung
1. Bohrungen gemäß folgendem Bohrbild anzeichnen
2. Wandmontageplatte mit 4 Schrauben befestigen
90 mm
(3.54")
R 3,5 mm
(0.14"
)
3mm
(0.12")
70 mm
(2.76")
8 mm
(0.32")
93 mm (3.66"
)
110 mm (4.33"
)
Abb. 14: Bohrbild - Wandmontageplatte
Aufbau
Montage
