24

5 An die Spannungsversorgung und das Bussystem anschließen

VEGAFLEX 83 • Modbus- und Levelmaster-Protokoll

41838-DE-130311

+

+

power supply

MODBUS

D0

D1

IS GND

USB

1

2

1

3 4 5

2

off on

( )

(

)

(-)

(-)

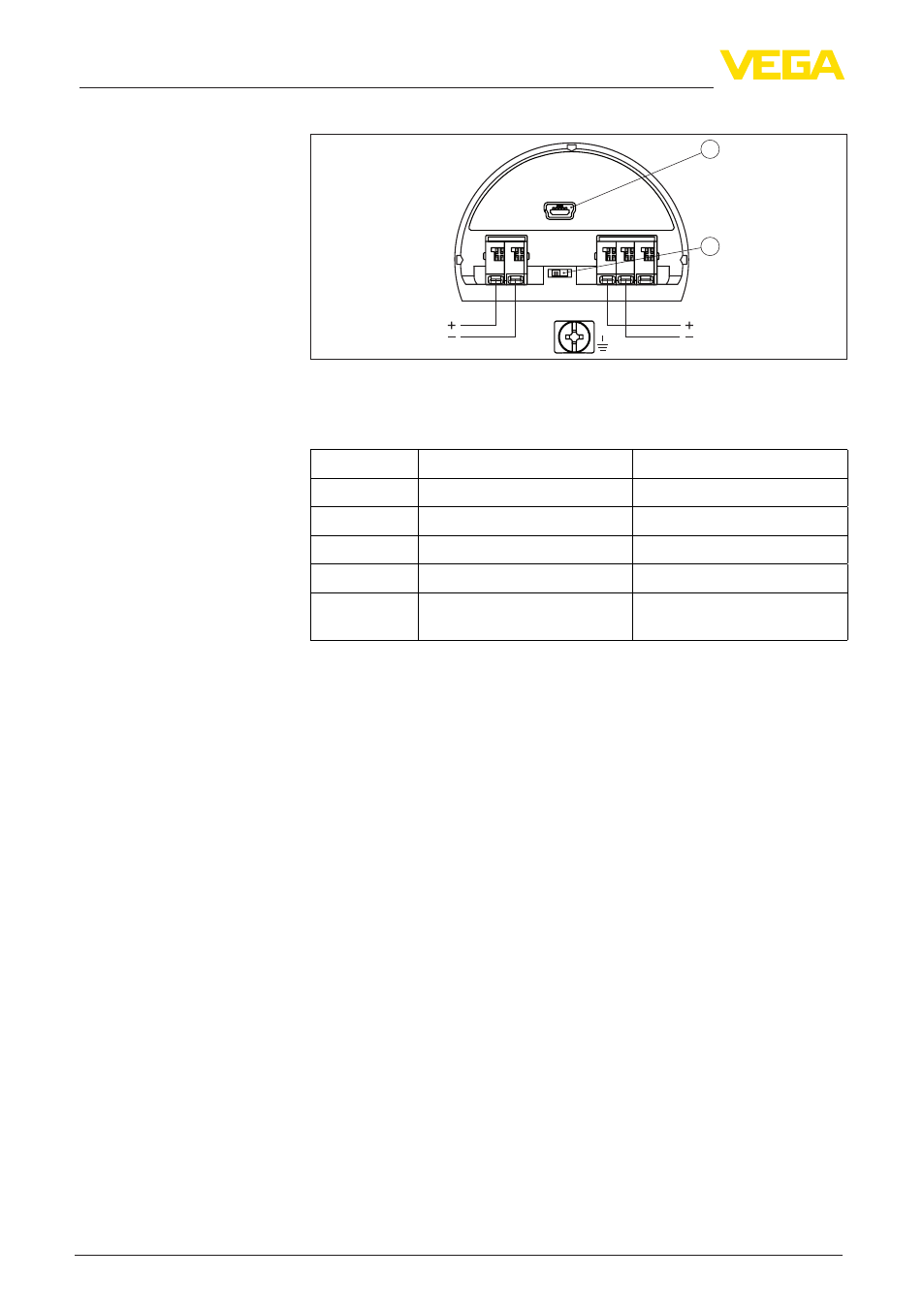

Abb. 16: Anschlussraum
1 USB-Anschluss

2 Schiebeschalter für integrierten Terminierungswiderstand (120 Ω)

Klemme

Funktion

Polarität

1

Spannungsversorgung

+

2

Spannungsversorgung

-

3

Modbus-Signal D0

+

4

Modbus-Signal D1

-

5

Funktionserde bei Installation

nach CSA

5.4 Einschaltphase

Nach dem Anschluss des VEGAFLEX 83 an das Bussystem führt das

Gerät zunächst ca. 30 Sekunden lang einen Selbsttest durch. Folgen-

de Schritte werden durchlaufen:

Interne Prüfung der Elektronik

Anzeige von Gerätetyp, Hard- und Softwareversion, Messstellen-

name auf Display bzw. PC

Anzeige der Statusmeldung "F 105 Ermittle Messwert" auf Display

bzw. PC

Statusbyte geht kurz auf Störung

Sobald ein plausibler Messwert gefunden ist, wird er auf der Signallei-

tung ausgegeben. Der Wert entspricht dem aktuellen Füllstand sowie

den bereits durchgeführten Einstellungen, z. B. dem Werksabgleich.

Anschlussraum
