ASUS A8R32-MVP DELUXE

2-25

4.

Silicon Image Serial ATA RAID-Anschluss
(7-pol. SATA_RAID2)
Dieser Anschluss ist für ein Serial ATA-Signalkabel vorgesehen. Er

unterstützt eine Serial ATA-Festplatte, die Sie mit einem externen Serial

ATA 3 Gb/s-Gerät kombinieren können, um mithilfe des Silicon Image

SATA RAID-Controllers ein RAID 0 oder RAID 1-Set zu erstellen.

Wenn Sie beabsichtigen, unter Verwendung dieses Anschlusses eine

RAID-Konfi guration zu erstellen, stellen Sie das Element Silicon 3132-
Controller

im BIOS auf [RAID Mode] ein. Details siehe Abschnitt “4.4.4

Onboard-Gerätekonfi guration”.

• Bevor Sie mit einer SATA-Festplatte ein RAID erstellen, sollten Sie

sich vergewissern, dass das SATA-Signalkabel eingesteckt ist und die

SATA-Festplatte installiert wurde, sonst können Sie während des POSTs

weder die Silicon Image RAID-Software noch das SATA BIOS öffnen.

• Wenn Sie ein RAID 0- oder RAID 1-Set konfi gurieren wollen, verwenden

Sie bitte diesen Anschluss und eine mit dem SATA-Port verbundene

externe Serial ATA-Box.

• Der Serial ATA-Portvervielfacher und eine externe Serial ATA-Box

müssen separat erworben werden.

Ziehen Sie die externe Serial ATA-Box NICHT heraus, wenn gerade RAID 0

oder RAID 1 konfi guriert werden.

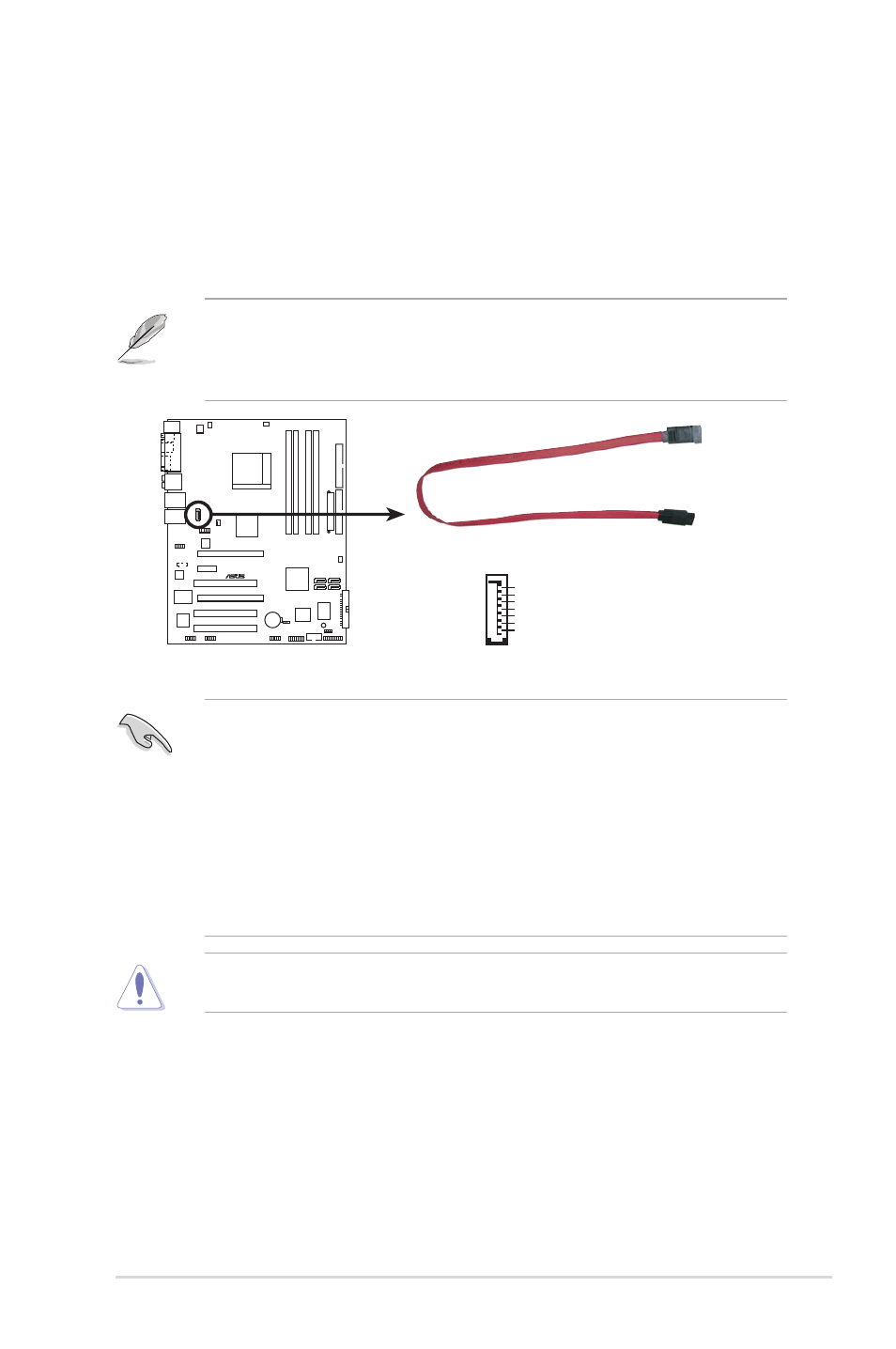

A8R32-MVP DELUXE

®

A8R32-MVP DELUXE SATA RAID-Anschluss

SATA_RAID2

GND

RSATA_TXP1

RSATA_TXN1

GND

RSATA_RXP1

RSATA_RXN1
