ASUS M2N-MX SE PLUS 1-9
Die Pole des AM2+-Sockels sind anders ausgerichtet als die des speziell für
den AMD Opteron™-Prozessor entwickelten 940-pol. Sockels. Vergewissern
Sie sich, dass die CPU, die Sie verwenden, für den AM2+-Sockel entworfen
wurde. Die CPU passt nur in eine Richtung ein. Drücken Sie die CPU NICHT
mit Gewalt in den Sockel, sonst können die Sockelpole verbiegen und die CPU
beschädigt werden!
Der AM2+-Sockel ist abwärts kompatibel mit dem AM2-Sockel.

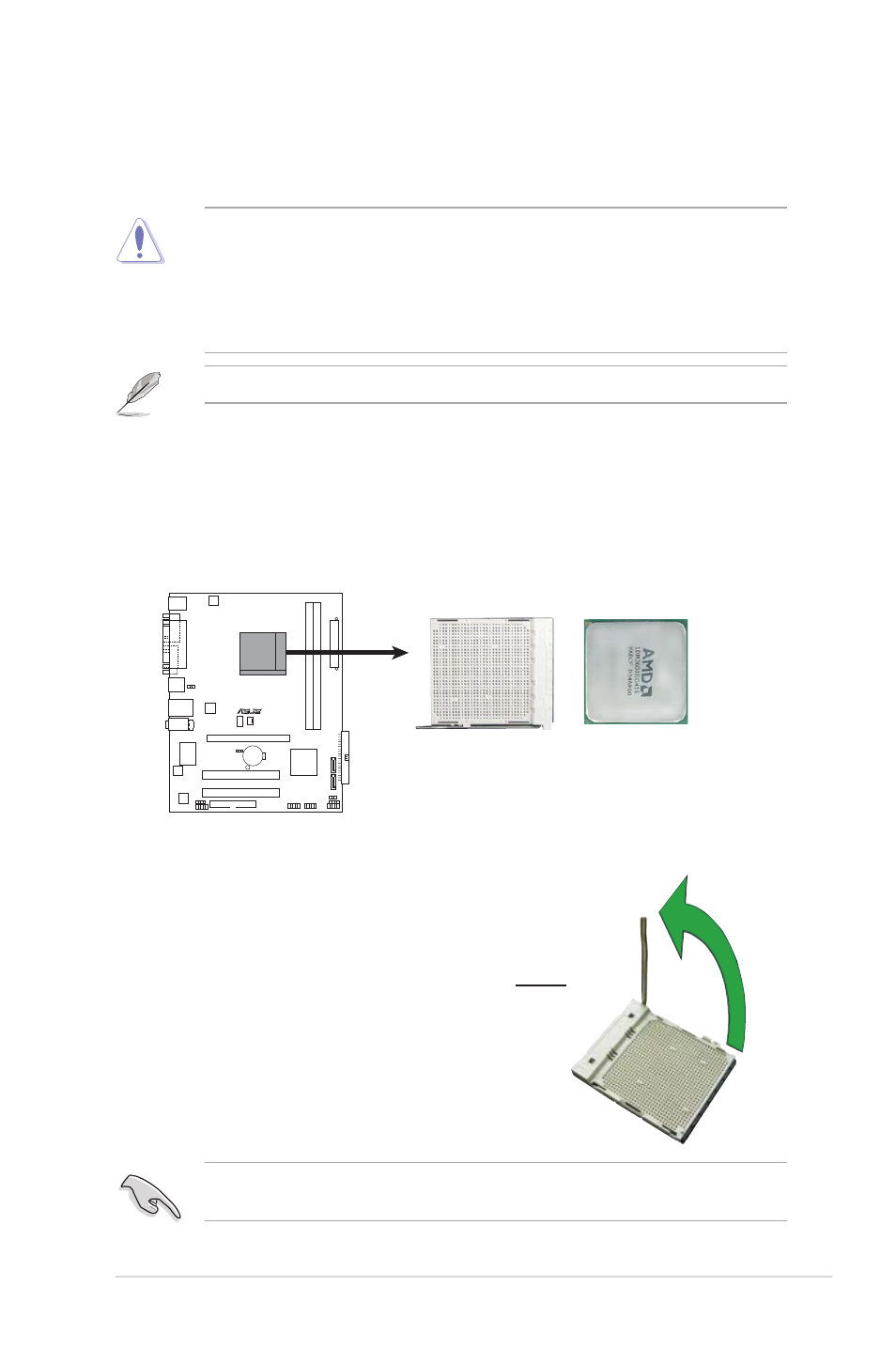

1.6.1 Installieren der CPU
So installieren Sie eine CPU.
1. Suchen Sie den CPU-Sockel auf dem Motherboard.
2. Lösen Sie den Sockelhebel, indem
Sie ihn zur Seite drücken, und heben
Sie ihn in einem 90°-100°-Winkel an.
Vergewissern Sie sich, dass der Sockelhebel um 90°-100° angehoben ist,
andernfalls kann die CPU u.U. nicht richtig eingesetzt werden.
1.6 Zentralverarbeitungseinheit (CPU)
Das Motherboard ist mit einem 940-pol. AM2-Sockel für den AMD Athlon™ 64 X2-/
Athlon™ 64-/ Athlon™ FX-/ Sempron™-Prozessor ausgestattet.
R
M2N-MX SE PLUS CPU-Sockel AM2+
M2N-MX SE PLUS
Sockelhebel
