Asus P5W Benutzerhandbuch
Seite 58
2-32
Kapitel 2: Hardwarebeschreibungen
3. Intel
®
ICH7R IDE-Anschluss (40-1 pol. PRI_IDE)
Der Onboard IDE-Anschluss ist für Ultra DMA (133/)100/66-Signalkabel
vorgesehen. Es befi nden sich an jedem Ultra DMA 133/100/66-Signalkabel
drei Anschlüsse: blau, schwarz und grau. Verbinden Sie den blauen
Anschluss mit dem Motherboard-IDE-Anschluss und wählen Sie einen der
folgenden Modi, um Ihr Gerät zu konfi gurieren.
• Pin 20 des IDE-Anschlusses fehlt, um mit dem verschlossenen Loch am
Ultra DMA -Kabelanschluss übereinzustimmen. Dies verhindert das falsche
Einstecken des IDE-Kabels.
• Benutzen Sie für Ultra DMA 100/66 IDE-Geräte ein 80-adriges IDE-Kabel.
• Installieren Sie zuerst die Geräte an diesem Anschluss (PRI_IDE) und
dann am JMicron
®
IDE-Anschluss PRI_EIDE (siehe Element #2 auf der
vorherigen Seite zum Auffi nden des PRI_EIDE-Anschlusses).
Wenn irgendein Gerätejumper auf “Cable-Select” gesetzt ist, vergewissern Sie
sich, dass alle anderen Gerätejumper die gleichen Einstellungen aufweisen.
Laufwerks-Jumper-
Einstellung
Gerätemodus
Kabelanschluss
Kabelanschluss Cable-Select oder
-
schwarz
Zwei Geräte
Cable-Select
Master
schwarz
Slave
grau
Master
Master
schwarz oder
grau
Slave
Slave

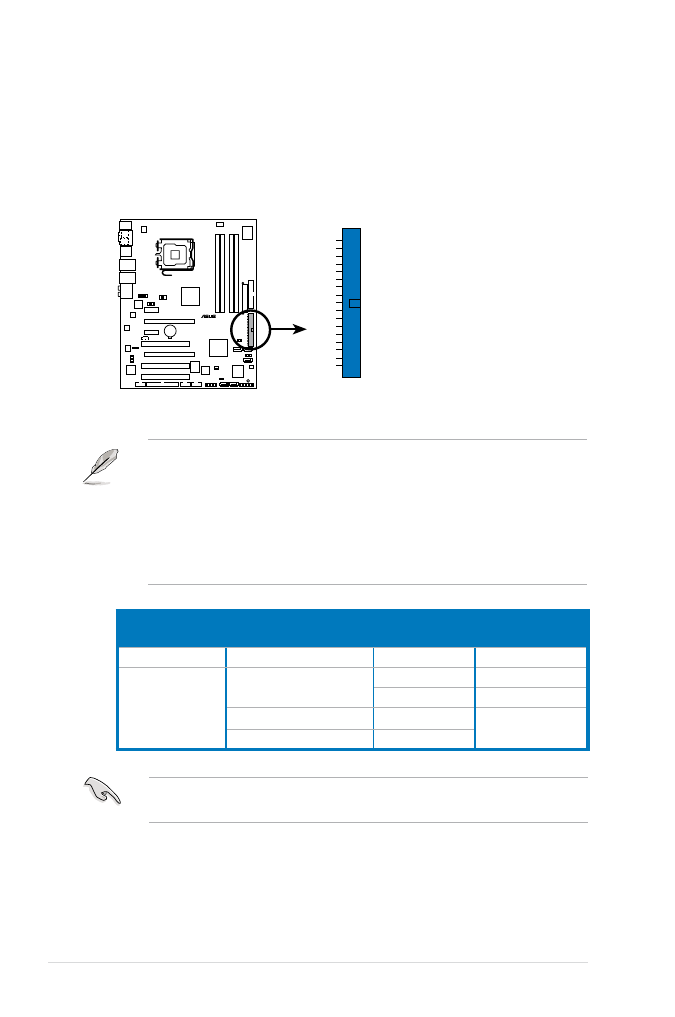

P5W
®
P5W IDE connector
NOTE: Orient the red markings
(usually zigzag) on the IDE
ribbon cable to PIN 1.
PRI_IDE
HINWEIS: Verbinden Sie
das rotmarkierte Kabel des
Flachband-kabels mit PIN 1.
