CPU-, Gehäuse- und optionaler Lüfteranschluss
(4-pol. CPU_FAN, 3-pol. CHA_FAN1-4, 3-pol. PWR_FAN,
3-pol. OPT_FAN1-2)
Die Lüfteranschlüsse unterstützen Lüfter mit 350mA~2000mA (24 W max.)
oder insgesamt 1 A ~ 7A (84W max.) mit +12V. Verbinden Sie die Lüfterkabel
mit den Lüfteranschlüssen am Motherboard, wobei der schwarze Leiter jedes
Kabels zum Erdungsstift des Anschlusses passen muss.
Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden.
Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-
Komponenten beschädigen. Dies sind keine Jumper! Setzen Sie KEINE
Jumpersteckbrücke auf die Lüfteranschlüsse!

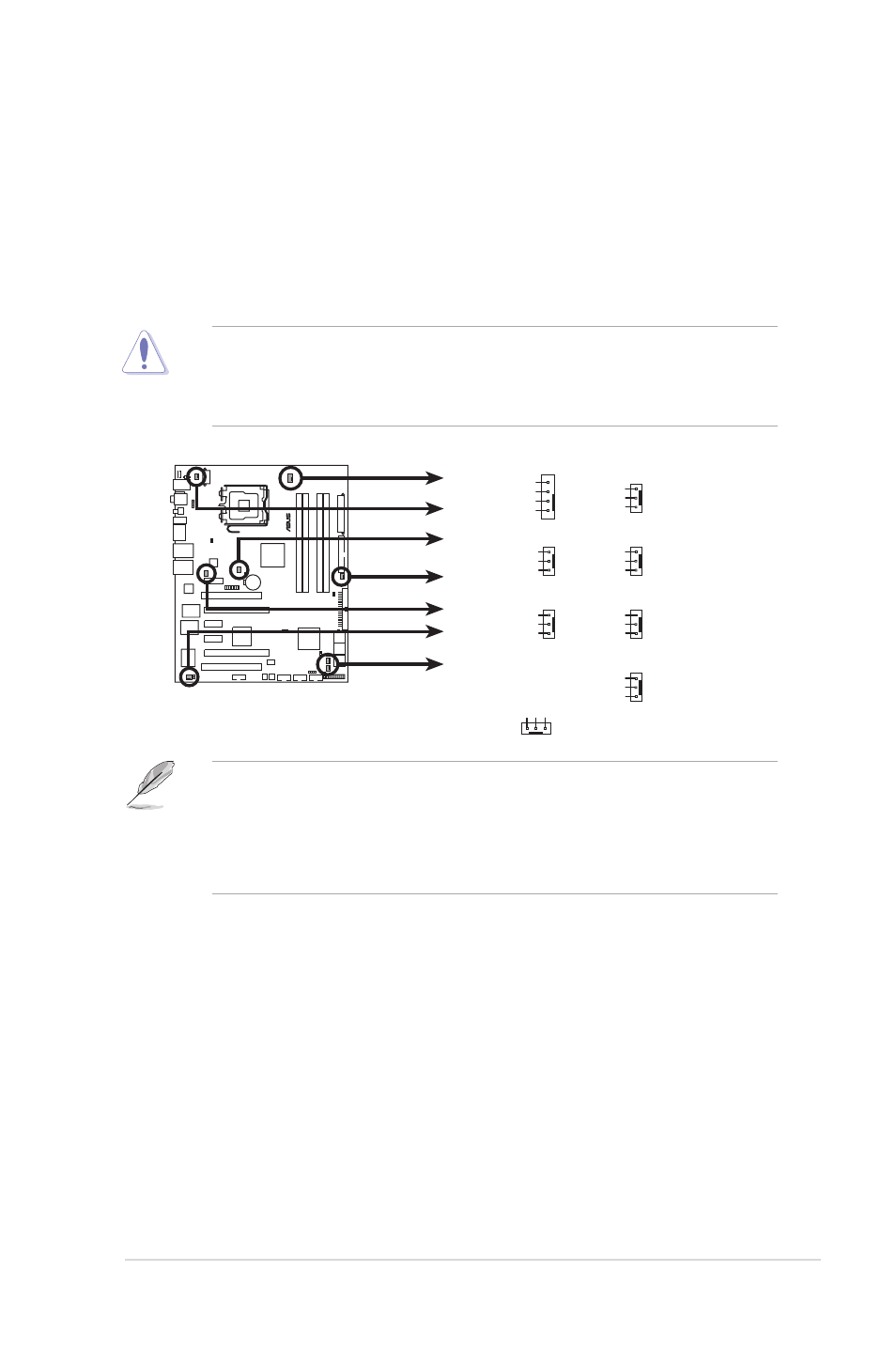

BLITZ EXTREME
®
BLITZ EXTREME Lüfteranschlüsse
CPU_FAN
GND
CPU FAN PWR
CPU FAN IN
CPU FAN PWM
PWR_FAN
GND
Rotation
+12V
OPT_FAN1
OPT_FAN2
GND
Rotation
+12V
CHA_FAN2
GND
Rotation
+12V
CHA_FAN4
GND
Rotation
+12V
CPU_FAN
PWR_FAN
CHA_FAN4
CHA_FAN1
CHA_FAN3
OPT_FAN1
OPT_FAN2
CHA_FAN2
GND
Rotation
+12V
CHA_FAN1
GND
Rotation
+12V
CHA_FAN3
GND
Rotation
+12V
•
Wenn Sie zwei Grafi kkarten installieren, schließen Sie für eine bessere
Kühlung das Kabel des Rückseitenlüfters an den Anschluss CHA_FAN1
oder CHA_FAN2 an.
•
Nur die Anschlüsse CPU_FAN, CHA_FAN1-3 und OPT_FAN1-2
unterstützen die ASUS Q-Fan-Funktion.
